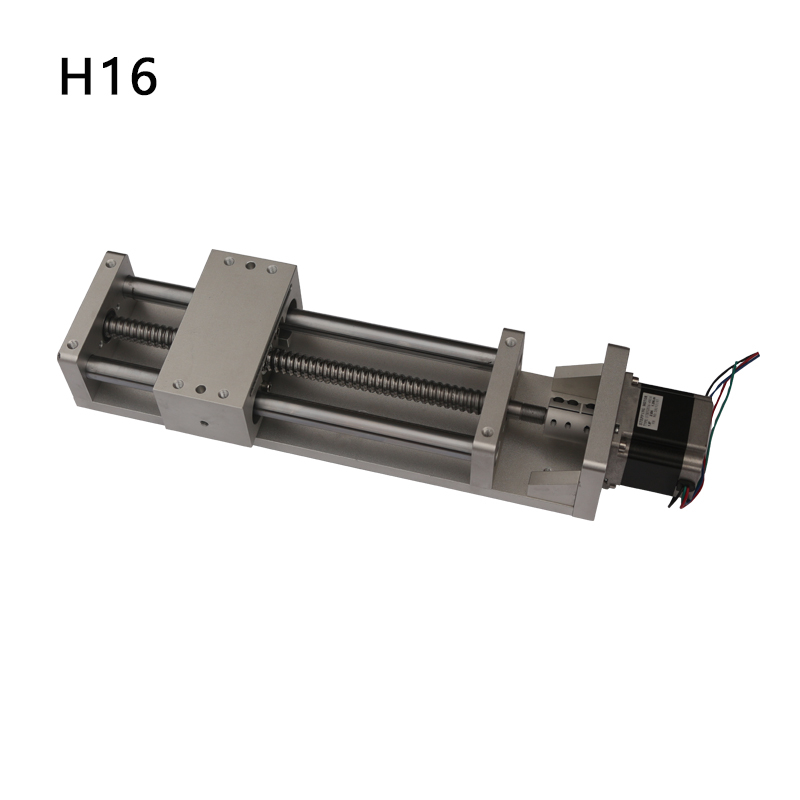

Линейный модуль TH16, эффективный ход 50-700 мм, может быть оснащен двигателем Nema23/nema24/nema34 - HOLRY

Прецизионная пресс-форма с линейным выдвижным столом: она широко используется на интеллектуальных заводах, в механическом оборудовании, электроинструментах, электронных продуктах и ​​другом оборудовании со стабильной структурой, высокой экономичностью, высокой точностью работы, гибким применением и высокой адаптивностью.
  • TH16

  • HOLRY

Действительный маршрут:
Технические характеристики винтов:
Доступные двигатели:
штат:
Количество:

Описание продукта

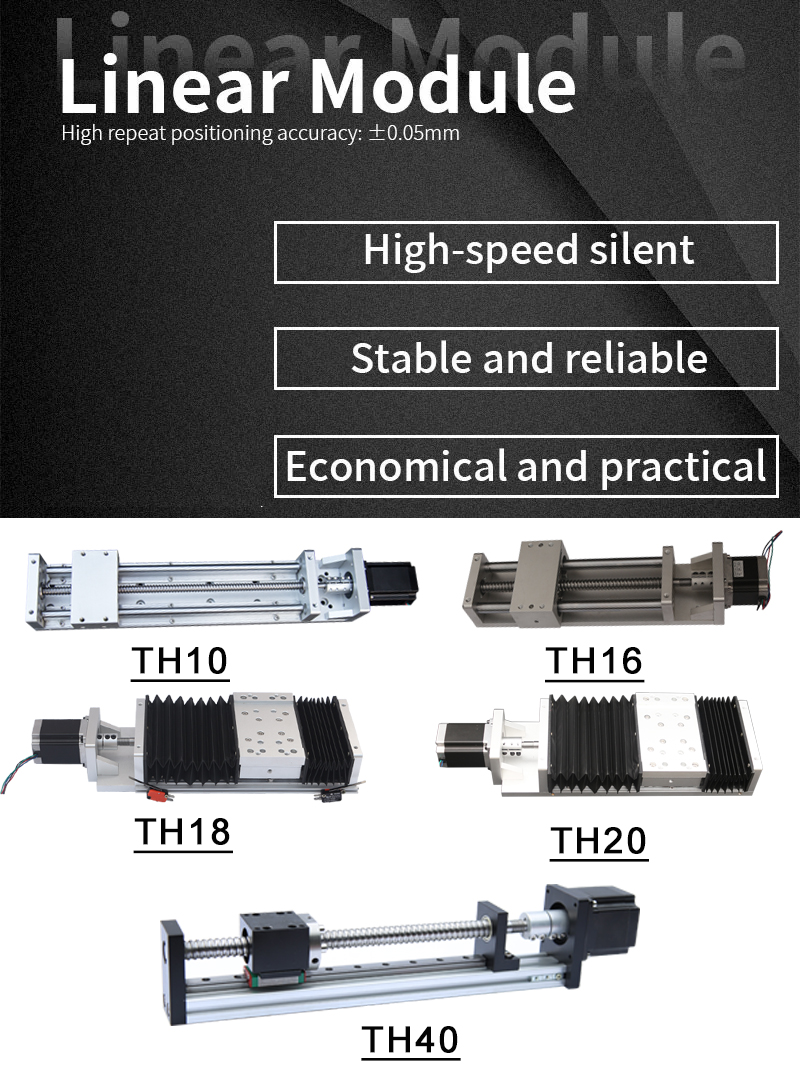

Линейный модуль

1. Обзор применения прецизионного линейного направляющего модуля:

прецизионная линейная пресс-форма с подвижным столом: со стабильной структурой, высокой экономичностью, высокой точностью работы, гибким применением, высокой адаптивностью, она широко используется на интеллектуальных химических заводах, механическом оборудовании, электроинструментах, электронных продуктах.

2. Внедрение прецизионного линейного направляющего модуля:

(1) Скользящий стол прецизионного линейного модуля скольжения использует конструкцию несущей направляющей шины SBR (между двумя направляющими), которая имеет высокую точность и хорошую механическую активность.Структура рамы прецизионного линейного направляющего модуля, такая как нижняя плита, передняя и задняя плиты, перемещается. Панель изготовлена ​​из алюминиевого сплава 6061, 6063 с легким весом и высокой твердостью, который имеет небольшую термическую деформацию и высокую стабильность подачи. , тем самым обеспечивая фактическую точность состояния обработки (под нагрузкой) в пределах погрешности от 0,05 до 0,03 мм.Таким образом, прецизионный линейный раздвижной стол модуля раздвижного стола является идеальным компонентом для достижения высокой точности и гибкости.Он широко используется в числовом программном управлении и автоматизации.

(2) Нагрузка на подвижный стол прецизионного линейного модуля скольжения обычно составляет 150-200 кг, поэтому эффективность производства относительно высока, а грузоподъемность велика.Лучшая и идеальная часть прецизионного линейного направляющего модуля используется для обработки небольших заготовок.Характеристики легкости и хорошее позиционирование чистовой обработки подходят для горизонтальной плоскости, вертикальной плоскости, наклонной плоскости, Т-образного паза, различных комбинированных плоскостей и случаев расточки мелких и средних деталей.

(3) Подвижный стол модуля прецизионного линейного подвижного стола прост в обслуживании и прост в обслуживании.Регулярное техническое обслуживание может снизить износ, сохранить точность и продлить срок службы подвижного стола.Подвижный стол оснащен телескопической защитной крышкой для поддержания чистоты винтового стержня подвижного стола, а винтовой стержень смазан и защищен.Способствует нормальному использованию в средах с высокой запыленностью, высокой влажностью и высоким уровнем масляного загрязнения.

Параметры продукта

Модель действующий маршрут Технические характеристики винтов Дополнительный двигатель
TH16 50мм 1605/1610/1620 nema23/имя24/nema34
TH16 100 мм 1605/1610/1620 nema23/имя24/nema34
TH16 150мм 1605/1610/1620 nema23/имя24/nema34
TH16 200мм 1605/1610/1620 nema23/имя24/nema34
TH16 250 мм 1605/1610/1620 nema23/имя24/nema34
TH16 300мм 1605/1610/1620 nema23/имя24/nema34
TH16 400мм 1605/1610/1620 nema23/имя24/nema34
TH16 500мм 1605/1610/1620 nema23/имя24/nema34
TH16 600мм 1605/1610/1620 nema23/имя24/nema34
TH16 700мм 1605/1610/1620 nema23/имя24/nema34

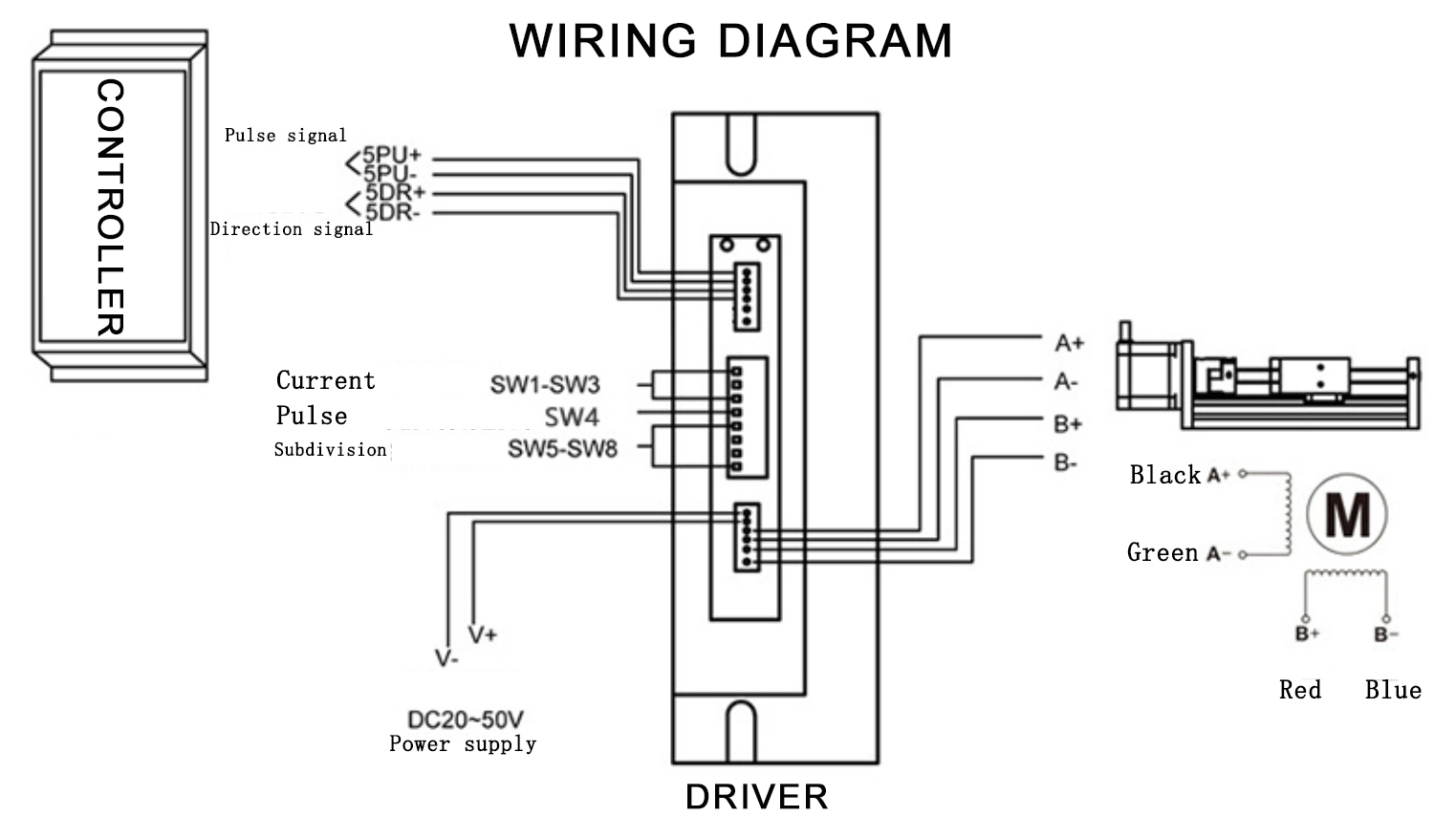

Чертеж подключения линейного модуля

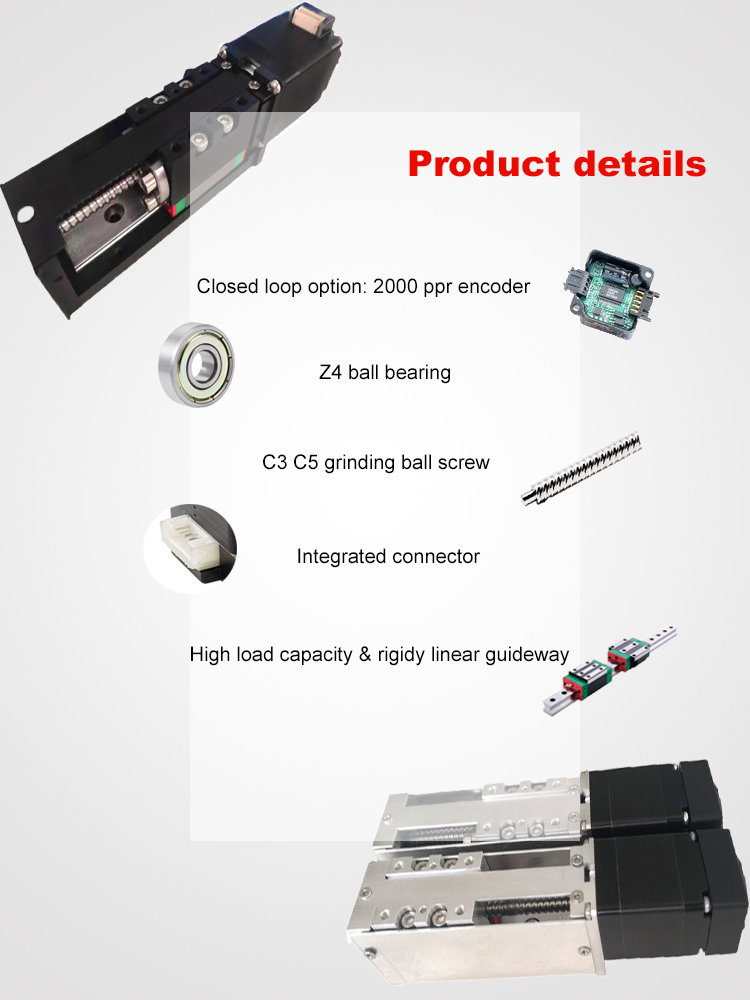

Подробная информация о линейном модуле

Индустрия приложений

Отрасль применения линейных модулей

Запрос предложений

Все мы знаем, что механическая работа всегда сопряжена с массой опасностей, и мы должны быть очень осторожны при ее использовании для обеспечения собственной безопасности.Линейный модуль не является исключением в процессе использования.Есть много вещей, на которые нужно обратить внимание.Позвольте мне кратко объяснить это вам ниже!

1. Линейный модуль приводится в движение двигателем, который представляет собой электромагнитное движение, поэтому старайтесь не использовать его в некоторых средах с электрическими, магнитными и электромагнитными помехами.Если вы должны использовать его, обязательно используйте его правильно, иначе может возникнуть серьезная опасность.

2. При отпускании тормоза верхний и нижний валы могут соскользнуть вниз, поэтому перед отпусканием тормоза заблокируйте верхний и нижний валы подставкой.При отпускании тормоза берегите себя и не попадайте между верхним и нижним валами и подставкой.

3. При работе с самим линейным модулем он должен работать после отключения питания, в противном случае вал упадет, что создаст опасность для самого себя.

4. Поскольку линейный модуль во время работы будет генерировать электрические искры, не используйте его в среде с горючим газом, а при использовании негерметичного линейного модуля не используйте его в среде с пылью и порошком.

5. Конечным эффектом является предотвращение внезапного исчезновения или внезапного увеличения превентивной силы и возникновения опасности.Предметы могут упасть во время реакции, поэтому следует принять соответствующие защитные меры, чтобы играть лучшую превентивную роль.
