57БСГ
Holry
| РАЗМЕР ДВИГАТЕЛЯ: | |
|---|---|
| Технические характеристики винтов: | |
| Количество: | |
Описание продукта

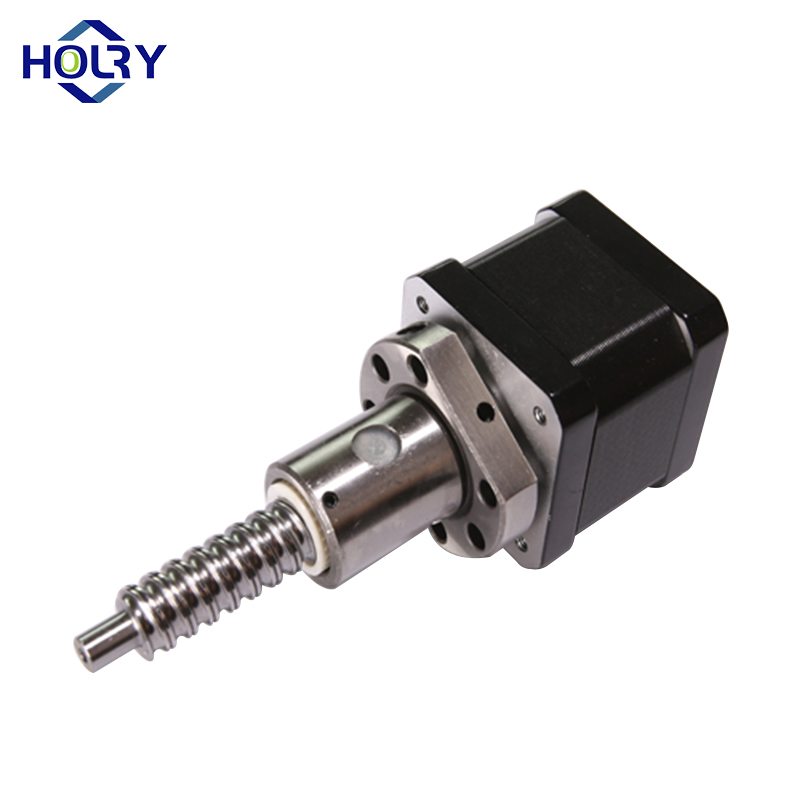

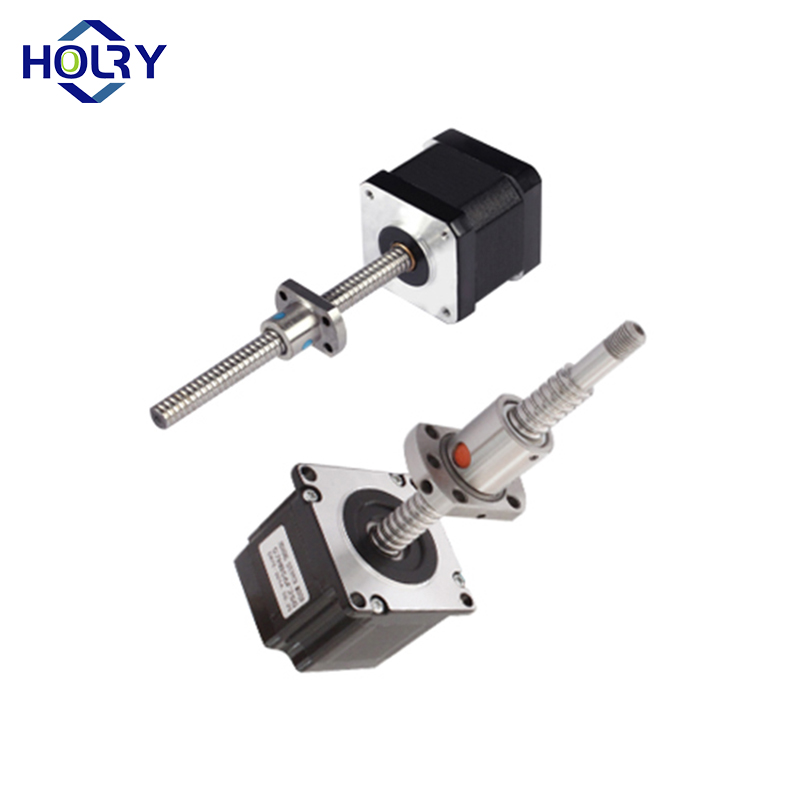

Гибридный бренд HOLRY Линейные приводы с шаговым двигателем поставляются в пяти размерах, от квадратного сечения 28 мм до квадратного сечения 86 мм, что соответствует размеру 11, размеру 14, размеру 17, размеру 23 и размеру 34 Nema. внешняя линейная версия.
Доступно более двадцати различных перемещений на шаг, начиная с .От 0001563 дюймов (0,00397 мм) до 0,003937 дюймов (1 мм).Микрошаг можно использовать для еще более точного разрешения.

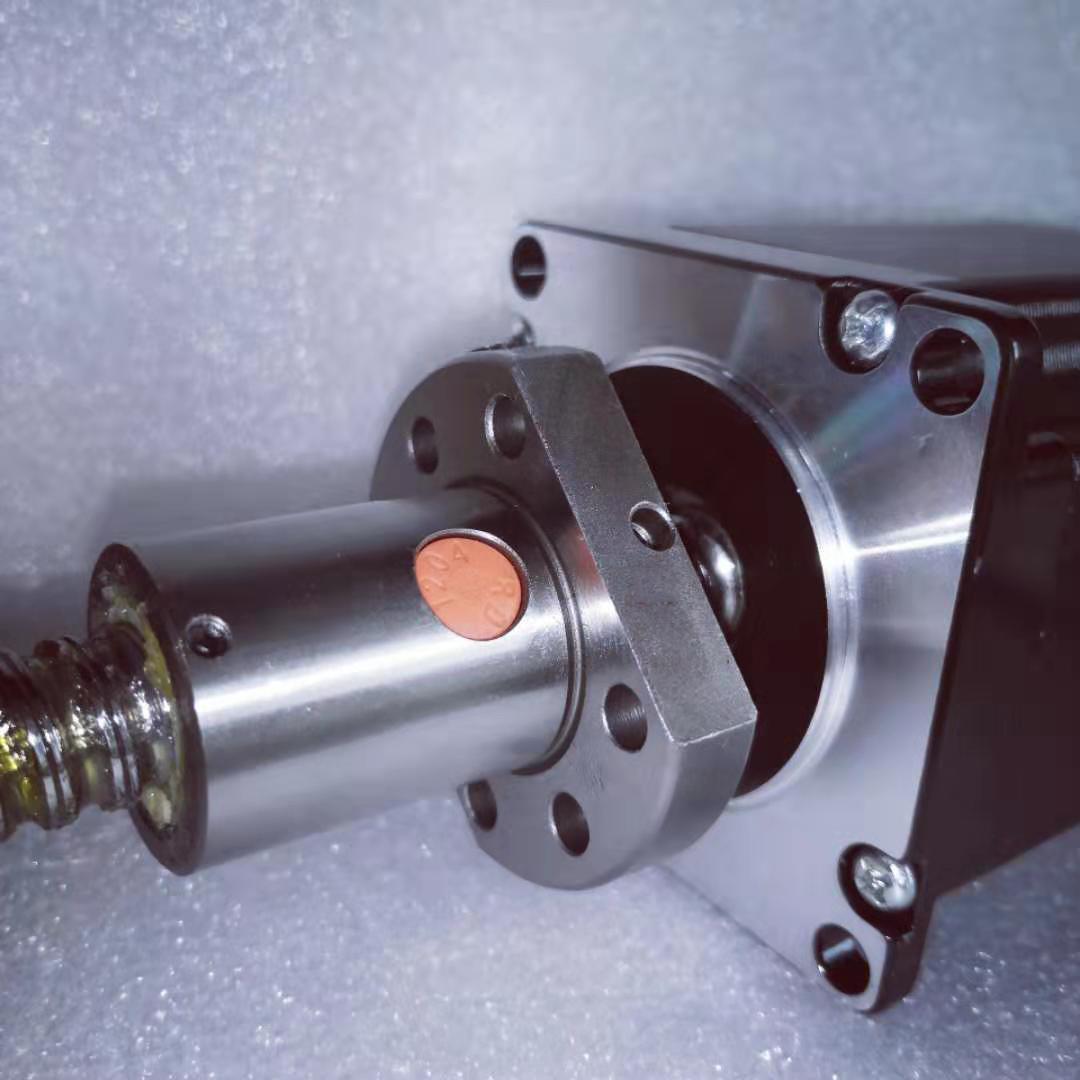

Шаговый двигатель NEMA 23 имеет шариковый винт в качестве выходного вала, что превращает его в линейный привод, способный к точному позиционированию без обратной связи.
Функции
Для более высокого рабочего цикла и более быстрых осевых нагрузок мы предлагаем нашу серию шаговых линейных приводов с шарико-винтовой передачей.
Линейные приводы с шарико-винтовой передачей предлагаются на линейных приводах «внешнего типа».Есть 3 разных
размеров от Nema 17 до Nema 34.
Конфигурации
Пожалуйста, ознакомьтесь с полными техническими характеристиками в нашем каталоге шаговых двигателей.
Каталог шаговых двигателей Holry.pdf
Установочные размеры шарико-винтовой передачи и гайки | ||||||||
d | I | D | A | B | L | W | H | X |
4 | 1 | 10 | 20 | 3 | 12 | 15 | 14 | 2.9 |
6 | 1 | 12 | 24 | 3.5 | 15 | 18 | 16 | 3.4 |
8 | 1 | 14 | 27 | 4 | 16 | 21 | 18 | 3.4 |
2 | 14 | 27 | 4 | 16 | 21 | 18 | 3.4 | |
2.5 | 16 | 29 | 4 | 26 | 23 | 20 | 3.4 | |
12 | 4 | 24 | 40 | 10 | 40 | 32 | 30 | 4.5 |
16 | 5 | 28 | 48 | 10 | 50 | 38 | 40 | 5.5 |
10 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | |
20 | 4 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 |
5 | 36 | 58 | 10 | 51 | 47 | 44 | 6.6 | |

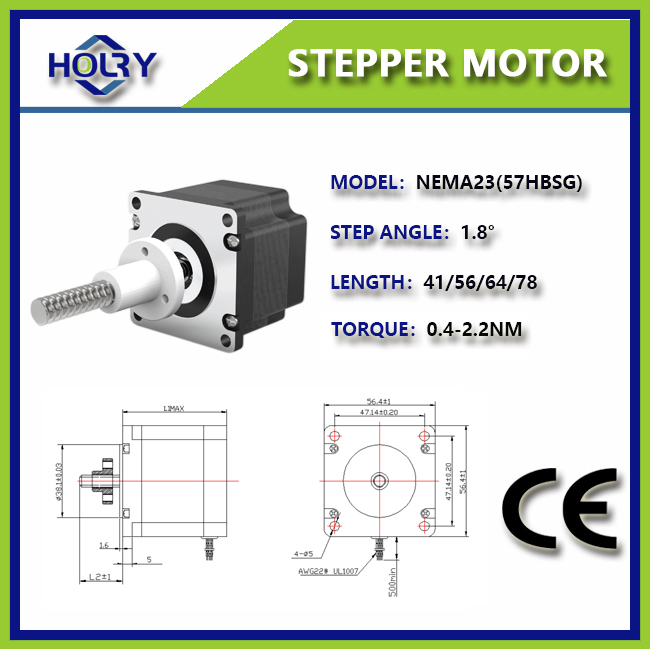

Шаговый двигатель Модель | Шаг ангел (°) | Длина двигателя L2 (мм) | Номинальное напряжение (В) | Ставка Текущий (А) | Фаза Сопротивление (Ом) | Фаза Индуктивность (мГн) | Держа Крутящий момент (кг.см) | Вести Проволока (НЕТ.) | Ротор Инерция (гк㎡) | фиксатор Крутящий момент (г.см) | Мотор Масса (кг) |
57ХБ41Ф102СГ | 1.8 | 41 | 6.6 | 1.2 | 5.5 | 10 | 5 | 4 | 120 | 210 | 0.45 |
57HB41F2SG | 1.8 | 41 | 2.0 | 2.0 | 1.0 | 1.7 | 5 | 4 | 120 | 210 | 0.45 |
57HB56F1SG | 1.8 | 56 | 5.92 | 1.6 | 3.7 | 12.5 | 9 | 4 | 135 | 400 | 0.7 |
57HB56F3SG | 1.8 | 56 | 3.0 | 3.0 | 1.0 | 3.0 | 9 | 4 | 135 | 400 | 0.7 |
57HB64F2SG | 1.8 | 64 | 7.0 | 2.0 | 3.6 | 12 | 12.6 | 4 | 145 | 420 | 0.72 |
57ХБ78Ф105СГ | 1.8 | 78 | 6.8 | 1.5 | 4.5 | 15 | 13 | 4 | 200 | 720 | 0.95 |
57HB78F3SG | 1.8 | 78 | 2.7 | 3 | 0.9 | 3 | 15 | 4 | 200 | 720 | 0.95 |
Приложения
Часто задаваемые вопросы
Шаговый двигатель — это электромагнитное устройство, которое преобразует цифровые импульсы в механическое вращение вала.Преимуществами шаговых двигателей являются низкая стоимость, высокая надежность, высокий крутящий момент на низких скоростях и простая прочная конструкция, способная работать практически в любых условиях.
Шаговые двигатели названы так потому, что каждый импульс электричества поворачивает двигатель на один шаг.Шаговые двигатели управляются драйвером, который посылает импульсы в двигатель, заставляя его вращаться.
Угол шага определяется как угол, на который поворачивается вал шагового двигателя для каждого командного импульса.
Если к шаговому двигателю приложена внешняя сила, когда он остановлен, но находится под напряжением, сила притяжения, создаваемая между ротором и статором, поддерживает положение остановки двигателя..Этот момент противодействия внешней силе называется удерживающим моментом.
