Бесщеточные двигатели, также известные как двигатели BLDC (бесщеточные двигатели постоянного тока) , широко используются в дронах, электромобилях, робототехнике, промышленной автоматизации, станках с ЧПУ и многих других приложениях благодаря их высокой эффективности, длительному сроку службы и превосходным характеристикам. Однако, в отличие от коллекторных двигателей, для правильной работы бесщеточных двигателей требуется электронное управление.
Среди инженеров, любителей и производителей часто возникает вопрос: могу ли я запустить бесщеточный двигатель без ESC?
Короткий ответ: нет, стандартный бесщеточный двигатель не может нормально работать без ESC (электронного регулятора скорости). ESC играет решающую роль в управлении электрическими сигналами двигателя, скоростью, крутящим моментом и направлением. Без него двигатель не сможет выполнять электронную коммутацию, необходимую для непрерывного вращения.
ESC — это электронный контроллер, который действует как «мозг» системы бесщеточного двигателя. Он преобразует мощность постоянного тока от батареи или источника питания в управляемые трехфазные электрические сигналы, которые приводят в движение двигатель.
В отличие от коллекторных двигателей, в которых для автоматического переключения тока используются механические щетки и коммутатор, в бесщеточных двигателях используется электронное переключение. Этот процесс переключения должен точно контролироваться, и за управление им отвечает ESC.
Наиболее важной функцией ESC является электронная коммутация..
Двигатель BLDC содержит несколько обмоток статора и постоянные магниты на роторе. Чтобы ротор вращался, магнитное поле внутри двигателя должно вращаться непрерывно. ESC достигает этого путем переключения тока между фазами двигателя в правильной последовательности.
Без электронной коммутации магнитное поле не может вращаться должным образом, а это означает, что двигатель обычно не запустится или будет двигаться лишь незначительно.
ESC регулируют скорость двигателя, регулируя напряжение и частоту электрических импульсов, подаваемых на двигатель.
Изменяя сигнал ШИМ (широтно-импульсной модуляции), ESC контролирует, какая мощность поступает на двигатель, позволяя точно регулировать скорость для различных условий эксплуатации.
Направление вращения бесщеточного двигателя зависит от порядка переключения фаз.
ESC может изменить направление вращения двигателя, изменив последовательность фаз, что важно для таких приложений, как робототехника, электромобили и промышленное оборудование.
ESC постоянно регулируют подачу тока для поддержания надлежащего выходного крутящего момента.
Во время запуска или больших нагрузок ESC увеличивает подачу тока, чтобы обеспечить больший крутящий момент, предотвращая при этом чрезмерную нагрузку на двигатель.
Современные ЭКУ включают в себя несколько функций безопасности, таких как:
Защита от перегрузки по току
Защита от перенапряжения
Защита от перегрева
Отключение по низкому напряжению
Защита от короткого замыкания
Эти функции помогают защитить как двигатель, так и систему электропитания.

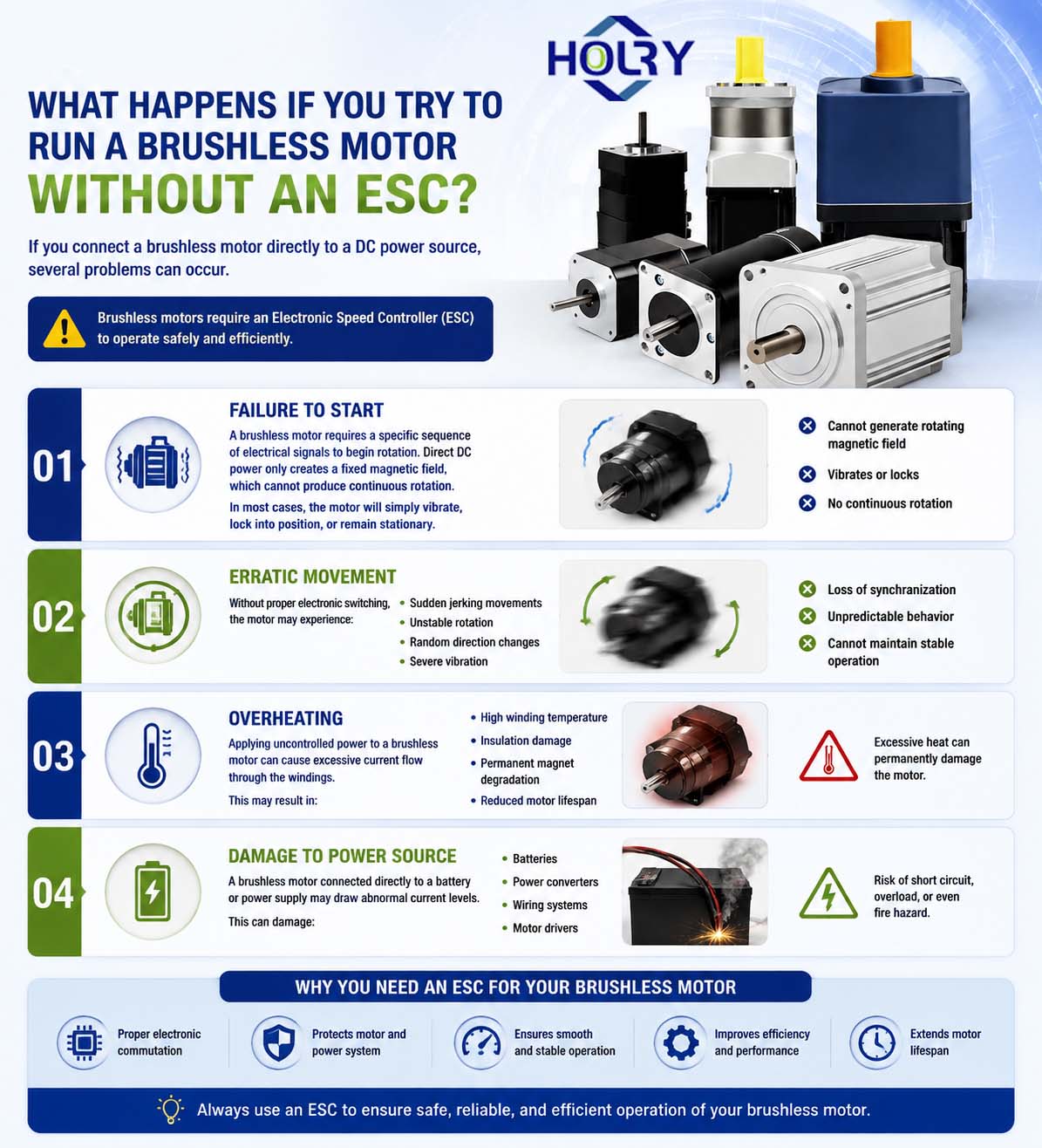

Если вы подключите бесщеточный двигатель напрямую к источнику питания постоянного тока, может возникнуть несколько проблем.
Бесщеточный двигатель требует определенной последовательности электрических сигналов для начала вращения. Прямая мощность постоянного тока создает только фиксированное магнитное поле, которое не может обеспечить непрерывное вращение.
В большинстве случаев двигатель просто вибрирует, фиксируется в нужном положении или остается неподвижным.
Без надлежащего электронного переключения двигатель может испытывать:
Резкие подергивания движения
Нестабильное вращение
Случайные изменения направления
Сильная вибрация
Двигатель не может поддерживать синхронизацию между вращающимся магнитным полем и ротором.
Подача неконтролируемой мощности на бесщеточный двигатель может вызвать чрезмерный ток через обмотки.
Это может привести к:
Высокая температура обмотки
Повреждение изоляции
Деградация постоянного магнита
Уменьшенный срок службы двигателя
Бесщеточный двигатель, подключенный непосредственно к аккумулятору или источнику питания, может потреблять ненормальный ток.
Это может повредить:
Батареи
Преобразователи мощности
Системы электропроводки
Водители моторов
ESC не являются дополнительными аксессуарами для большинства бесщеточных двигателей. Они обеспечивают основные функции управления, необходимые для безопасной и эффективной работы.
ESC заменяют механическую систему коммутации, присутствующую в коллекторных двигателях, путем электронного переключения тока через фазы двигателя.
Это обеспечивает плавное и непрерывное вращение.
ESC позволяют точно регулировать скорость посредством ШИМ-управления, что делает бесщеточные двигатели пригодными для применений, требующих точного движения.
Контролируя выходной ток, ESC обеспечивают достаточный крутящий момент двигателя, избегая при этом чрезмерного электрического напряжения.
Изменение синхронизации фаз позволяет ESC легко менять направление вращения двигателя без изменения механических соединений.
Системы защиты ESC снижают риск отказа двигателя, вызванного перегрузкой, перегревом или ненормальным напряжением.
Многие регуляторы скорости позволяют регулировать параметры, в том числе:
Настройки ускорения
Ограничения максимальной скорости
Реакция торможения
Синхронизация двигателя
Правильное управление ESC повышает энергоэффективность, обеспечивая работу двигателя в оптимальном диапазоне производительности.
Хотя традиционный ESC является наиболее распространенным решением, существуют и другие методы управления бесщеточным двигателем.
Технически возможно коммутировать трехфазные силовые сигналы вручную с помощью электронных схем. Однако это требует точного времени и непрактично для большинства приложений.
Инженеры могут разработать свой собственный контроллер, используя микроконтроллеры, датчики и силовые МОП-транзисторы.
Этот подход используется в исследовательских проектах и индивидуальных промышленных системах, но требует передовых знаний в области электротехники.
Некоторые бесщеточные двигатели могут работать со специальными приводами переменного тока, обеспечивающими контролируемую трехфазную мощность.
Это обычное явление в системах промышленной автоматизации.
В образовательных целях инженеры могут управлять двигателями BLDC без коммерческих ESC, используя специальные схемы. Однако эти настройки не рекомендуются для повседневного применения.
Коллекторные двигатели используют механические щетки и коммутатор для автоматического переключения направления тока.
Бесщеточные двигатели требуют электронного переключения, которое обычно обеспечивается ESC.
Коллекторный двигатель может запуститься немедленно при подключении к источнику постоянного тока.
Бесщеточному двигателю необходим электронный контроль времени для запуска и поддержания вращения.
Регулирование скорости обычно достигается путем регулировки напряжения.
Скорость и крутящий момент требуют электронного регулирования через ESC.
Механические щетки создают трение и со временем изнашиваются.
Бесщеточные двигатели имеют более длительный срок службы, но зависят от электронных контроллеров.
Может работать без ESC
Простое подключение постоянного тока
Механическая коммутация
Требуется электронная коммутация
Нужен ESC или аналогичный контроллер.
Обеспечить более высокую эффективность и производительность
Эксплуатация бесщеточного двигателя без надлежащего электронного управления может создать несколько рисков.
Неправильное переключение препятствует стабильному вращению и может вызвать вибрацию или остановку.
Неконтролируемый ток может привести к необратимому повреждению обмоток двигателя.
Неправильная проводка может привести к повреждению аккумуляторов, цепей и источников питания.
Без надлежащего управления двигатель не сможет достичь номинальной скорости, крутящего момента или эффективности.
Повторяющаяся вибрация и нестабильная работа могут привести к повреждению подшипников и механических компонентов.
Перегретые двигатели или поврежденные электрические системы могут создать угрозу безопасности.
Бездатчиковое управление бесщеточными двигателями широко используется во многих приложениях, но оно имеет ограничения.
Бездатчиковое управление работает хорошо, когда двигатель может постепенно ускоряться без больших пусковых нагрузок.
На высоких скоростях бездатчиковое управление позволяет точно оценить положение ротора.
Удаление датчиков положения может снизить стоимость системы.
В некоторых приложениях допустимы незначительные изменения выходного крутящего момента.
Робототехника, оборудование с ЧПУ и тяжелая техника часто требуют сенсорного управления для точного позиционирования.
Для достижения надежной работы следуйте следующим рекомендациям:
Выберите ESC, соответствующий требованиям по напряжению, току и мощности двигателя.
Неправильное подключение фаз может привести к обратному вращению или снижению производительности.
Отрегулируйте время, ускорение и ограничения тока в соответствии с техническими характеристиками двигателя.
Используйте соответствующие методы отвода тепла для приложений с высокими нагрузками.
Эксплуатация за пределами номинальных значений может сократить срок службы двигателя.
Убедитесь, что батареи или источники питания обеспечивают стабильное напряжение и достаточный ток.
Регулярно проверяйте проводку, разъемы и системы охлаждения.
Выбирайте бездатчиковое управление только тогда, когда это позволяют требования приложения.
Всегда учитывайте электрическую защиту и правила правильной установки.
Бесщеточный двигатель зависит от электронной коммутации, регулирования скорости, управления крутящим моментом и функций защиты, обеспечиваемых ESC или эквивалентным контроллером двигателя.
Хотя специальные схемы и специализированные приводы могут заменить традиционные ESC, они требуют передовых систем управления и не подходят для типичных применений.
Для дронов, робототехники, электромобилей, промышленных машин и средств автоматизации использование правильно подобранного регулятора скорости является самым безопасным и эффективным способом достижения надежной работы бесщеточного двигателя.
