Трехфазный двигатель BLDC (трехфазный бесщеточный двигатель постоянного тока) — это усовершенствованный электродвигатель, в котором вместо механических щеток и коммутатора используется электронная коммутация для создания вращения. В отличие от традиционных коллекторных двигателей постоянного тока, двигатели BLDC используют контроллер для переключения тока между тремя фазами статора, создавая вращающееся магнитное поле, которое приводит в движение ротор с постоянными магнитами.
Благодаря своей высокой эффективности, длительному сроку службы, низким требованиям к техническому обслуживанию и отличным характеристикам регулирования скорости, трехфазные двигатели BLDC широко используются в электромобилях, промышленной автоматизации, дронах, робототехнике, медицинских устройствах и многих других современных приложениях.
Трехфазная конструкция обеспечивает более плавный выходной крутящий момент, более высокую удельную мощность и лучшую эксплуатационную стабильность по сравнению с однофазными двигателями BLDC, что делает ее идеальным решением для приложений, требующих надежного и точного управления движением.
Трехфазный двигатель BLDC в основном состоит из нескольких ключевых компонентов, включая статор, ротор с постоянными магнитами, электронный контроллер, датчики Холла (или бездатчиковую систему управления) и корпус двигателя..
Статор содержит трехфазные обмотки, расположенные под определенными электрическими углами. Ротор использует постоянные магниты для создания постоянного магнитного поля. Когда электронный контроллер последовательно подает ток на разные фазы статора, создается вращающееся магнитное поле, заставляющее магниты ротора следовать за этим движением и производить механическое вращение.
Рабочий процесс трехфазного двигателя BLDC состоит из следующих этапов:
Контроллер получает команду скорости или положения.
Система управления определяет правильную последовательность переключений.
Ток подается на различные обмотки статора через электронные переключатели.
Генерируемое магнитное поле взаимодействует с магнитами ротора.
Ротор непрерывно вращается в соответствии с изменяющимся магнитным полем.
Поскольку процесс коммутации контролируется электроникой, двигатели BLDC обеспечивают более быструю реакцию, более высокую эффективность и более точную работу по сравнению с коллекторными двигателями.
Одним из самых больших преимуществ трехфазных двигателей BLDC является их превосходная энергоэффективность. Отсутствие щеток снижает трение и электрические потери, позволяя преобразовывать больше электрической энергии в механическую.
Эти двигатели могут сохранять высокую производительность даже во время непрерывной работы, что делает их пригодными для энергочувствительных применений, таких как электромобили и системы возобновляемых источников энергии.
Поскольку в двигателях BLDC не используются угольные щетки, нет необходимости в износе или замене щеток. Это существенно снижает затраты на техническое обслуживание и повышает эксплуатационную надежность.
Более длительный срок службы делает их особенно подходящими для промышленного оборудования, систем автоматизации и приложений, где время простоя должно быть сведено к минимуму.
Благодаря технологии электронного управления трехфазные двигатели BLDC обеспечивают точную регулировку скорости и превосходное управление крутящим моментом.
Регулируя ток, напряжение и частоту переключения, пользователи могут добиться точного управления в приложениях, требующих плавного ускорения, стабильной работы и динамического отклика.
Высокое соотношение мощности к весу двигателей BLDC позволяет производителям разрабатывать меньшие и более легкие системы без ущерба для производительности.
Благодаря компактной конструкции их широко используют в дронах, роботизированном оборудовании, портативных инструментах и других устройствах с ограниченным пространством.
Коммутация — это процесс переключения тока между фазами двигателя для поддержания непрерывного вращения. В трехфазных двигателях BLDC используются два распространенных метода коммутации.
Трапециевидная коммутация, также известная как шестиступенчатая коммутация, является одним из наиболее распространенных методов управления двигателями BLDC.
Контроллер подает питание на две фазы одновременно, оставляя одну фазу неактивной. Этот метод прост, экономически эффективен и подходит для многих общих применений.
Однако он может создавать больше пульсаций крутящего момента и шума по сравнению с усовершенствованными методами управления.
Синусоидальная коммутация обеспечивает более плавные формы сигналов тока, что приводит к снижению вибрации, уменьшению шума и более стабильному выходному крутящему моменту.
Хотя для этого требуется более сложный контроллер, он предпочтителен для высокоточных приложений, таких как робототехника, медицинское оборудование и современные системы автоматизации.
Двигатели BLDC на основе датчиков используют датчики Холла или датчики положения для определения положения ротора. Контроллер использует эту информацию обратной связи для выполнения точной коммутации.
К преимуществам относятся надежность запуска, точное управление и стабильная работа на низких скоростях.
Двигатели BLDC без датчиков оценивают положение ротора, отслеживая обратную электродвижущую силу (противо-ЭДС), создаваемую двигателем.
Такая конструкция снижает стоимость системы, повышает надежность и исключает сбои датчиков. Однако для двигателей без датчиков могут потребоваться усовершенствованные алгоритмы для работы на низких скоростях и управления запуском.
Трехфазные двигатели BLDC широко используются в различных отраслях промышленности благодаря своей эффективности и управляемости.
Двигатели BLDC обеспечивают высокую плотность крутящего момента и превосходную эффективность, что делает их подходящими для электромобилей, электрических мотоциклов и электрических велосипедов.
Легкая конструкция и быстрый отклик двигателей BLDC делают их предпочтительным выбором для двигательных систем дронов.
Они используются в роботизированных манипуляторах, станках с ЧПУ, конвейерных системах и автоматизированном производственном оборудовании.
В современных приборах, таких как кондиционеры, стиральные машины и холодильники, используются двигатели BLDC для повышения энергоэффективности.
Медицинские устройства требуют бесшумной и надежной работы, поэтому двигатели BLDC идеально подходят для насосов, оборудования для визуализации и хирургических систем.
Двигатели BLDC повышают эффективность вентиляторов и снижают потребление энергии в системах отопления, вентиляции и кондиционирования воздуха.
Аккумуляторные дрели, шлифовальные машины и другие профессиональные инструменты используют двигатели BLDC, обеспечивающие более высокую выходную мощность и более длительное время работы.
Принтеры, сканеры и устройства автоматизации выигрывают от точного управления движением технологии BLDC.
Высокая надежность и малый вес делают двигатели BLDC подходящими для систем управления аэрокосмической промышленностью и оборонной техники.
Двигатели BLDC применяются в системах слежения за солнечной энергией, ветроэнергетическом оборудовании и других экологически чистых энергетических технологиях.
Регулирование скорости является важной функцией, определяющей производительность и эффективность двигателя.
ESC контролируют переключение тока, скорость двигателя, функции ускорения и торможения. Они являются важными компонентами большинства систем BLDC.
ШИМ контролирует скорость двигателя, регулируя среднее напряжение, подаваемое на двигатель. Более высокий рабочий цикл увеличивает скорость, а более низкий рабочий цикл снижает скорость.
Системы с замкнутым контуром используют сигналы обратной связи от датчиков для непрерывной регулировки работы двигателя, обеспечивая точный контроль скорости и крутящего момента.
Разомкнутое управление работает без обратной связи. Это проще и дешевле, но обеспечивает меньшую точность по сравнению с системами с обратной связью.
FOC — это усовершенствованный метод управления, который улучшает реакцию крутящего момента, эффективность и плавность работы за счет точного управления магнитными полями.
Выбор зависит от требований приложения. Системы на основе датчиков обеспечивают более высокую точность, а системы без датчиков обеспечивают более низкую стоимость и повышенную долговечность.
Регулировка напряжения питания двигателя может влиять на скорость, хотя современные системы обычно сочетают управление напряжением с технологией ШИМ.
Технология плавного пуска снижает пусковой ток и механическое напряжение, увеличивая срок службы двигателя и надежность системы.
Динамическое торможение позволяет быстро снизить скорость за счет преобразования кинетической энергии в электрическую, что повышает безопасность и управляемость.
Хотя двигатели BLDC очень эффективны, управление теплом остается важным во время непрерывной работы.
Эффективные методы охлаждения, контроль температуры, защита от перегрузки и системы ограничения тока помогают предотвратить перегрев и продлить срок службы двигателя.

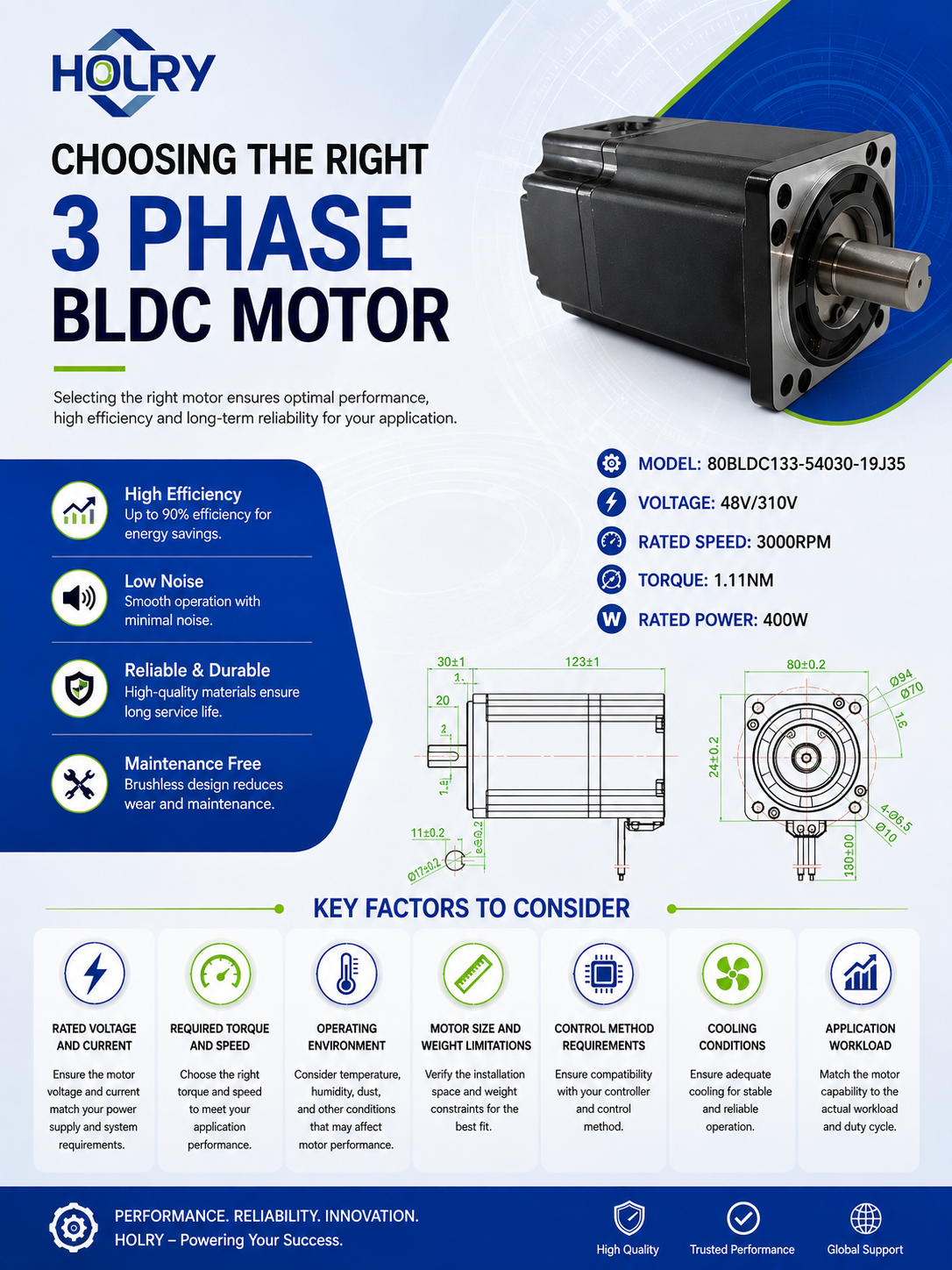

При выборе трехфазного двигателя BLDC важными факторами являются:
Номинальное напряжение и ток
Требуемый крутящий момент и скорость
Операционная среда
Ограничения по размеру и весу двигателя
Требования к методу контроля
Условия охлаждения
Рабочая нагрузка приложения
Двигатели BLDC можно классифицировать по конструкции ротора, в том числе:
Двигатели BLDC с внутренним ротором
Двигатели BLDC с внешним ротором
Высокоскоростные двигатели BLDC
Высокомоментные двигатели BLDC
Двигатели jkongmotor BLDC представляют собой надежные бесщеточные двигатели, предназначенные для промышленного оборудования, систем автоматизации, робототехники и индивидуальных приложений. Благодаря передовым технологиям производства и гибким возможностям настройки эти двигатели обеспечивают эффективную производительность, стабильную работу и длительный срок службы.
Быстрое развитие электромобилей будет продолжать увеличивать спрос на эффективные и мощные решения для двигателей BLDC.
Будущие двигатели BLDC станут более интеллектуальными благодаря подключению к Интернету вещей, мониторингу в реальном времени и интеллектуальным системам управления.
Улучшенные алгоритмы, такие как расширенный FOC, повысят эффективность, скорость реагирования и точность работы.
Двигатели с более высоким КПД помогут снизить потребление энергии и поддержать глобальные цели устойчивого развития.
Производители разрабатывают двигатели меньшего размера с более высокой удельной мощностью для портативных и интеллектуальных устройств.
Рост робототехники еще больше увеличит спрос на точные и надежные двигатели BLDC.
Улучшенные производственные процессы сделают двигатели BLDC более доступными, одновременно поддерживая индивидуальные решения.
Будущие двигатели BLDC будут обеспечивать более надежную защиту от пыли, влаги, вибрации и экстремальных температур.
Трехфазные двигатели BLDC представляют собой одно из наиболее важных достижений в современной технологии двигателей. Благодаря высокой эффективности, точному управлению, компактной конструкции и длительному сроку службы они стали важными компонентами электромобилей, систем автоматизации, бытовой электроники и промышленного оборудования.
Поскольку отрасли продолжают двигаться к интеллектуальным, энергоэффективным и автоматизированным решениям, спрос на современные трехфазные двигатели BLDC будет продолжать расти, что приведет к дальнейшим инновациям в области проектирования двигателей и технологий управления.
