Как прикрепить ходовой винт к шаговому двигателю

Если вы погружаетесь в мир робототехники, станков с ЧПУ или любых механических систем, требующих точного управления движением, вам может понадобиться прикрепить ходовой винт к шаговый двигатель. Эта комбинация может стать неотъемлемой частью различных приложений, от 3D-принтеров до слайдеров для камер. В этом руководстве мы покажем вам процесс крепления ходового винта к шаговому двигателю, предоставив вам знания, которые помогут вам с уверенностью приступить к своим проектам.

Как прикрепить ходовой винт к шаговому двигателю Содержание

1. Введение

2. Понимание ходовых винтов и шаговых двигателей

3. Зачем прикреплять ходовой винт к шаговому двигателю?

4. Выбор подходящего ходового винта для вашего применения

5. Необходимые инструменты и материалы

6. Пошаговое руководство: прикрепление ходового винта к шаговому двигателю

• Шаг 1. Соберите инструменты и материалы.

• Шаг 2. Подготовка шагового двигателя

• Шаг 3: Подготовка ходового винта

• Шаг 4. Прикрепление ходового винта

• Шаг 5. Тестирование вашей установки

7. Советы по безопасному прикреплению

8. Распространенные ошибки, которых следует избегать

9. Техническое обслуживание и устранение неполадок

10. Преимущества использования ходовых винтов с шаговыми двигателями

11. Применение комбинаций ходового винта и шагового двигателя

12. Заключение

13. Часто задаваемые вопросы

Понимание ходовых винтов и шаговых двигателей

Что такое ходовые винты?

Ходовые винты, также известные как силовые винты или винты перемещения, представляют собой механические устройства, используемые для преобразования вращательного движения в линейное движение. Они состоят из винта с резьбой и соответствующей гайки. Когда винт вращается, гайка перемещается по своей резьбе, что приводит к линейному движению.

Линейные приводы с внешним ходовым винтом

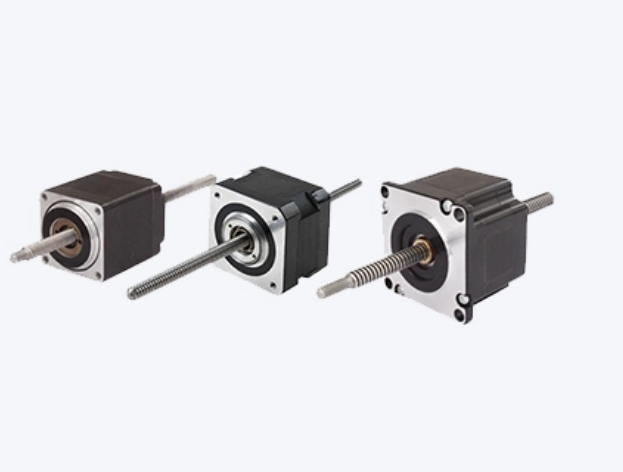

Линейный привод с невыпадающим ходовым винтом

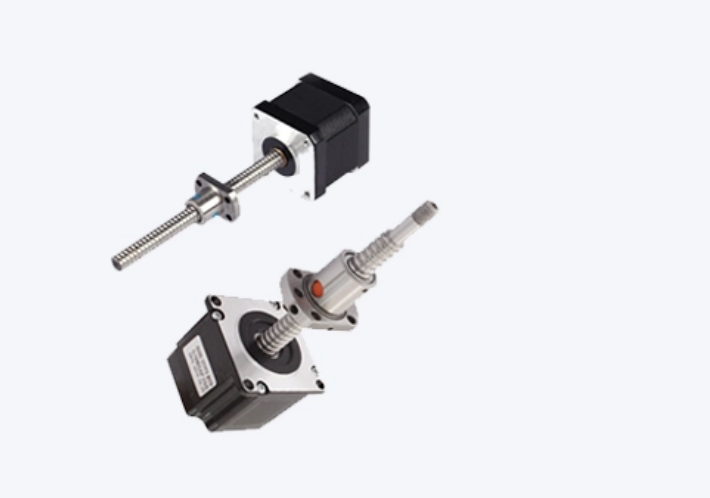

Линейные приводы с шарико-винтовой передачей

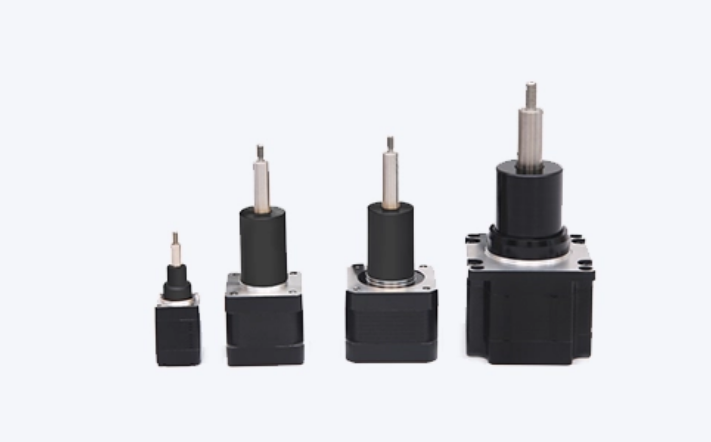

Линейный привод с невыпадающим ходовым винтом

Шаговые двигатели – краткий обзор

Шаговые двигатели широко используются в приложениях, требующих точного и контролируемого движения. Они движутся дискретными шагами, каждый шаг соответствует фиксированному углу поворота. Шаговые двигатели идеально подходят для ситуаций, когда важны точность и повторяемость.

Зачем прикреплять ходовой винт к шаговому двигателю?

Сочетание ходовой винт и шаговый двигательпредлагает ряд преимуществ:

1. Точность: Шаговые двигатели обеспечивают точный контроль над движением, а ходовые винты обеспечивают одинаковую точность линейного движения.

2. Стабильность: Конструкция ходового винта помогает устранить люфт и сохранить стабильность положения, что критически важно в таких приложениях, как 3D-печать и обработка на станках с ЧПУ.

3. Грузоподъемность: эта установка способна выдерживать значительные нагрузки, что делает ее подходящей для тяжелых условий эксплуатации.

4. Эффективность: Ходовые винты высокоэффективно преобразуют вращательное движение в линейное, обеспечивая минимальные потери энергии.

Выбор подходящего ходового винта для вашего применения

Выбор подходящего ходового винта имеет решающее значение для успеха вашего проекта. Учитывайте такие факторы, как тип ходового винта, диаметр, шаг и материал. Проконсультируйтесь со специалистами или обратитесь к рекомендациям производителя для вашей конкретной модели шагового двигателя.

Необходимые инструменты и материалы

Прежде чем приступить к работе, подготовьте следующие инструменты и материалы:

• Шаговый двигатель

• Ходовой винт

• Соответствующая гайка

• Отвертки

• Ключи

• Смазка

• Резьбовой фиксатор (опционально)




Пошаговое руководство: прикрепление ходового винта к шаговому двигателю

Шаг 1. Соберите инструменты и материалы.

Соберите все необходимые инструменты и материалы, перечисленные выше, чтобы обеспечить плавный процесс.

Шаг 2. Подготовка шагового двигателя

Проверьте характеристики вашего шагового двигателя, чтобы понять варианты и требования к его монтажу. Возможно, вам придется снять крышки или кронштейны, чтобы получить доступ к валу двигателя.

Шаг 3: Подготовка ходового винта

Осмотрите ходовой винт на наличие дефектов или неровностей. Очистите его и при необходимости нанесите смазку.

Шаг 4. Прикрепление ходового винта

Надежно прикрепите ходовой винт к валу шагового двигателя с помощью соответствующей муфты или адаптера.

Шаг 5. Тестирование вашей настройки

Включите шаговый двигатель и выполните несколько тестовых движений, чтобы убедиться в правильной работе крепления ходового винта.

Советы по безопасному прикреплению

• Дважды проверьте все соединения и убедитесь, что они затянуты.

• При необходимости используйте фиксатор резьбы, чтобы винты не ослабли со временем.

• Правильно выровняйте ходовой винт и вал шагового двигателя, чтобы избежать биения или смещения.




Распространенные ошибки, которых следует избегать

• Чрезмерная затяжка винтов может привести к повреждению двигателя или ходового винта.

• Пренебрежение смазкой, что может привести к преждевременному износу.

• Если не закрепить сборку, существует риск раскачивания или смещения.




Техническое обслуживание и устранение неполадок

Регулярно проверяйте узел на предмет износа и при необходимости наносите смазку. Если у вас возникнут проблемы с движением или выравниванием, обратитесь к руководству по эксплуатации вашего оборудования или обратитесь за профессиональной помощью.

Преимущества использования ходовых винтов с шаговыми двигателями

Комбинация ходовых винтов и шаговых двигателей дает ряд преимуществ, включая высокую точность, повторяемость и эффективное линейное движение. Эта установка подходит для различных применений: от 3D-печати и обработки на станках с ЧПУ до слайдеров камер и автоматизированных систем.

Применение комбинаций ходового винта и шагового двигателя

Ходовые винты, прикрепленные к шаговым двигателям, находят применение в:

• 3D-принтеры для послойного построения объектов

• Станки с ЧПУ для точных операций механической обработки

• Ползунки камеры для плавных и контролируемых движений камеры.

• Автоматизированные системы для точного позиционирования и обработки




Заключение

Присоединение ходового винта к шаговому двигателю — это фундаментальный навык для любого, кто работает над проектами, требующими точного управления линейным движением. Понимая процесс и следуя шагам, изложенным в этом руководстве, вы сможете уверенно решать различные задачи — от проектов «сделай сам» до промышленной автоматизации.

Часто задаваемые вопросы

1. Могу ли я использовать любой ходовой винт с любым шаговым двигателем?

Нет, для обеспечения оптимальной производительности важно, чтобы ходовой винт соответствовал характеристикам вашего шагового двигателя.

2. Как часто следует смазывать узел ходового винта и шагового двигателя?

Частота смазки зависит от использования, но, как правило, рекомендуется периодически проверять и смазывать, чтобы предотвратить износ и трение.

3. В чем основное преимущество использования ходового винта с шаговым двигателем?

Основным преимуществом является достижение точного и контролируемого линейного движения, что делает его пригодным для применений, где точность имеет решающее значение.

4. Могу ли я отсоединить ходовой винт от шагового двигателя после его установки?

Да, при необходимости вы можете отсоединить ходовой винт. Обязательно выполните обратный процесс, а затем надежно прикрепите его обратно.

5. Следует ли соблюдать какие-либо меры безопасности при работе с ходовыми винтами и шаговыми двигателями?

Да, всегда соблюдайте правила техники безопасности, включая отключение источников питания при выполнении регулировок, и при необходимости надевайте соответствующее защитное снаряжение.
