Как определить неисправный шаговый двигатель: распространенные проблемы, симптомы и решения？

Шаговые двигатели широко используются в станках с ЧПУ, 3D-принтерах, робототехнике, оборудовании автоматизации, медицинских приборах и системах промышленного управления из-за их точного позиционирования и надежной работы. Однако, как и любой электромеханический компонент, шаговый двигатель может выходить из строя из-за электрических проблем, механического износа, неправильной эксплуатации или неправильных настроек системы.

Неисправный шаговый двигатель может снизить точность оборудования, вызвать непредвиденные простои и даже повредить подключенные компоненты. Понимание общих симптомов неисправности шагового двигателя помогает инженерам и техническим специалистам быстро выявлять проблемы и принимать эффективные меры по их устранению.

В этой статье объясняются наиболее распространенные признаки неисправности шагового двигателя и предлагаются практические методы устранения неполадок.

Необычные шумы во время работы

Исправный шаговый двигатель обычно издает плавный и последовательный рабочий звук. Появление аномальных шумов часто указывает на внутренние или системные проблемы.

Скрежетающие звуки

Скрежет обычно указывает на механический износ внутри двигателя. Возможные причины включают повреждение подшипников, трение ротора, недостаточную смазку или попадание загрязнений в корпус двигателя.

Если скрежетание продолжается, это может увеличить механическое сопротивление и снизить эффективность двигателя.

Щелкающие или постукивающие звуки

Звуки щелчков или постукиваний обычно связаны с:

• Неправильные настройки тока двигателя.

• Ослабленные механические соединения

• Потеря шага из-за чрезмерной нагрузки

• Неисправность драйвера

Эти шумы указывают на то, что двигатель работает неравномерно и его следует проверить.

Пронзительное нытье

Высокочастотный воющий звук часто вызван электрическим резонансом, неправильными настройками микрошагов или нестабильными параметрами драйвера. Изменение конфигурации драйвера может помочь уменьшить эту проблему.

Потеря крутящего момента или мощности

Одним из наиболее заметных симптомов неисправности шагового двигателя является снижение выходного крутящего момента. Если двигатель не может обеспечить достаточную силу, машина может не выполнять движения точно.

Ключевые признаки потери крутящего момента или мощности включают в себя:

• Двигатель глохнет во время работы

• Снижение производительности ускорения

• Трудно переносить тяжелые грузы

• Повышенная вибрация при движении.

• Ошибки позиционирования

К этому состоянию могут привести несколько проблем:

• Перегруженные требования к приложению

• Неправильное напряжение или подача тока.

• Повреждение обмотки двигателя

• Проблемы с драйверами

• Чрезмерная рабочая температура

Для устранения неполадок технические специалисты должны:

• Проверьте номинальный ток и напряжение двигателя.

• Проверьте настройки драйвера

• Уменьшите механическую нагрузку

• Осмотр проводки и соединений

Проблемы с перегревом

Шаговые двигатели естественным образом выделяют тепло во время работы, но чрезмерная температура является предупреждающим признаком возможного отказа.

Общие признаки перегрева

• Корпус двигателя сильно нагревается

• Производительность снижается после продолжительной работы

• Двигатель теряет крутящий момент

• Происходят частые отключения

Причины перегрева шагового двигателя

Общие причины включают в себя:

• Чрезмерный ток от драйвера

• Плохая вентиляция

• Непрерывная работа при большой нагрузке

• Неправильный выбор двигателя.

• Механическое сопротивление

Устранение неполадок и исправления

Технические специалисты могут решить проблемы перегрева следующими способами:

• Изменение текущих настроек драйвера

• Улучшение условий охлаждения

• Снижение ненужной нагрузки

• Выбор двигателя с соответствующей номинальной мощностью

Долгосрочное воздействие перегрева

Непрерывный перегрев может повредить изоляцию двигателя, сократить срок службы обмотки и в конечном итоге привести к необратимому выходу двигателя из строя.

Непоследовательное или прерывистое движение

Правильно функционирующий шаговый двигатель должен обеспечивать плавное и предсказуемое движение. Неравномерное движение часто указывает на нестабильность системы.

Общие симптомы резких движений

• Внезапные изменения движений

• Неравномерная скорость вращения

• Чрезмерная вибрация

• Низкая точность позиционирования.

Возможные причины

1). Электрические проблемы

Электрические проблемы, такие как нестабильное электропитание, неправильные настройки тока или поврежденная проводка, могут прервать работу двигателя.

2). Механические проблемы

Механическое сопротивление, несоосность, чрезмерное трение или повреждение компонентов трансмиссии могут помешать плавному движению.

3). Настройки драйвера и управления

Неправильные параметры ускорения, частота импульсов или настройки микрошагов могут привести к нестабильному движению.

Действия по устранению неполадок

• Проверьте соединения проводки

• Проверьте параметры контроллера

• Осмотр механических частей

• Проверьте двигатель на разных скоростях.

Игнорирование этих проблем может снизить точность оборудования и сократить срок службы двигателя.

Частые потери шагов

Шаговые двигатели полагаются на точные электрические импульсы для достижения точного позиционирования. Когда двигатель не может следовать этим командам, происходит потеря шага.

Признаки потери шага

• Неправильное позиционирование

• Отклонение оси станка

• Повторяющиеся ошибки движения

• Снижение точности производства

Распространенные причины потери шага

1). Электрические проблемы

Низкое напряжение, недостаточный ток или нестабильные сигналы могут помешать правильной работе двигателя.

2). Механические причины

Высокие нагрузки, внезапное ускорение или механическая блокировка могут превысить крутящий момент двигателя.

3). Проблемы с драйвером или управлением

Неправильные настройки драйвера или параметры контроллера могут привести к пропуску шагов.

Устранение неполадок и решения

• Уменьшите скорость ускорения

• Проверьте требования к нагрузке

• Настройте параметры драйвера

• Замените поврежденные кабели или компоненты.

Игнорирование потери шага может привести к серьезным производственным ошибкам.

Двигатель не запускается или периодически выходит из строя

Шаговый двигатель, который не запускается или случайно останавливается, обычно имеет электрические, механические проблемы или проблемы с управлением.

Симптомы запуска или периодических сбоев

• Мотор не отвечает

• Двигатель запускается и неожиданно останавливается

• Случайное прерывание движения

Распространенные причины

1). Электрические неисправности

Возможные проблемы включают в себя:

• Сломанные провода

• Поврежденные обмотки

• Плохое подключение к электросети

2). Механические проблемы

Заблокированный механизм, поврежденный подшипник или чрезмерная нагрузка могут помешать запуску.

3). Ошибки управления или системы

Неправильные сигналы контроллера или драйвера могут прервать работу двигателя.

Устранение неполадок и решения

Осмотрите всю систему, включая источник питания, проводку, драйвер и механическую конструкцию.

Чрезмерная вибрация или резонанс

Чрезмерная вибрация — еще один распространенный признак проблем с шаговым двигателем.

Признаки чрезмерной вибрации или резонанса

• Сильная тряска во время работы.

• Повышенный шум

• Пониженная точность

• Нестабильное движение

Распространенные причины

1). Механический дисбаланс

Неправильная установка, незакрепленные компоненты или плохая центровка могут вызвать вибрацию.

2). Проблемы с электричеством или управлением

Неправильные настройки тока, диапазоны скоростей или параметры управления могут вызвать резонанс.

3). Факторы установки

Неправильный монтаж или недостаточная поддержка могут повлиять на стабильность двигателя.

Устранение неполадок и решения

Проверьте условия монтажа, отрегулируйте настройки драйвера и оптимизируйте скорость работы.

Электрические нарушения

Электрические сбои являются одними из наиболее серьезных проблем шагового двигателя.

Общие симптомы проблем с электричеством

• Мотор не вращается

• Нерегулярная работа

• Запах гари

• Аномальное повышение температуры

Причины электрических нарушений

1). Поврежденные обмотки

Сверхток или перегрев могут повредить внутренние катушки.

2). Неисправный драйвер или контроллер двигателя

Неисправный драйвер может выдавать неправильные сигналы или чрезмерный ток.

3). Плохие проводные соединения

Незакрепленные разъемы могут прервать передачу энергии.

4). Нестабильность электропитания

Колебания напряжения могут повлиять на работу двигателя.

Устранение неполадок и решения

Проверьте значения сопротивления, проверьте проводку и проверьте стабильность питания.

Физические повреждения и износ

Механические повреждения могут существенно повлиять на работу шагового двигателя.

Общие признаки физического повреждения

• Поврежденный корпус

• Деформация вала

• Шум подшипников

• Чрезмерная игра

Причины физического износа

• Длительная эксплуатация

• Неправильная установка

• Внешнее воздействие

• Тяжелые условия труда

Устранение неполадок и обслуживание

Регулярный осмотр, правильная установка и профилактическое обслуживание могут продлить срок службы двигателя.

Устранение неисправностей неисправного шагового двигателя

Если шаговый двигатель демонстрирует ненормальные симптомы, выполните следующие действия по устранению неполадок:

1. Проверьте проводку и соединения.

Проверьте все кабели, клеммы и разъемы на предмет повреждений или ослабления крепления.

2. Проверка обмоток двигателя.

Измерьте сопротивление обмотки, чтобы определить возможное повреждение катушки.

3. Оцените драйвер двигателя

Проверьте ток, напряжение и настройки конфигурации драйвера.

4. Осмотрите механические компоненты.

Проверьте подшипники, муфты и движущиеся части.

5. Мониторинг температуры

Измерьте рабочую температуру, чтобы выявить проблемы с перегревом.

6. Испытание с пониженной нагрузкой

Запустите двигатель в более легких условиях, чтобы определить, является ли проблема нагрузкой.

7. Оценка электрических нарушений

Проверьте стабильность электропитания и управляющие сигналы.

8. Документируйте результаты и принимайте меры

Запишите результаты испытаний и решите, требуется ли ремонт или замена.

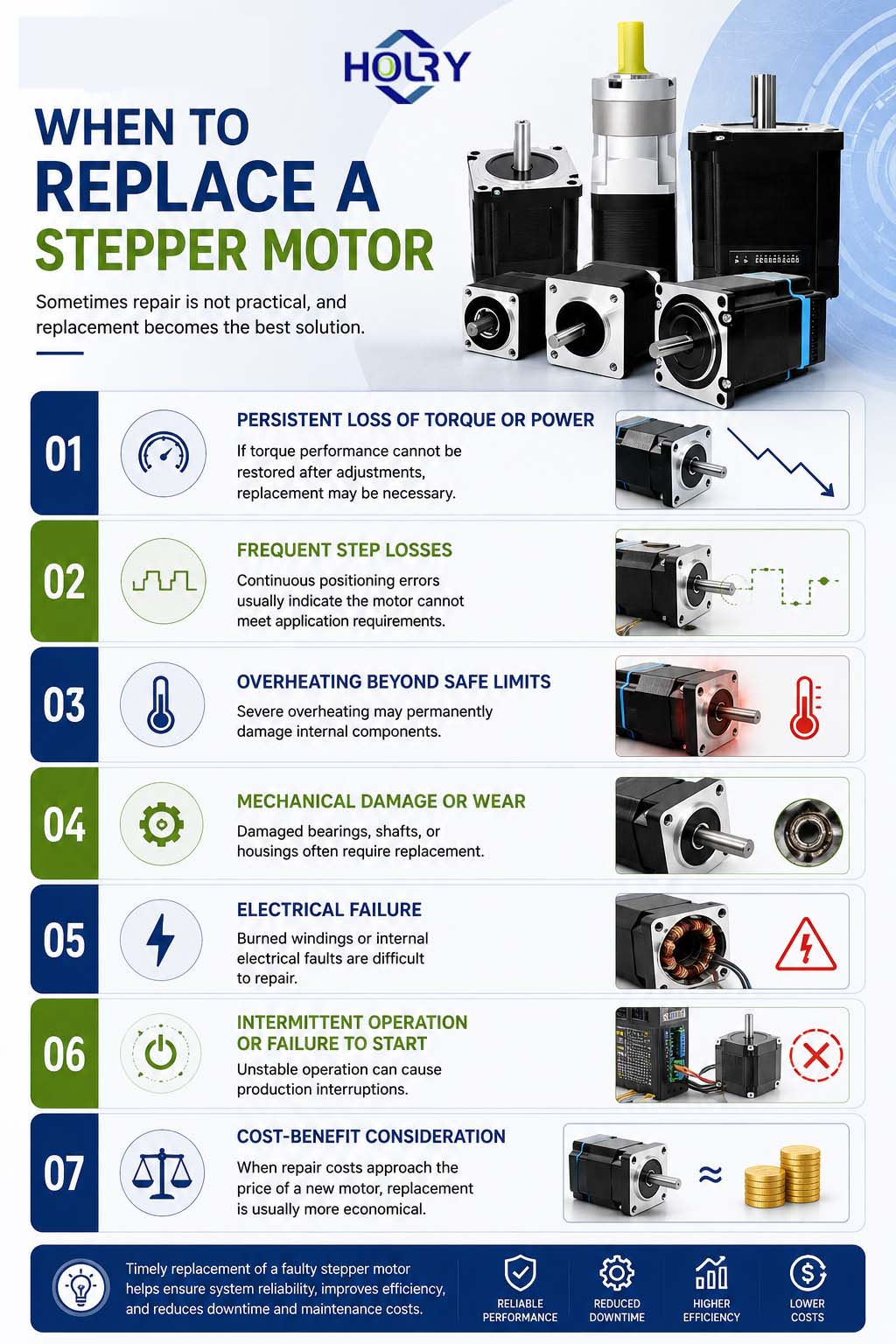

Когда следует заменить шаговый двигатель

Иногда ремонт нецелесообразен, и лучшим решением становится замена.

1. Постоянная потеря крутящего момента или мощности.

Если характеристики крутящего момента не могут быть восстановлены после регулировки, может потребоваться замена.

2. Частые потери шагов

Постоянные ошибки позиционирования обычно указывают на то, что двигатель не соответствует требованиям применения.

3. Перегрев за безопасными пределами

Сильный перегрев может привести к необратимому повреждению внутренних компонентов.

4. Механические повреждения или износ.

Поврежденные подшипники, валы или корпуса часто требуют замены.

5. Электрическая неисправность

Сгоревшие обмотки или внутренние электрические неисправности исправить сложно.

6. Прерывистая работа или невозможность запуска.

Нестабильная работа может привести к перебоям в производстве.

7. Соотношение затрат и выгод

Когда стоимость ремонта приближается к цене нового двигателя, замена обычно оказывается более экономичной.

Рекомендации по замене

Выберите шаговый двигатель, который соответствует:

• Требуемый крутящий момент

• Рабочее напряжение

• Требования к скорости

• Условия нагрузки

• Среда применения

Распознавание симптомов неисправности шагового двигателя помогает предотвратить неожиданные сбои оборудования и дорогостоящие простои. Общие предупреждающие знаки включают необычные шумы, потерю крутящего момента, перегрев, вибрацию, потерю шага, электрические проблемы и физические повреждения.

Регулярный осмотр, правильная настройка драйвера и правильное обслуживание могут значительно продлить срок службы шагового двигателя. Когда необходима замена, выбор надежного производителя шагового двигателя и правильная спецификация двигателя имеют важное значение для достижения стабильной и точной работы в промышленных приложениях.
