Принцип и преимущества винтового шагового двигателя

Винтовой шаговый двигатель использует винт и гайку для зацепления и использует определенный метод, чтобы предотвратить вращение гайки относительно относительного положения, чтобы винт перемещался в осевом направлении.

Каковы преимущества винтового шагового двигателя?

1. При работе винтового шагового двигателя каждая фазная обмотка не находится под напряжением постоянно, а включается под напряжением по определенному правилу.




2. Угол поворота ротора для каждого входного импульсного электрического сигнала называется углом шага.




3. Винтовым шаговым двигателем можно управлять по углу и скорости в соответствии с конкретными инструкциями. Управление углом, каждый входной импульс, обмотка статора будет изменена один раз, выходной вал повернется на угол, количество шагов и количество импульсов совпадают, угловое смещение вращения выходного вала пропорционально входному импульсу. При регулировании скорости в обмотку шагового двигателя подается непрерывный импульс, на каждую фазную обмотку по очереди постоянно подается напряжение, шаговый двигатель непрерывно вращается, и его скорость пропорциональна частоте импульсов. Изменяя последовательность электрификации, то есть изменяя направление вращения магнитного поля статора, можно управлять вращением двигателя вперед или назад.




4. Винтовой шаговый двигатель обладает способностью самоблокировки. Когда управляющий импульс прекращает подачу, а обмотка, управляемая последним импульсом, продолжает пропускать постоянный ток, двигатель может оставаться в фиксированном положении, то есть остановиться в конечном положении углового смещения, управляемого последним импульсом, поэтому что шаговый двигатель может реализовать позиционирование ротора при остановке.

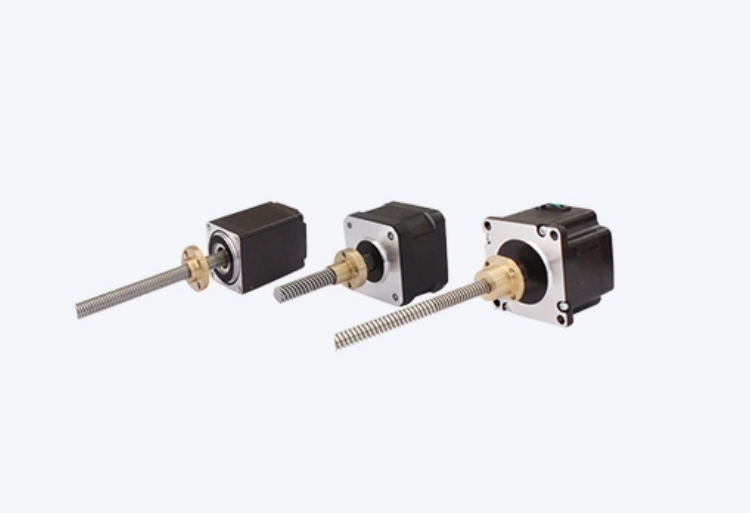

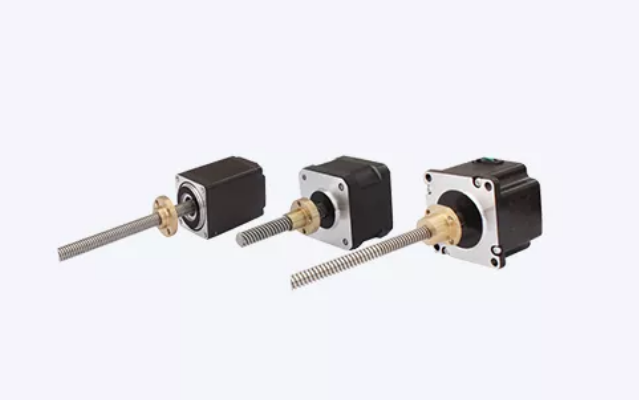

Линейные приводы с внешним ходовым винтом

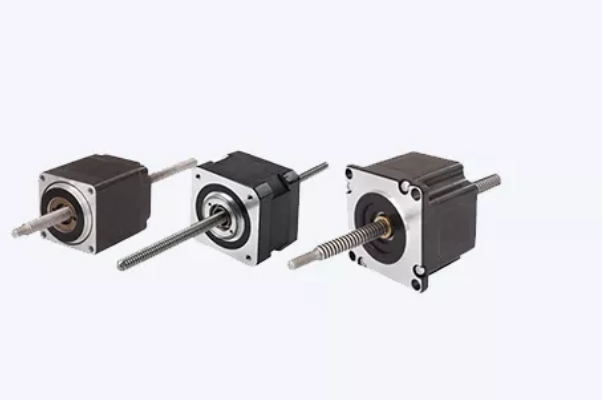

Линейный привод с невыпадающим ходовым винтом

Линейные приводы с шарико-винтовой передачей

Линейный привод с невыпадающим ходовым винтом

Винтовой шаговый двигатель сочетает в себе шаговый двигатель и ходовой винт для преобразования вращательного движения в линейное. Принцип основан на точном управлении вращением двигателя, что обеспечивает точное позиционирование и перемещение.

К преимуществам относятся высокая точность и повторяемость, способность удерживать положение без подачи энергии и отличный крутящий момент на низких скоростях, что делает их идеальными для таких применений, как 3D-принтеры и станки с ЧПУ. Кроме того, они предлагают простые системы управления, что делает их удобными для решения различных задач автоматизации.
