В мире автоматизации, робототехники и точной инженерии двигатели играют ключевую роль в преобразовании электрической энергии в механическое движение. Среди множества доступных типов двигателей шаговые двигатели и сервоприводы выделяются как два из наиболее часто используемых вариантов для приложений, требующих точного контроля. В то время как оба служат сходным целям во многих контекстах, их основные принципы, характеристики производительности и идеальные варианты использования значительно различаются. Этот пост в блоге глубоко погружается в сравнение между Stepper Motors и Servo Motors , исследуя их механику, преимущества, недостатки и практические применения. К концу у вас будет четкое представление о том, когда выбрать один над другим для вашего проекта.
Шаповый двигатель - это электромеханическое устройство, которое преобразует электрические импульсы в дискретные механические движения. В отличие от традиционных двигателей, которые непрерывно вращаются при питании, шаговые двигатели перемещаются с точными шагами или 'шагами. ' Каждый шаг соответствует фиксированному угловому вращению, как правило, от 0,9 до 1,8 ° на шаг в общих моделях, что позволяет составлять от 400 до 200 шагов на полную революцию.
Шатовые двигатели работают с использованием ряда электромагнитных катушек, расположенных вокруг центрального ротора. Ротор, как правило, представляет собой постоянный магнит или мягкое железное ядро с зубами, которые соответствуют катушкам статора. Позволяя энергии катушек в определенной последовательности, ротор перемещается по одному шагу за раз. Это шаговое действие контролируется цепью драйвера, которая отправляет импульсы в двигатель, диктуя скорость и направление вращения.
Постоянные магнитные шаговые двигатели: используйте намагниченный ротор для более высокого крутящего момента.
Переменное нежелательное шаговые двигатели: полагайтесь на не магнетизированный ротор, выровняющийся с энергичными катушками статора.
Гибридные шаговые двигатели: объедините особенности вышеупомянутых двух для улучшения производительности, что делает их самым распространенным типом сегодня.
Управление с открытой петлей: шаговые двигатели не требуют систем обратной связи для отслеживания позиции, так как количество импульсов напрямую коррелирует с положением ротора.
Высокий крутящий момент на низких скоростях: они преуспевают при обеспечении последовательного крутящего момента при стационарном или медленном движении.
Точность шага: движение предсказуемо и повторяется, с минимальной кумулятивной ошибкой.
Сервомотор - это вращающийся привод, предназначенный для точного управления угловым положением. В отличие от шаговых двигателей, сервоприводы обычно строятся вокруг постоянного тока DC или двигателя AC, в сочетании с системой обратной связи. Термин 'Серво ' относится к механизму управления замкнутым контуром, который гарантирует, что двигатель достигает и поддерживает желаемое положение.
Мотор: Обычно неясный мотор DC, хотя сервопривод AC распространены в промышленных условиях.
Устройство обратной связи: часто энкодер или потенциометр, который контролирует положение или скорость двигателя.
Контроллер: схема, которая сравнивает желаемое положение (установленное входным сигналом) с фактическим положением (с устройства обратной связи), и соответственно регулирует двигатель.
Наиболее распространенным методом контроля для хобби- сервоприводов является модуляция ширины импульса (ШИМ), где ширина импульса определяет угол цели (например, от 0 ° до 180 °). В промышленных сервоприводах более сложные контроллеры обрабатывают сложные профили движения.
Контроль с замкнутым контуром: обратная связь обеспечивает высокую точность и адаптивность к внешним нарушениям.
Высокая скорость и крутящий момент: сервоприводы хорошо работают на широком диапазоне скоростей, с пиковым крутящим моментом при более высоких оборотах.
Динамический ответ: они могут быстро приспособиться к изменениям нагрузки или требований положения.
Чтобы понять практические различия между шаговыми двигателями и сервоприводами, давайте разберем их сравнение по нескольким критическим измерениям: точность, контроль, крутящий момент, скорость, затраты, сложность и приложения.
Stepper Motors: Stepper Motors по своей природе точны из-за их пошагового движения. Например, двигатель с шагами 1,8 ° предлагает 200 различных позиций на революцию. Микростеппинг - разжигая каждый шаг в меньшие приращения - может дополнительно улучшить разрешение, достигая точности до фракций определенной степени. Однако без обратной связи они могут потерять шаги под тяжелыми нагрузками или высокими скоростями, что приводит к ошибкам позиционирования.
Servo Motors: Servo Motors Excel с точностью благодаря их обратной связи с закрытой петлей. Энкодер непрерывно контролирует положение вала, исправляя любое отклонение от цели. Это делает сервоприводы менее подверженными ошибкам, даже в различных условиях, хотя их точность зависит от качества системы обратной связи.
Сервоприводы, за их способность поддерживать точность в динамических условиях.
Шаповые двигатели: работайте в системе с открытой петлей, что означает, что обратная связь не требуется. Это упрощает настройку - связывает драйвер, отправляйте импульсы, а двигатель движется. Однако, если двигатель задерживает или пропускает шаги, система не будет знать, если не будут добавлены внешние датчики.
Сервомоты: полагайтесь на систему с замкнутым контуром, интегрируя петлю обратной связи с контроллером. Это увеличивает сложность, но обеспечивает надежность, поскольку двигатель корректирует себя в соответствии с командованной позицией.
Шаговые двигатели для простоты; сервоприводы для надежности.
Шапперные двигатели: обеспечивайте максимальный крутящий момент на низких скоростях или при стационарном (удержание крутящего момента), что делает их идеальными для применений, таких как 3D -принтеры или машины с ЧПУ, где точное расположение в состоянии покоя имеет решающее значение. Крутящий момент значительно уменьшается с увеличением скорости.
Сервомоты: предлагают высокий крутящий момент в более широком диапазоне скорости, с пиковой производительностью при более высоких оборотах. Они лучше подходят для динамических задач, таких как роботизированные руки, которые должны быстро поднимать и двигаться.
Зависит от приложения-шпионы для низкоскоростного удержания, сервоприводы для высокоскоростной работы.
Шатовые двигатели: ограниченная скорость из-за их пошаговой природы. На высоких скоростях они теряют крутящий момент и могут пропустить шаги, как правило, укрываясь на несколько сотен оборотов в минуту при практическом использовании.
Сервоприводы: предназначены для более высоких скоростей, часто превышающих тысячи оборотов, в зависимости от типа двигателя. Их система обратной связи обеспечивает плавную работу даже при этих скоростях.
Сервоприводы, для превосходной скорости.
Шаповые двигатели: как правило, дешевле и проще в реализации. Базовый шаговый двигатель , драйвер и микроконтроллер могут стоить всего 20-50 долларов, с минимальной проводкой и программированием.
Сервоприводы: более дорогие из -за добавленных компонентов (устройства обратной связи, сложные контроллеры). Хобби-сервоприводы может стоить 10-20 долларов, но промышленные сервоприводы могут заработать сотни или тысячи долларов.
Stepper Motors, для доступности и простоты использования.
Шаповые двигатели: потребляйте энергию непрерывно для удержания позиции, даже если они стационарны, поскольку катушки остаются энергичными. Это может привести к наращиванию тепла и неэффективности в статических приложениях.
Сервомоты: более эффективные в динамических сценариях, поскольку они привлекают мощность, пропорциональную нагрузке и движению. При простоя, они обычно используют минимальную энергию.
Простой и экономически эффективный дизайн.
Отлично подходит для точного позиционирования без обратной связи.
Высокий крутящий момент на низких скоростях.
Надежный в предсказуемых, низкоскоростных средах.
Ограниченная скорость и крутящий момент при более высоких оборотах.
Подвержен потери без обратной связи.
Неэффективное использование мощности при удержании позиции.
Может быть шумным из -за шага -вибраций.
Высокая точность и надежность с обратной связью.
Превосходная скорость и крутящий момент в широком диапазоне.
Адаптируется к изменению нагрузки и условий.
Более спокойная работа на высоких скоростях.
Более сложная и дорогая установка.
Требуется настройка системы управления.
Компоненты обратной связи могут потерпеть неудачу, влияя на производительность.
Меньше крутящего момента на месте по сравнению со ступенями.
3D -принтеры: шаговые двигатели управляют точным движением печатных голов и строительными тарелками, используя их точность шага и удерживая крутящий момент.
Машины с ЧПУ: используются для управления позиционированием инструмента в операциях фрезерования и резки.
Системы автофокусировки камеры: небольшие шаги регулируют позиции объектива с тонкими приращениями.
Текстильные машины: кормление резьбы и позиционирование иглы в швейных или вязаных машинах.

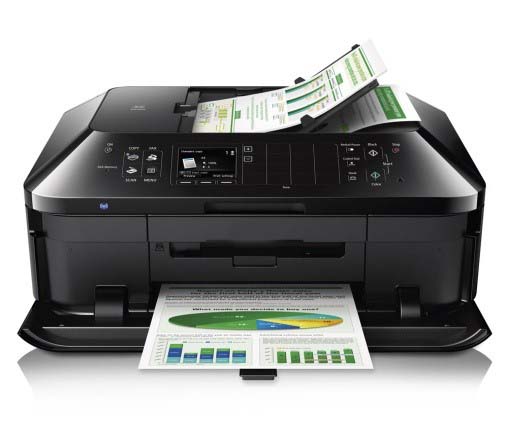

Печатные головки принтеров, бумажный корм, сканирование

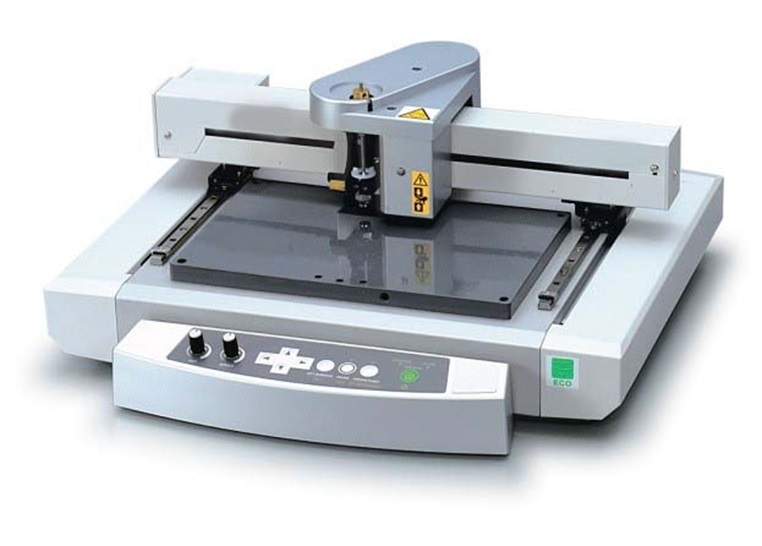

Гравирование машины XY Столовое движение

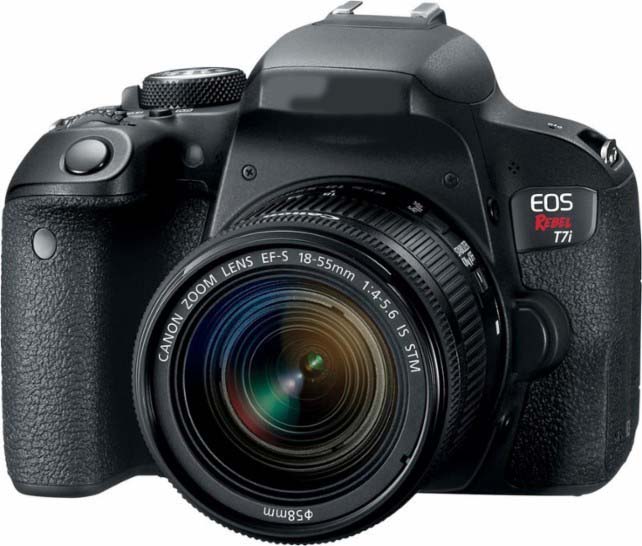

DSLR -камеры Aperture регулирование фокусировки

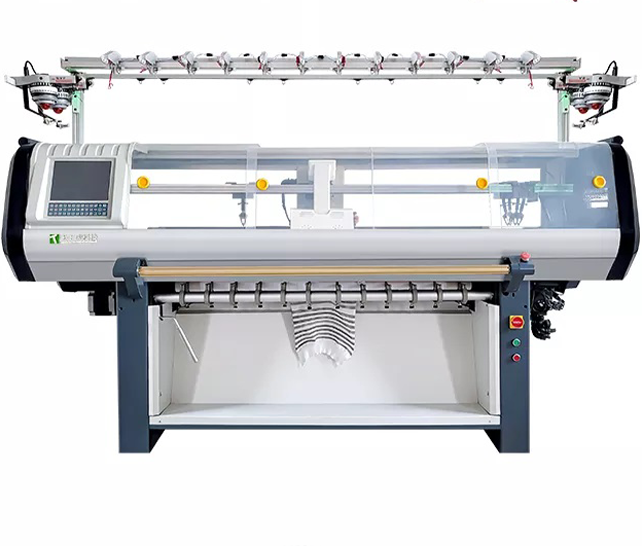

Вязаная машина
Робототехника: сервоприводы моторов питания в роботизированных руках, обеспечивая быстрое, точное движение.
Промышленная автоматизация: ездовые конвейерные ленты, сборочные линии и системы упаковки с динамическим управлением.
Автомобили RC: Hobby Servos управляют удаленными управляемыми автомобилями, самолетами и лодками.
Aerospace: Регулируйте контрольные поверхности, такие как закрылки и ручки в самолетах.

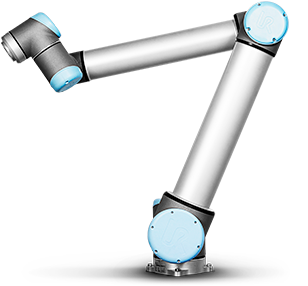

Роботы оружие, конечные эффекторы

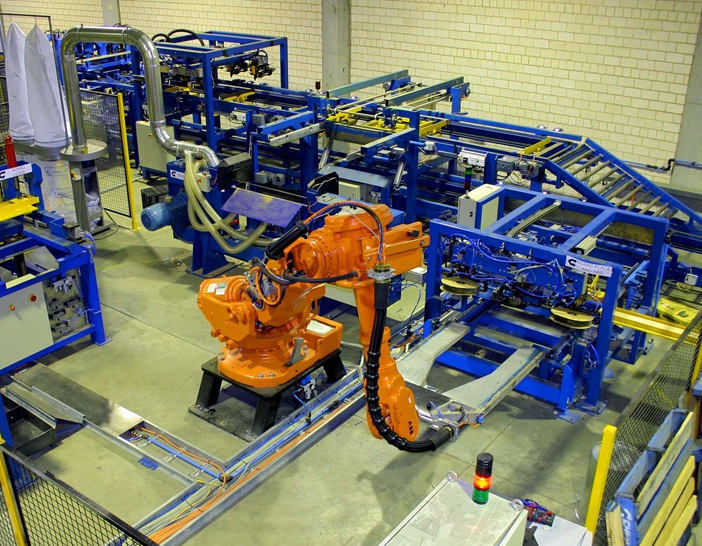

Промышленная автоматизация

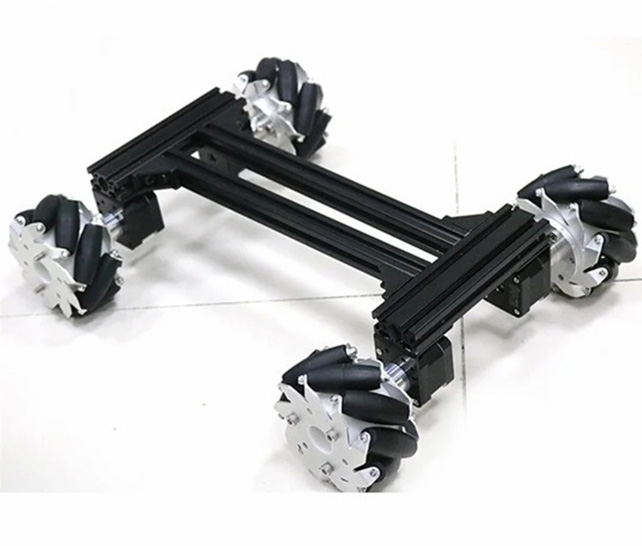

100 -миллиметровое колесо Mecanum Wheel 4WD Car Chassis с 4PCS Stepper Motor
Шаговый мотор для аэрокосмической промышленности
Решение об использовании шагового двигателя или сервопривода зависит от требований вашего проекта. Вот быстрое руководство:
Вам нужно недорогое, точное расположение на низких скоростях.
Ваше приложение не требует высокоскоростного движения.
Простота и минимальное обслуживание являются приоритетами.
Пример: DIY 3D -принтер или небольшой маршрутизатор с ЧПУ.
Вам нужен высокая скорость и динамический ответ.
Точность при различных нагрузках имеет решающее значение.
Ваш бюджет допускает более сложную систему.
Пример: роботизированная рука или промышленная конвейерная система.
В типичном 3D -принтере четыре шаговых двигателя контролируют оси x, y, z и экструдер. Система открытой петли сохраняет низкие затраты, и точность шага гарантирует, что слои находятся точно. Однако, если джема сопла, двигатель может пропустить шаги, смешивая печать-ограничение, преодолено, добавляя датчики в моделях высокого класса.
Роботизированная рука с шестью осью на заводе использует сервоприводы для каждого сустава. Управление с замкнутой петлей позволяет руку поднимать различные веса, приспосабливаться к сопротивлению и перемещаться на высоких скоростях-шаговые двигатели Tasks не могли эффективно обрабатывать скорость и ограничения крутящего момента.
Гибридные системы: Некоторые современные системы объединяют шаговые двигатели с кодерами, смешивая простоту открытой петли с надежностью закрытой петли.
Умные контроллеры: управляемые ИИ контроллеры оптимизируют производительность сервоприводов, сокращая время настройки.
Миниатюризация : оба типа двигателей сокращаются для использования в носимых устройствах и микро-роботике.
Шаровые двигатели и сервоприводы приносят уникальные сильные стороны на стол. Шаповые двигатели сияют в низкоскоростных, высоких задачах с прямой установкой, в то время как сервоприводы доминируют в высокоскоростных, адаптируемых приложениях, требующих обратной связи. Ваш выбор зависит от таких факторов, как бюджет, скорость, точность и сложность системы. Независимо от того, создаете ли вы проект хобби или проектируете промышленную машину, понимание этих различий гарантирует, что вы выбираете правильный инструмент для этой работы.
Итак, в следующий раз, когда вы столкнетесь с моторным проектом, спросите себя: нужна ли мне простота и точность в состоянии покоя, или скорость и адаптивность в движении? Ответ приведет вас к шату или сервоприводу - и успешному результату.
