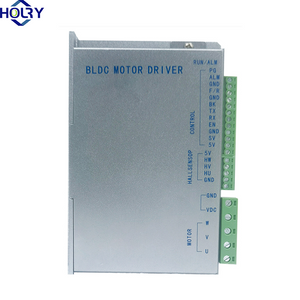

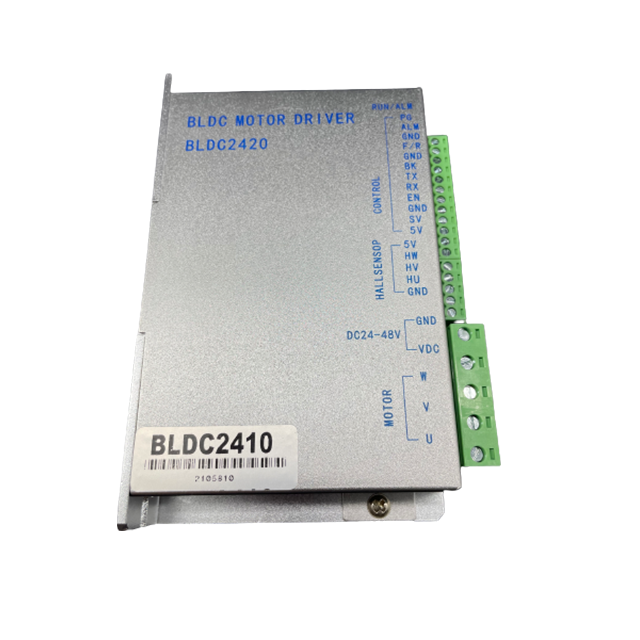

HOLRY 24V Высококачественный низковольтный бесщеточный драйвер постоянного тока с регулируемой скоростью

Внедрение бесщеточного двигателя

Драйвер бесколлекторного двигателя постоянного тока серии BLDC24 разработан нашей компанией самостоятельно.Он предназначен для высокотехнологичных продуктов, приводимых в движение бесщеточными двигателями постоянного тока средней и низкой мощности.Драйвер бесщеточного двигателя постоянного тока представляет собой экономичное и недорогое решение.Оборудование для автоматизации управления, такое как оборудование для передачи, медицинское оборудование, упаковочное оборудование, пищевое оборудование, оборудование для фитнеса, учебное оборудование, садовая техника и многие другие области.Модели: BLDC2405/BLDC2410/BLDC2420/BLDC2430;драйверы подходят для регулировки скорости трехфазных бесщеточных двигателей постоянного тока мощностью 24 В-100 Вт ~ 1000 Вт и могут обеспечивать регулировку скорости внешним потенциометром, регулировку скорости внешним аналоговым напряжением, верхний компьютер (ПЛК, микроконтроллер) и другие функции.В то же время драйвер имеет характеристики запуска с высоким крутящим моментом, быстрого торможения при запуске, переключения вперед и назад, комбинации ручного и автоматического регулирования скорости и аномального вывода сигнала тревоги.

Характеристика бесщеточного двигателя

1. Может применяться к хост-компьютеру (ПЛК или однокристальному микрокомпьютеру и т. д.) с аналоговым регулированием скорости

2. Может принимать режим ручного регулирования скорости (можно вручную подключить с помощью внешнего потенциометра) ПИД-регулятор скорости, контроль токовой петли

3. Старт-стоп-контроль

4. Прямое и обратное управление

5. Enable(EN): сигнал включения, активный низкий уровень

6. Настройка защиты от перегрузки: P-SV может устанавливать параметры защиты двигателя различной мощности.

7. Стабильный высокоскоростной выходной крутящий момент и стабильная скорость

8. Магнитная установка полюсов: 4, 7 и 8 полюсов не являются обязательными, подходят для двигателей с различными характеристиками.

9. Перегрузка по току, перенапряжение, пониженное напряжение, заблокированный ротор, недопустимый сигнал Холла, защита от перегрева

10. Выходной сигнал скорости

11. Ненормальный выходной сигнал тревоги

12. Автоматическая защита от пониженного напряжения (≤ 20 В), перегрева (> 95 °)

13. С функцией тормоза

14. Функция связи, регулировка скорости контроллера, скорость внешнего дисплея и т. д.(необходимо приобретать отдельно)

Видео драйвера бесколлекторного двигателя

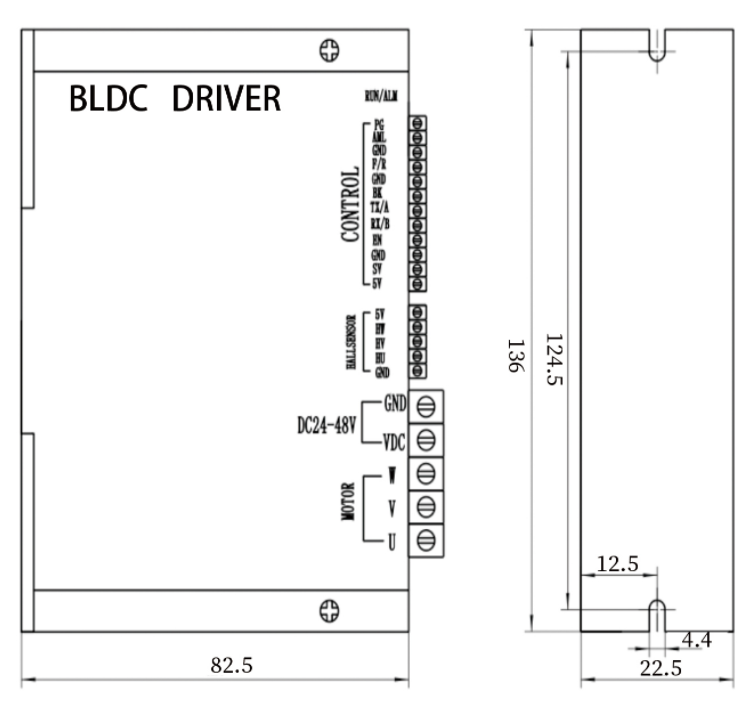

Вы можете увидеть чертеж бесщеточного двигателя на следующем рисунке, если вы заинтересованы, пожалуйста, свяжитесь с нами.

Описание функций драйвера бесщеточного двигателя

(1) Режим регулирования скорости

A. Драйвер внешне подключен к потенциометру для регулирования скорости.

B. Регулировка скорости аналогового напряжения: вы можете подключить две фиксированные клеммы внешнего потенциометра к GND и 5 В драйвера соответственно, а клемму регулировки подключить к клемме SV для регулировки скорости с помощью внешнего потенциометра (10K ~ 100K).

(2) Управление двигателем вперед/назад (F/R)

Управление включением-выключением F/R и GND может управлять направлением движения.Когда F/R и GND не подключены, двигатель вращается по часовой стрелке, в противном случае двигатель вращается против часовой стрелки.

(3) Включить (EN)

Включение-выключение клеммы управления EN относительно GND может управлять работой и остановкой двигателя.При подключении к клемме GND двигатель работает, в противном случае двигатель останавливается.

(4) Тормозной стоп (черный)

Управляйте включением-выключением BK и GND для торможения и остановки.Когда управляющий BK подключен к GND, двигатель останавливается и блокируется, а когда он отключен, тормоз останавливается, и тормозная остановка происходит быстрее, чем естественная остановка.Конкретное время остановки связано с инерцией загрузки пользовательской системы.

(5) Выход сигнала скорости двигателя (PG)

Выход импульса скорости: Выходная частота F(HZ) будет выводиться между этим портом и портом GND.Соотношение между F и скоростью двигателя N(об/мин) выглядит следующим образом: F=N*P/60, где P — количество пар полюсов двигателя, т. е. каждый выходной импульс — это количество пар полюсов двигателя. мотор.

(6) Тревожный выход

Выход сигнала тревоги драйвера: Когда порт ALM срабатывает, этот терминал подключается к GND (низкий уровень), и драйвер перестает работать сам по себе и находится в состоянии тревоги.
