NEMA — Национальная ассоциация производителей электрооборудования (NEMA) — организация, которая формирует стандарты для производства оборудования для медицинской визуализации и электрического оборудования. Целью является обеспечение безопасности, охраны окружающей среды и улучшение маркетинга отрасли.
Вам также будет интересно узнать название двигателя, почему появилось название NEMA, тогда позвольте мне ответить вам на этот вопрос.
NEMA означает Национальную ассоциацию производителей электротехнической продукции, которая была основана в 1926 году для установления стандартов для компаний, производящих электротехническую продукцию. Характеристики корпуса NEMA применимы практически к любому типу электрооборудования или проводки, установленного на открытом воздухе или на промышленных объектах. Первоначально целью NEMA было обеспечение качества электрооборудования, компонентов и проводки. Однако по мере развития технологий растет и безопасность их защиты. Сегодня электрические компоненты, такие как контроллеры, уязвимые устройства и проводка, необходимо защищать от приложений и сред, в которых они используются. Способ обеспечить такую защиту – разместить их в корпусе или шкафу.
Шаговый двигатель Nema — это широко используемый шаговый двигатель, который относится к типу двигателя, внешние размеры которого составляют 42 x 42 мм. Он обладает высокой точностью позиционирования, отличными характеристиками управления, а также стабильными и надежными характеристиками работы, поэтому широко используется в системах управления движением различного механического оборудования.
Характеристика шагового двигателя NEMA 17 состоит в том, что он имеет 4 фазы, разность фаз каждой фазы составляет 90 градусов, а один шаг - это возбуждение одной фазы. Каждый шаговый двигатель может производить точное шаговое движение, что делает его очень подходящим для приложений, требующих точного управления движением. При управлении механическим оборудованием шаговые двигатели nema 17 могут точно контролировать скорость и направление движения двигателя, контролируя ток.
Шаговые двигатели Nema 17 обычно имеют два угла шага: 1,8 градуса и 0,9 градуса. Двигателю с углом шага 1,8 градуса требуется 200 сигналов шага на оборот, а двигателю с углом шага 0,9 градуса требуется 200 сигналов шага на оборот. Требуется 400 шаговых сигналов.
Номинальное напряжение и ток шагового двигателя Nema 17 обычно определяются его рабочей средой и требованиями к нагрузке. Как правило, его номинальное напряжение составляет 12 В, 24 В или 48 В, а номинальный ток колеблется от 1 А до 5 А.
Номинальный крутящий момент шагового двигателя 42 также определяется его рабочей средой и требованиями к нагрузке. Как правило, конкретные параметры номинального крутящего момента можно найти по ссылке на наш продукт или проконсультироваться с нами для получения более подробных данных о продукте.
42 Шаговые двигатели обычно используют двухфазный или четырехфазный режим привода, при котором двигателю с двухфазным режимом привода требуются только две сигнальные линии для управления, тогда как двигателю с четырехфазным режимом привода требуются четыре сигнальные линии для управления.
Диапазон рабочих температур 42 шаговых двигателей обычно составляет -20°C~+50°C, но существуют также некоторые высокотемпературные или низкотемпературные модели, которые необходимо выбирать в соответствии с конкретной средой использования. Конечно, если в вашей системе есть система охлаждения, можно сказать и иначе. Конкретная ситуация за вами. Вы также можете связаться с нами, мы также предоставляем услуги по настройке продукта.
Шаговые двигатели NEMA 17 — это тип электродвигателей, которые широко используются в различных приложениях управления движением, таких как 3D-принтеры, станки с ЧПУ, робототехника и системы автоматизации. Они разработаны для обеспечения высокой точности и точности, а также поддержания крутящего момента на низких скоростях, что делает их идеальным выбором для применений, требующих точных и повторяемых движений.
Шаговый двигатель — это тип двигателей постоянного тока, которые движутся с шагом или шагами. Они движутся с известным интервалом для каждого импульса мощности. Эти импульсы мощности подаются драйвером двигателя и называются шагом. Поскольку каждый шаг перемещается на известное расстояние, это делает их удобными устройствами для повторяемого позиционирования. Шаговые двигатели используются в следующих областях:
Монтажное устройство: Монтажное устройство — это устройство, используемое для автоматической сварки компонентов при сборке печатных плат, поскольку машине необходимо контролировать точное положение и скорость компонентов, что способствует точным сварочным работам. Поскольку шаговый двигатель обладает характеристиками высокой точности и высокого крутящего момента, в этом аспекте применяется применение шагового двигателя, что позволяет машине для установки работать на высокой скорости и точно выполнять сварку.
Двигатель грузовой полосы: Двигатель грузовой полосы — это двигатель, используемый в торговых автоматах для выталкивания товаров из товарной полосы. Необходимо точно контролировать положение и скорость двигателя товарной полосы, чтобы подтолкнуть товар к соответствующей торговой точке. Высокая точность и надежность шагового двигателя могут обеспечить точное позиционирование и высокоскоростную работу двигателя грузовой полосы.
Подъемный двигатель: Подбирающий двигатель — это двигатель, используемый в торговых автоматах для выталкивания товаров из торговой точки. Необходимо точно контролировать положение и скорость мотора подборщика, чтобы подтолкнуть товар в руки покупателей. Высокоточные и высокомоментные характеристики шагового двигателя могут обеспечить высокоскоростную работу двигателя комплектации и точный выпуск продукции.
Двигатель монетоприемника: Двигатель монетоприемника — это двигатель, используемый для приема монет в торговом автомате. Необходимо точно контролировать положение и скорость двигателя монетоприемника, чтобы протолкнуть монеты в соответствующую память. Высокая точность и высокая надежность шагового двигателя могут гарантировать, что двигатель монетоприемника будет точно принимать и хранить монеты.

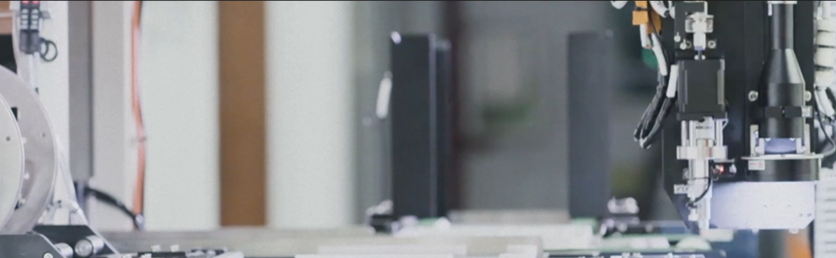

ПКБА

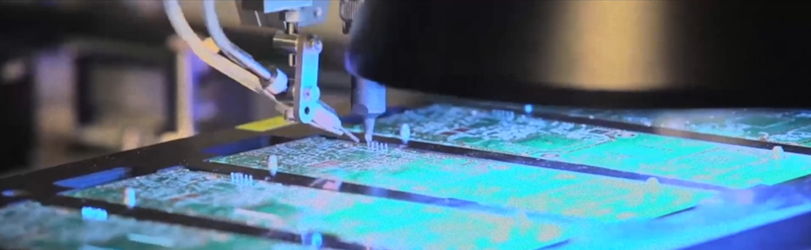

ДИСПЕНСЕР

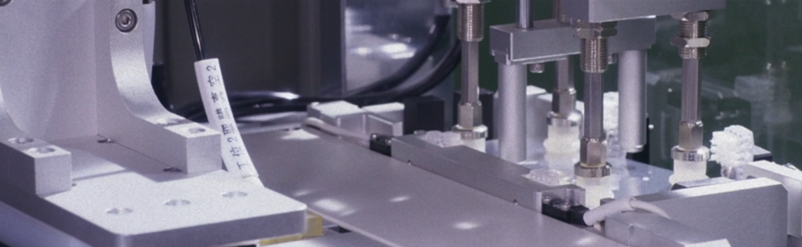

ЛИНИЯ ПО ПРОИЗВОДСТВУ ТЕЛЕФОНОВ

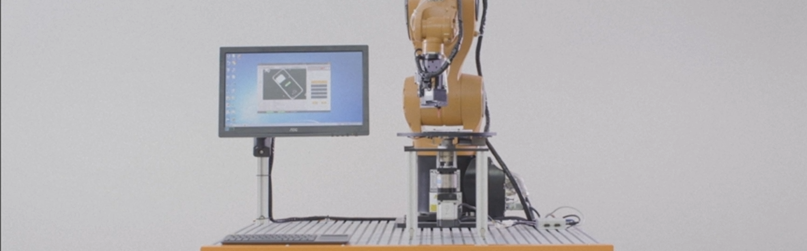

РОБОТ-РУКИ
Шаговые двигатели NEMA 17 имеют угол шага 1,8 градуса. Шаговые двигатели NEMA 17 обычно имеют больший крутящий момент, чем меньшие варианты, такие как NEMA 14, и имеют рекомендуемое рабочее напряжение 12–24 В. Более того, шаговые двигатели NEMA 17 соответствуют действующим законам и правилам США, что гарантирует их соответствие самым высоким стандартам безопасности и надежности.
Наши шаговые двигатели NEMA 17 доступны в биполярной и униполярной конфигурациях, что позволяет вам выбрать двигатель, который лучше всего соответствует вашим конкретным потребностям. Они имеют угол шага 1,8 градуса, что обеспечивает широкий диапазон скоростей и крутящих моментов для ваших приложений управления движением. Выбирайте шаговые двигатели NEMA 17 для ваших приложений управления движением и испытайте надежность, универсальность и простоту использования, которые могут предложить только двигатели, соответствующие требованиям NEMA!

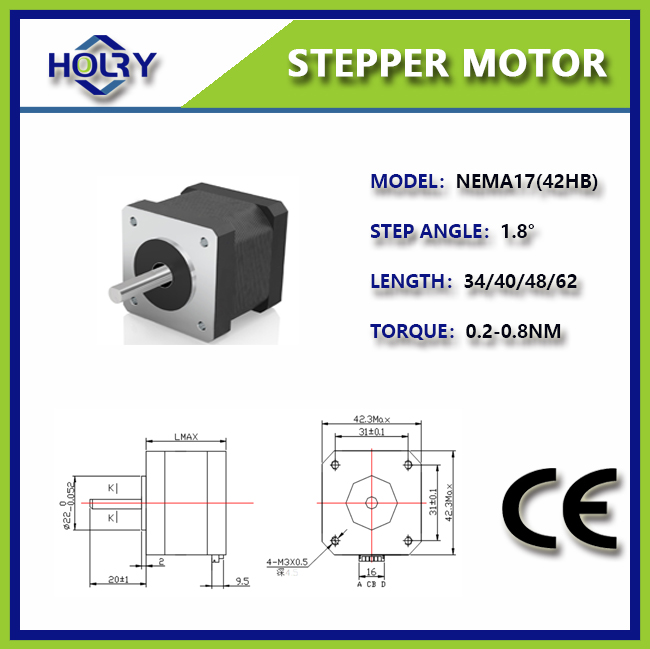

Шаговый двигатель NEMA 17 представляет собой тип биполярного или униполярного шагового двигателя с размером лицевой панели 1,7 x 1,7 дюйма (43,2 x 43,2 мм) . Термин «NEMA 17» относится к стандарту монтажа , а не к его электрическим или механическим характеристикам. Эти двигатели обычно используются в 3D-принтерах, станках с ЧПУ и робототехнике для точного контроля положения.
Двигатель NEMA 17 работает, последовательно подавая питание на свои катушки, заставляя ротор двигаться дискретными шагами. Каждый импульс, посылаемый драйверу двигателя, вращает вал двигателя на фиксированный угол (обычно 1,8° на шаг или 200 шагов на оборот ). Это пошаговое движение обеспечивает точное позиционирование без датчиков обратной связи.
Важные параметры включают в себя:
Угол шага (например, 1,8° или 0,9°)
Удерживающий момент (измеряется в Н·см или унциях·дюйм)
Номинальный ток на фазу
Напряжение
Сопротивление и индуктивность на обмотку
Тип и длина вала
Эти характеристики определяют выходной крутящий момент, скорость и совместимость с вашим приводом или контроллером.

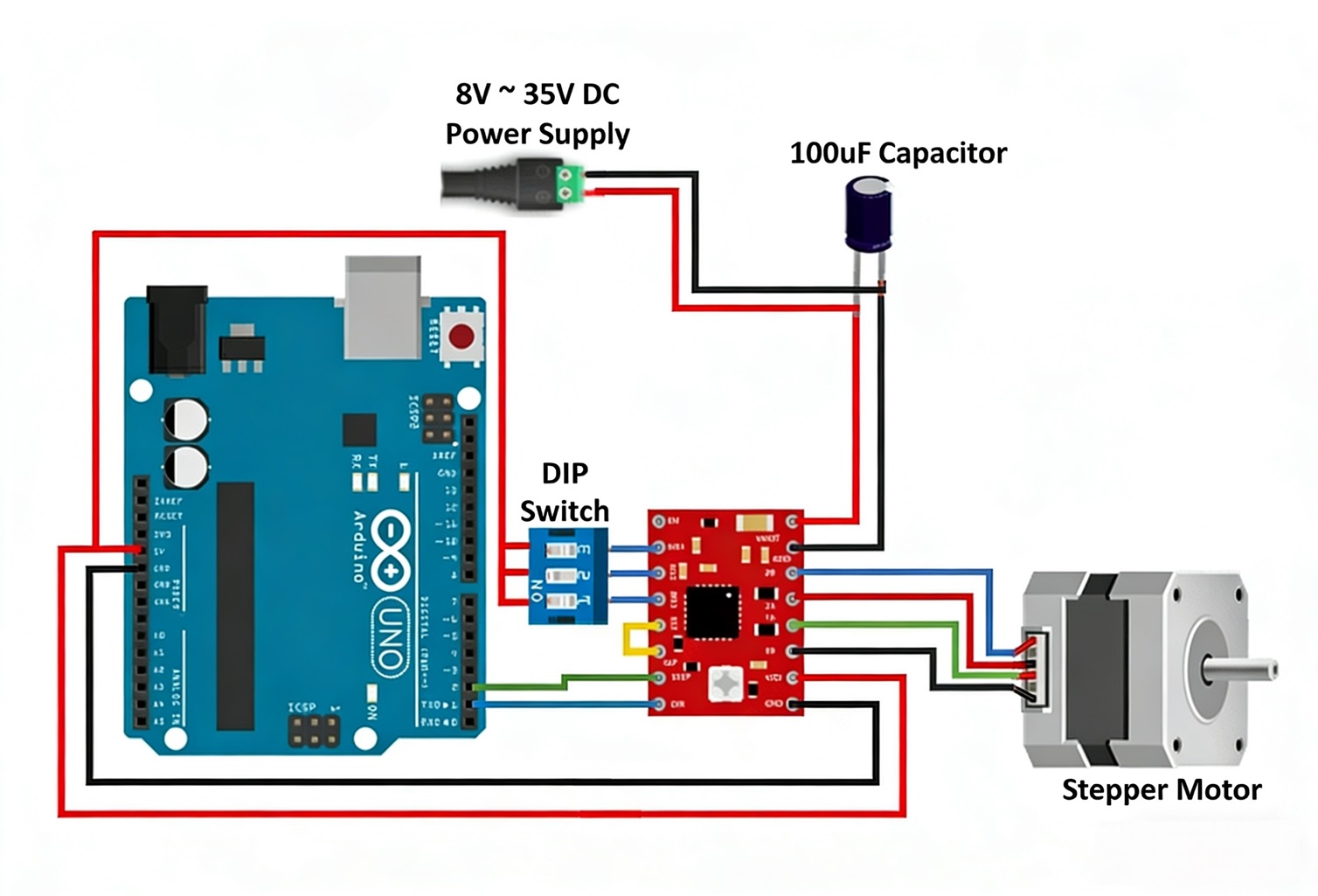

К распространенным драйверам шаговых двигателей относятся A4988, DRV8825, TMC2208 или TMC2209, в зависимости от ваших текущих требований и устойчивости к шуму.
A4988 → Базовый, доступный по цене, подходит для слаботочных применений.
DRV8825 → Поддерживает более высокие токи и микрошаговые возможности.
TMC2209 → Очень тихий, эффективный и поддерживает бездатчиковое наведение (отлично подходит для 3D-принтеров).
Двигатели NEMA 17 обычно питаются от напряжения от 12 до 24 В постоянного тока , в зависимости от возможностей вашего водителя. Драйвер регулирует ток на обмотки двигателя, поэтому правильно установите ограничение тока, чтобы не допустить перегрева Всегда подключайте двигатель к приводу перед включением питания, чтобы избежать повреждений. .
Пропуски или вибрация могут быть вызваны:
Недостаточный ток или неправильные настройки драйвера.
Механическое заклинивание или чрезмерная нагрузка на вал
Низкое напряжение питания
Несоответствие микрошагов между драйвером и контроллером.
Чтобы исправить это, немного увеличьте ограничение тока, проверьте механическое выравнивание и убедитесь в правильной настройке микрошагов в вашей прошивке или драйвере.
Биполярный шаговый двигатель имеет четыре провода и требует, чтобы ток протекал в обоих направлениях через каждую катушку. Он обеспечивает более высокий крутящий момент и более распространен в современных приложениях.
Униполярный шаговый двигатель обычно имеет пять или шесть проводов, им легче управлять, но он обеспечивает меньший крутящий момент при том же размере. В большинстве 3D-принтеров и станков с ЧПУ используются для повышения производительности биполярные двигатели NEMA 17 .
Да, но с ограничениями. Шаговые двигатели предназначены для точного позиционирования, а не для высокоскоростного непрерывного вращения. Если вам нужно плавное, быстрое или энергоэффективное вращение, обычно лучше использовать двигатель постоянного тока или бесщеточный двигатель. Однако при медленном, контролируемом или прерывистом движении двигатели NEMA 17 работают очень хорошо.
Чтобы правильно подобрать двигатель NEMA 17, рассчитайте момент нагрузки, который ваша система должна перемещать или удерживать. Учитывайте такие факторы, как:
Вес движущихся частей
Трение в механической системе
Требования к скорости (более высокая скорость = меньший крутящий момент)
Передаточное число или шаг ходового винта (если применимо)
Как только вы узнаете необходимый крутящий момент, выберите двигатель NEMA 17, который обеспечивает удерживающий момент как минимум на 25–30 % выше расчетного значения для надежной работы.
