NEMA 17 42×42 мм 1,5 A 1,8° 0,9° 2,4 Н·см Гибридный шаговый двигатель для датчика высоты

Наши шаговые двигатели имеют следующие характеристики:
1. Угол шага небольшой, а точность высокая;2. Количество пар полюсов равно количеству зубьев ротора, которое может быть изменено в широком диапазоне в соответствии с потребностями;3. Индуктивность обмотки мало меняется в зависимости от положения ротора, что позволяет легко добиться наилучшего контроля работы;4. Оси. Для намагничивающей магнитной цепи использование новых материалов с постоянными магнитами с высокой магнитной энергией способствует улучшению производительности двигателя;5. Магнит ротора обеспечивает возбуждение;нет явных колебаний во всей рабочей зоне.

Наши шаговые двигатели в основном используются в: 3D-принтерах, промышленных роботах, медицинском оборудовании, офисной автоматизации и другом оборудовании.
  • 42HB

  • HOLRY

ДЛИНА (ММ):
КРУТЯЩИЙ МОМЕНТ (НМ):
Угол шага :
штат:
Количество:

Описание продукта

Краткое описание


1. Малый угол шага и высокая точность;

2. Количество пар полюсов равно количеству зубьев ротора, которое может изменяться в широких пределах в зависимости от потребностей;

3. Индуктивность обмотки мало меняется в зависимости от положения ротора, что позволяет легко добиться наилучшего контроля работы;

4. Осевая магнитная цепь намагничивания с использованием нового типа материала постоянного магнита с высокой магнитной энергией способствует улучшению производительности двигателя;

5. Магнит ротора обеспечивает возбуждение;нет явных колебаний во всей рабочей зоне.


Правила именования


42 HB 40 F 105 B- -06 ○1 ○2 ○3 ○4 ○5 ○6 ○7

○1: 42: Рама двигателя: 42*42 мм

○2: HB: гибридный шаговый двигатель

○3: 40: Длина корпуса двигателя

○4: F: Количество отведений: четыре линии, S: шесть линий, E: 8 линий

○5: 105: значение номинального тока двигателя 1,5 А.

○6: B: На валу двигателя имеется плоская проволока, CL означает шестерню D означает двойной выходной вал PJ означает шпоночный паз

○7:06: Производный номер


Краткое введение технических характеристик

Общие технические характеристики


● Шаговый двигатель используется в случаях низкой скорости --- скорость не превышает 1000 оборотов в минуту (6666 имп/с при 0,9 градуса), предпочтительно между 1000-3000 имп/с (0,9 градуса), и здесь его можно использовать путем замедления устройство.Когда двигатель имеет высокую эффективность работы и низкий уровень шума;

● Лучше не использовать полношаговое состояние шагового двигателя, поскольку в полношаговом состоянии велика вибрация;

● Значение напряжения в спецификации двигателя не является значением управляющего напряжения.Конкретное управляющее напряжение может быть выбрано в соответствии с драйвером шагового двигателя (рекомендация: двигатели 42 и ниже используют 12-24 В, 57 двигателей используют 24-48 В постоянного тока, 86 используют 48-80 В постоянного тока, 110 двигателей принимают напряжение выше 80 В постоянного тока)

● Для нагрузок с большими моментами инерции следует выбирать двигатель с большим габаритом;

● Когда двигатель работает с относительно высокой скоростью или большой инерционной нагрузкой, он обычно не запускается с рабочей скоростью, а использует постепенное увеличение частоты для увеличения скорости.Во-первых, двигатель не теряет шаг, а во-вторых, это позволяет снизить шум и повысить точность позиционирования упора;

● Для обеспечения высокой точности эту проблему следует решить путем механического замедления, увеличения скорости двигателя или использования драйвера с большим номером подразделения;

● Двигатель не должен работать в зоне вибрации, при необходимости это решается изменением напряжения, тока или добавлением некоторого демпфирования;

● Когда двигатель работает со скоростью ниже 600 имп/с (0,9 градуса), он должен приводиться в действие малым током, большой индуктивностью и низким напряжением.


Механические технические характеристики


● При установке/демонтаже конца вала шагового двигателя с муфтой не ударяйте молотком по концу вала.(Молоток ударяет прямо по концу вала, и энкодер на другом конце вала шагового двигателя может быть поврежден);

● Старайтесь выровнять концы вала в наилучшем состоянии, чтобы обеспечить хорошую соосность, в противном случае может возникнуть вибрация, подшипник может быть поврежден, и вал может даже сломаться;

● Двигатель можно использовать в местах, на которые могут попасть капли воды или масла, но он не является полностью водонепроницаемым или маслостойким.Уровень защиты по умолчанию — IP54.Поэтому двигатель нельзя размещать или использовать в среде, подверженной коррозии от воды или масла (при необходимости для получения специального уровня защиты свяжитесь с нами!);

● Если двигатель подключен к редуктору, при использовании шагового двигателя необходимо добавить сальники, чтобы предотвратить попадание редуктора в шаговый двигатель;

● Не погружайте кабель двигателя в масло или воду.Убедитесь, что на кабель не действует момент или вертикальная нагрузка из-за внешнего изгибающего усилия или собственного веса, особенно на кабельном выходе или соединении.

● При движении двигателя кабель (то есть тот, который сконфигурирован с двигателем) должен быть прочно закреплен на неподвижной части (относительно двигателя) и для его задержки должен использоваться дополнительный трос, нагруженный в тросовой опоре, чтобы напряжение изгиба можно было свести к минимуму.Радиус колена кабеля должен быть как можно больше.



ГИБРИДНЫЙ ШАГОВЫЙ ДВИГАТЕЛЬ---42НВ 1,8°

ШАГОВЫЙ ДВИГАТЕЛЬ NEMA17 O1



Элемент

Технические характеристики

Угол шага

1.8

Точность угла шага

±5% (полный шаг, без нагрузки)

Точность сопротивления

±10%

Индуктивность Точность

±20%

Повышение температуры

80C Макс. (номинальный ток, 2 фазы)

Температура окружающей среды

-20С~+50C

Изоляционное сопротивление

100 МОм мин.,500 В постоянного тока

Диэлектрическая прочность

500 В переменного тока в течение одной минуты

Радиальный зазор вала

0,02Макс.(нагрузка 450 г)

Осевой люфт вала

0,08 Макс.(нагрузка 450 г)

Класс изоляции

В (130°)


Спецификация техники


Ряд

Модель

Длина двигателя

Номинальное напряжение

Номинальный ток

Фазовое сопротивление

Индуктивность фазы

удерживающий крутящий момент

Ведущий провод

Инерция ротора

Вес двигателя

Л (мм)

(В)

(А)

(Ом)

(мГн)

(кг.см)

(НЕТ.)

(г.см²)

(г)

42ХБ34Ф04АБ

34

13.2

0.4

33

45

2.4

4

34

200

42ХБ34Ф08АБ

34

4.96

0.8

6.2

10

2.4

4

34

200

42ХБ34Ф105АБ

34

2.7

1.5

1.8

2.4

2.4

4

34

220

42ХБ40Ф102АБ

40

6.5

1.2

6

13

3.0

4

50

220

42ХБ40Ф107АБ

40

2.4

1.7

1.5

2.5

3.5

4

50

220

42ХБ40Ф05АБ

40

4.1

0.5

8

15

2.6

4

50

250

42ХБ44Ф05А

44

8.9

0.5

18

23

2.9

4

54

250

42HB44F1AB

44

8

1

8

16

3.5

4

54

250

42ХБ48Ф04АБ

48

8.0

0.4

20

40

4.0

4

68

280

42ХБ48Ф08АБ

48

7.2

0.8

9

15

4.5

4

68

280

42ХБ48Ф105АБ

48

4.2

1.5

2.8

4.8

4.0

4

68

280

42ХБ62Ф2АБ

62

3.2

2.0

1.6

3.0

8.0

4

75

320


Dimensions


ШАГОВЫЙ ДВИГАТЕЛЬ NEMA17 42 02

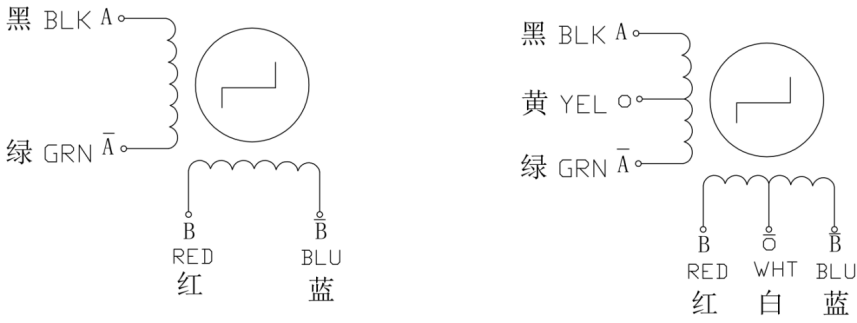

Схема подключения

ШАГОВЫЙ ДВИГАТЕЛЬ nema 17 42 03






Видео продукта


Часто задаваемые вопросы

ШАГОВЫЙ ДВИГАТЕЛЬ ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Есть ли у вас контактная информация в Интернете?

A1: Да, WhatsApp +86 13646117381

2. Как мы можем узнать качество продукции?

A2: мы предлагаем вам заказать образец.Кроме того, вы можете отправить нам электронное письмо с подробными фотографиями для проверки, если вы не можете получить достаточно информации на странице продукта.

3. Это ваша окончательная цена?Можно мне скидку?

A3: Наша цена является заводской ценой, и если ваше количество больше, мы предоставим вам скидку.

4. Есть ли дешевая стоимость доставки для импорта в нашу страну?

A4: Да, у нас есть обычная транспортная компания, у них очень хорошая цена.

5. Можем ли мы посетить ваш завод?

A5: Да, добро пожаловать.№ 295, Fumin Road, город Лучэн, Цишуянь, город Чанчжоу, провинция Цзянсу, Китай.


6. Какая гарантия на вашу продукцию?

A6: Гарантия на все продукты в течение одного года, бесплатное обслуживание в течение 10 лет.
