DS556 — это новый двухфазный цифровой шаговый привод с функцией отладки последовательного порта, выпущенный компанией GET Technology Co., Ltd. Он использует новейшую 32-битную технологию управления DSP и интегрирует спецификации стандартного протокола MODBUS-RTU.
Отрасль применения: лазерная маркировочная машина, оборудование для обработки жгутов проводов, автоматическая паяльная машина, дозатор, рекламное оборудование и медицинские приборы.

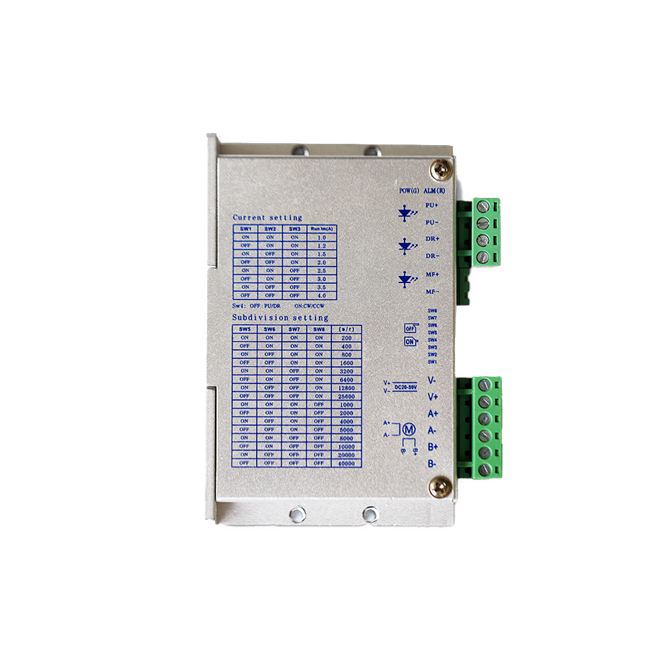

DS556
HOLRY
| цвет: | |
|---|---|
| Размер: | |
| Количество: | |
Описание продукта

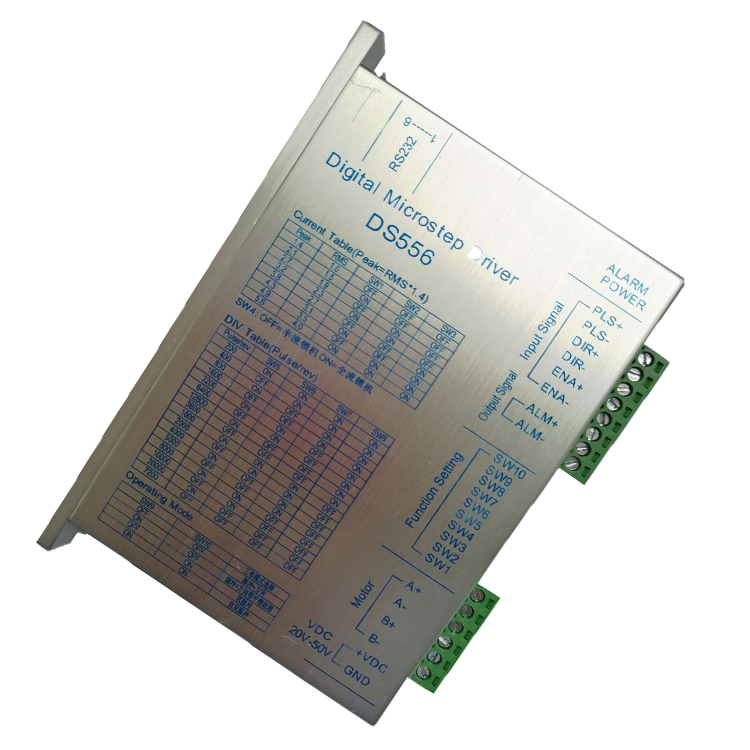

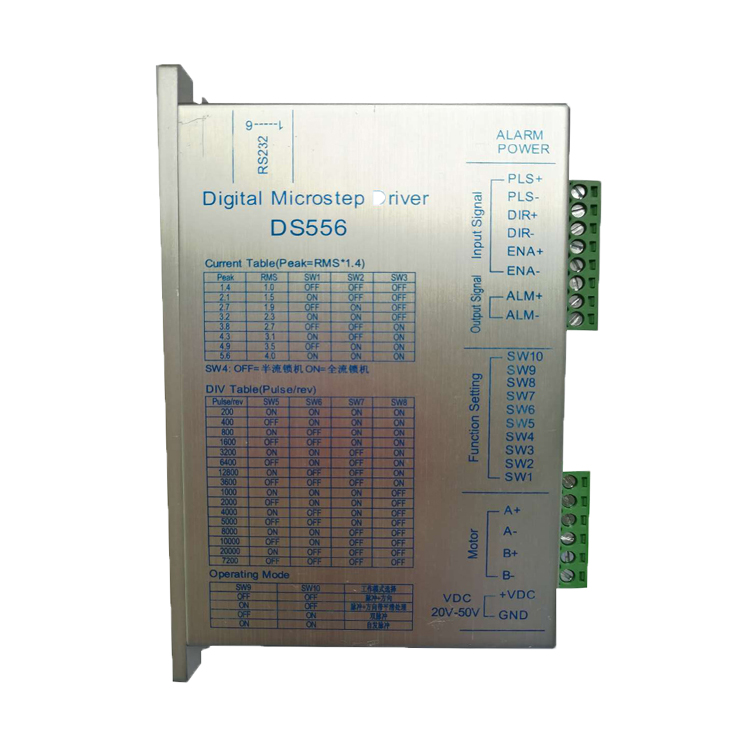

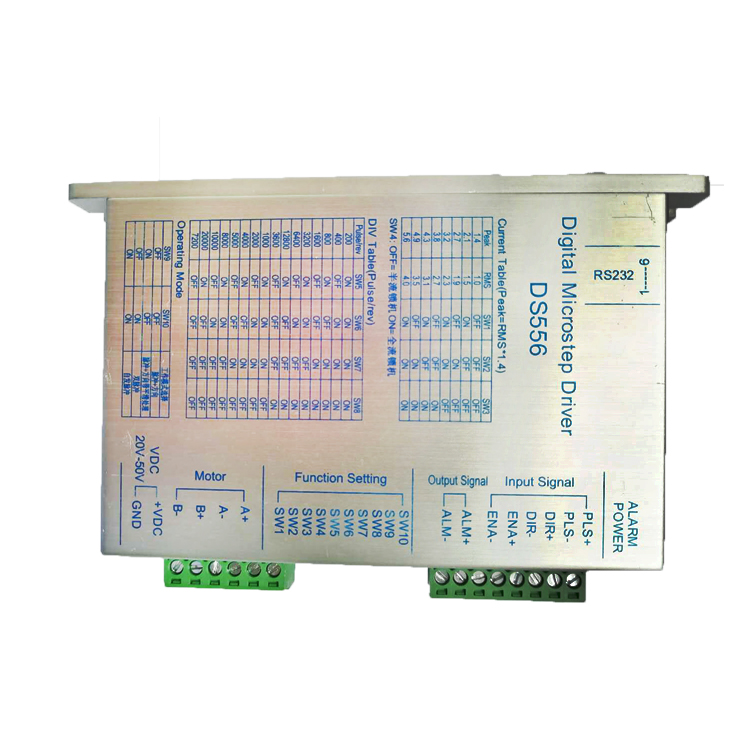

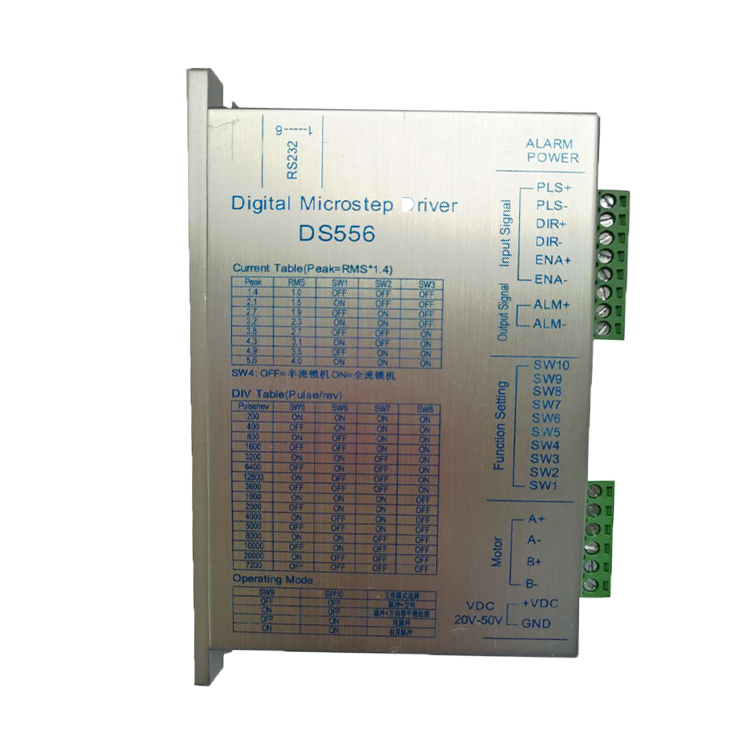

DS556 Цифровой двухфазный шаговый привод
Профиль продукта
Ⅰ. краткое содержание
DS556 — это новый двухфазный цифровой шаговый привод с функцией отладки последовательного порта, выпущенный компанией GET Technology Co., Ltd. Он использует новейшую 32-битную технологию управления DSP и интегрирует спецификации стандартного протокола MODBUS-RTU.Пользователи могут устанавливать несколько параметров, таких как 200-40000, с помощью верхнего программного обеспечения для отладки компьютера, что значительно расширяет практические функции продукта и в большинстве случаев может удовлетворить потребности приложений.
Привод DS556 использует принцип управления сервоприводом и объединяет технологию векторного управления, встроенную дифференциальную технологию и технологию адаптивной фильтрации, что значительно оптимизирует производительность шагового двигателя с низкой, высокой скоростью, стабильной работой и низким уровнем шума. Точный и Технология плавного векторного управления током чистой струны эффективно снижает нагрев двигателя.
Напряжение привода привода DS556 находится в диапазоне от 20 до 50 В постоянного тока с двухфазным гибридным шаговым двигателем с пиковым током ниже 5,6 А и внешним диаметром от 42 до 86 мм.
2. характеристика
● с функцией отладки последовательного порта ● Внешний код набора выбирает режим работы привода.
● Новая 32-битная технология DSP. ● Небольшой размер и простота установки.
● может управлять 4-, 6- и 8-линейными двухфазными шаговыми двигателями. ● -светоизолированный вход дифференциального сигнала
● встроенная дифференциальная точная настройка. ● Частота импульсного отклика до 200 кГц (более высокая регулируется).
● диапазон набора подразделений: 200–40 000. Ток ● легко настраивается и может быть установлен в диапазоне 0,1–5,6 А с.
● прецизионный контроль тока значительно снижает нагрев двигателя. ● низкий уровень вибрации и низкий уровень шума.
● имеет функции защиты, такие как избыточное давление, пониженное давление и сверхток.
3. Область применения
Подходит для различного автоматического оборудования и инструментов малого и среднего размера, таких как: гравировальный станок, маркировочный станок, резак, плоттер, станки с ЧПУ, оборудование для автоматической сборки и т. д. Пользователь ожидает небольшой шум, эффект от применения высокоскоростного устройства. особенно хорош.
II.Электрические, механические и экологические показатели
1. Электрические индикаторы
объяснять | ДС556 | |||
наименьшее значение | репрезентативная стоимость | максимальная стоимость | единица | |
выход | 1.4 | - | 5.6 | A |
Введите напряжение питания | 20 | 36 | 50 | В постоянного тока |
Управление входным током сигнала | 7 | 10 | 16 | мА |
Шаговая частота импульсов | 0 | - | 200 | КГц |
изоляционное сопротивление | 50 | МОм | ||
2. Используйте среду и параметры
метод охлаждения | Естественное охлаждение, отвод тепла вентилятором | |
среда обслуживания | повод | Нельзя размещать рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана, агрессивных газов, слишком большой влажности и сильных вибраций, не допускайте попадания горючего газа и проводящей пыли. |
температура | 0——50℃ | |
влажность | 40—90% относительной влажности | |
вибрировать | 10~55Гц/0,15мм | |
Сохраняйте температуру | -20℃~65℃ | |
3. Схема механической установки
Рисунок 1. Диаграмма установочных размеров (единица измерения: мм)
Рекомендуется использовать боковую установку, чтобы обеспечить лучший эффект рассеивания тепла. При выборе конструкции и размера установки обратите внимание на размер клемм и проводку!
4. Усилить отвод тепла
1) Надежная рабочая температура привода обычно находится в пределах 50 ℃, а двигателя — в пределах 80 ℃;
2) Рекомендуется выбрать автоматический режим половинного потока, то есть, когда двигатель останавливается, ток автоматически уменьшается вдвое, чтобы уменьшить нагрев двигателя и привода;
3) При установке привода используйте боковую установку и создавайте сильную конвекцию воздуха снизу привода;при необходимости установите вентилятор рядом с приводом, чтобы обеспечить конвекцию воздуха, способствовать отводу тепла от привода и обеспечить работу привода в надежном диапазоне рабочих температур.
III.Знакомство с интерфейсом привода и проводкой
1. Описание интерфейса
1）Интерфейс управляющего сигнала
имя | функция |
П ЛС + | Импульсный сигнал управления: + 5 В- + 24 В может управляться, линия подъема эффективна, при каждом импульсе двигатель переходит от высокого к низкому. Для надежного ответа на импульсный сигнал ширина импульса должна быть более 2 с. |
П ЛС - | |
НАПРАВЛЕНИЕ+ | Сигнал управления направлением: + 5 В-+ 24 В может управляться, сигнал высокого/низкого уровня. Чтобы обеспечить надежное направление двигателя, сигнал направления должен быть установлен перед импульсным сигналом в течение как минимум 5 с. Начальное направление работы двигателя Это связано с проводкой двигателя, и любая межфазная обмотка (например, А+, А-обмен) может изменить первоначальное направление работы двигателя. |
DIR- | |
ЭНА+ | Включение управляющего сигнала: + 5 В-+ 24 В может управляться, сигнал высокого/низкого уровня. Чтобы включить или запретить работу двигателя. Когда ENA + к + 5 В и ENA-к низкому уровню, привод отключит ток каждой фазы двигатель оставляет двигатель в свободном состоянии, когда шаговый импульс не реагирует. Когда эта функция не требуется, конец разрешающего сигнала может быть приостановлен. |
ЭНА- |
2）Интерфейс выходного сигнала
имя | функция |
АЛМ+ | Выходной сигнал тревоги: при возникновении тревоги перегрузки по току, избыточного давления или пониженного давления активируется выходной сигнал тревоги; ALM + подключается для подключения сопротивления к положительному полюсу выходного источника питания, ALM-подключается к сигнальному входу контроллера;максимальный ток привода составляет 50 мА. |
АЛМ- |
3）Мощный электрический интерфейс
имя | функция |
GND | Заземление источника питания постоянного тока |
+В постоянного тока | Катод источника питания, диапазон: 20–50 В постоянного тока, рекомендуется + 36 В. |
А+, А- | Фазовая катушка двигателя А |
Б+、Б- | Катушка фазы B двигателя |
4）232 коммуникационный интерфейс
Интерфейс связи последовательного порта, управляемый DS556, использует разъем RJ12, который можно подключить к ПК через USB-инструмент преобразования последовательного порта TTL.Подключение под напряжением запрещено! На стороне ПК клиент может установить необходимые параметры, такие как ток, деление, режим работы и т. д., в зависимости от верхнего интерфейса программного обеспечения компьютера.
Номер терминала | символ | имя | объяснять |
1 | GND | RS232-связь | 0 В |
2 | TXD | Передающий терминал RS232 | |
3 | Северная Каролина | ||
4 | прием | Приемная сторона RS232 | |
5 | Северная Каролина | ||
6 | Северная Каролина |
▶ Примечание. Кабели, подключенные DS556 к ПК, должны быть проверены перед использованием в качестве специальных кабелей (подключаются случайным образом в зависимости от ситуации пользователя), чтобы избежать повреждений.
5）Индикация состояния
Зеленый светодиод является индикатором питания. Он горит, когда диск включен, и гаснет, когда диск выключен.
Красный светодиод является индикатором неисправности, который мигает в течение 3 секунд, когда неисправность устранена пользователем. Красный светодиод часто гаснет. Красный светодиод, мигающий в течение 3 секунд, представляет различную информацию о неисправности, как показано в следующей таблице:
номер заказа | Количество миганий | Сигнал мигания красного светодиода | Поиск неисправностей |
1 | 1 |
| Перегрузка по току, альтернативное короткое замыкание или плохой контакт. |
2 | 2 |
| Ошибка перенапряжения (напряжение > 50 В постоянного тока) |
3 | 3 |
| Неисправность пониженного напряжения (напряжение |
4 | 5 |
| Обрыв цепи двигателя (отсутствие фазы) |
