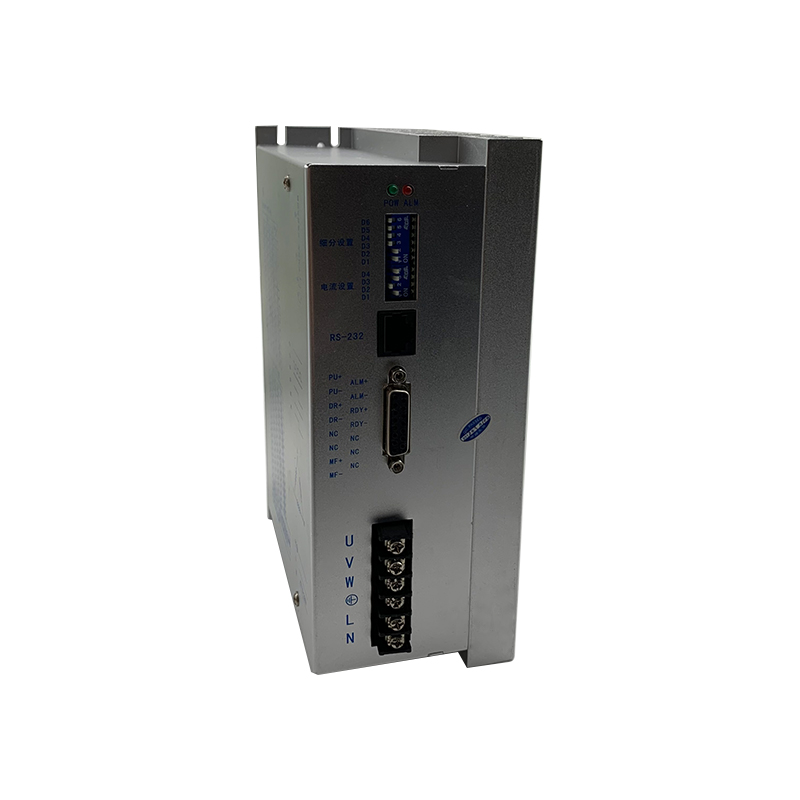

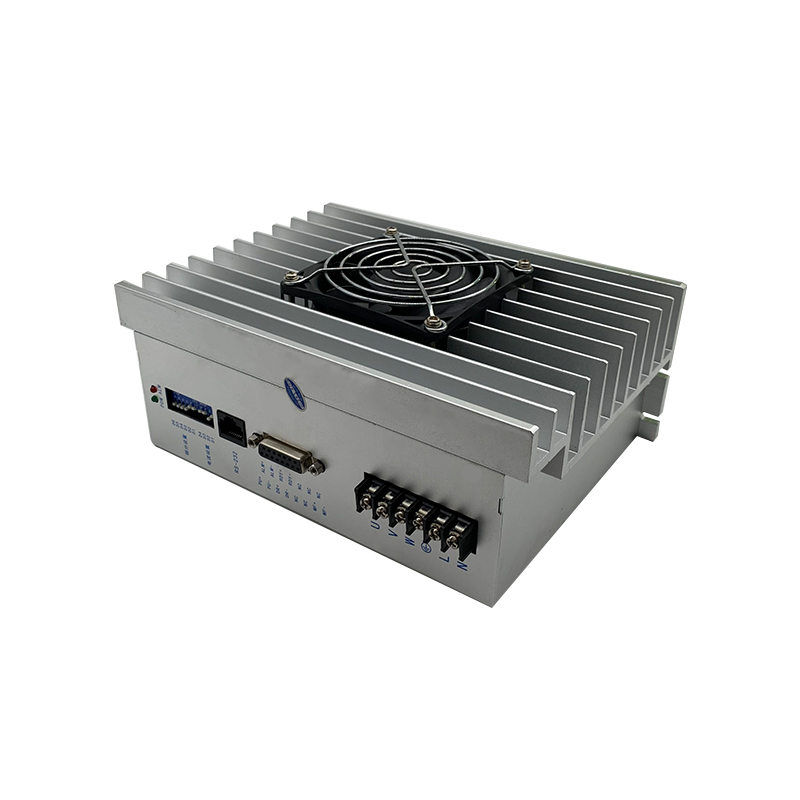

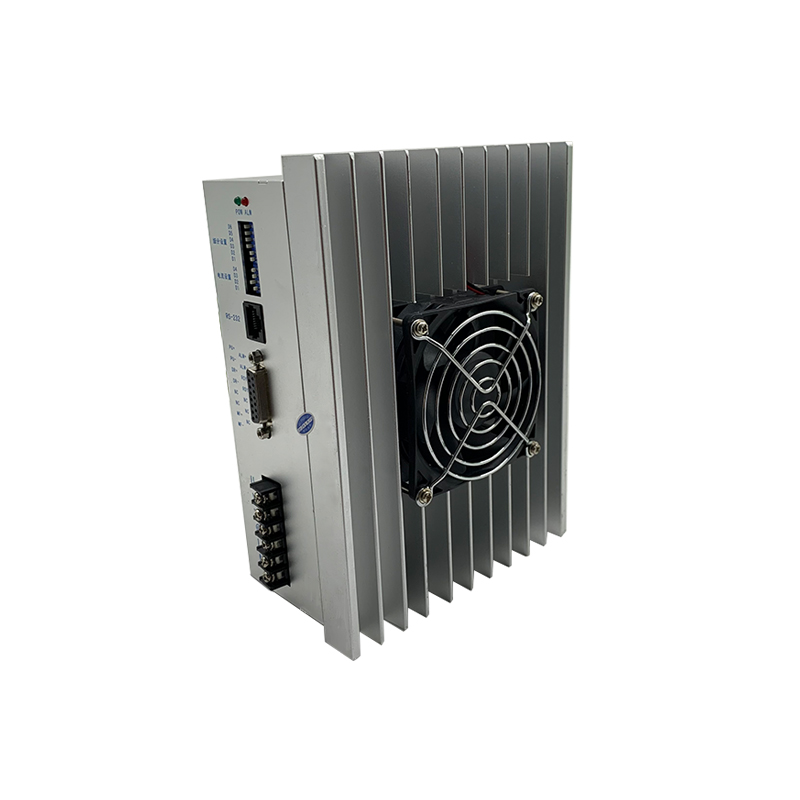

Машина маркировки лазера БХД3278 ровной деятельности водителя шагового Мортора Холри минимальная вибрация и шум

ВОДИТЕЛИ---БХД3278

Серия продуктов BHD3278 представляет собой трехфазный высоковольтный шаговый двигатель нового поколения, который разработан на основе высокоскоростного трехфазного драйвера шагового двигателя DSP + IPM DIGITAL и дополнен передовыми интеллектуальными алгоритмами управления.По сравнению с обычной моделью DSP + IPM, новый тип значительно улучшен во многих аспектах, включая адаптацию двигателя, адаптацию внешнего сигнала, частоту импульсов приема, срок службы, надежность, стабильность и почти полное отсутствие вибрации или шума.Этот новый драйвер подходит для различных типов трехфазных гибридных шаговых двигателей с током на 7,0 А ниже и наружным диаметром 57-130 мм (диапазон крутящего момента: 2 Нм-60 Нм).Точность позиционирования может достигать 6000 шагов/оборотов.Эта серьезная продукция имеет самую большую особенность некоторых типов, интегрируя функцию управления движением во внутреннюю систему, поддерживая управление сенсорным экраном и ввод данных, а также в соответствии с потребностями клиента, предустановленную систему штамповки, автоматическую систему подачи и резки или индивидуальную произвольно сложную одну ось. функция управления движением.

Приложения драйверов

Этот внутренний интегрированный цифровой интерфейс ввода-вывода с 4 входами и 2 выходами драйвера может удовлетворить общие требования к управлению движением.Продукция широко используется в крупных и средних  оборудование с цифровым управлением высокого разрешения для гравировального станка, станок для шлифовки кристаллов, станок с цифровым управлением среднего размера, компьютерная вышивальная машина, упаковочное оборудование, система резки и подачи и т. д.

Функции

Характеристики режима напряжения драйверов

● Двойной режим высокого и низкого напряжения подходит для двигателей от низкого напряжения от 50 до 300 В.

Импульсные характеристики драйверов

● Двойной режим одиночного и двойного импульса подходит для режима импульса + ​​направления и режима двойного импульса CW, CCW.

Характеристики крутящего момента драйверов

● Благодаря большому крутящему моменту, режиму управления связью и т. д. он подходит для применения

● интегрирование функции управления движением без использования ПЛК или контроллера движения

● Им можно управлять напрямую с сенсорного экрана или загружать параметры.

● Настройка 16 угловых передач с постоянным крутящим моментом, максимальное разрешение составляет 60000 шагов/оборотов.

Частотные характеристики драйверов

● Максимальная частота отклика может достигать 500 тысяч пакетов в секунду, что в 2,5 раза быстрее, чем у традиционного драйвера.

● Если пошаговый импульс останавливается более чем на 100 мс, ток катушки автоматически уменьшится до половины установленного тока.

● Вход/выход сигнала фотоэлектрической изоляции

● Входной сигнал 5 В, 12 В, 24 В совместим, и нет необходимости устанавливать внешний резистор ограничения тока.

● Действующее значение тока драйвера составляет от 1,2 А/фазы до 7,0 А/фазы, которое можно разделить на 16 регулируемых классов.

● с одним входом питания, диапазон напряжения: AC80V-240V

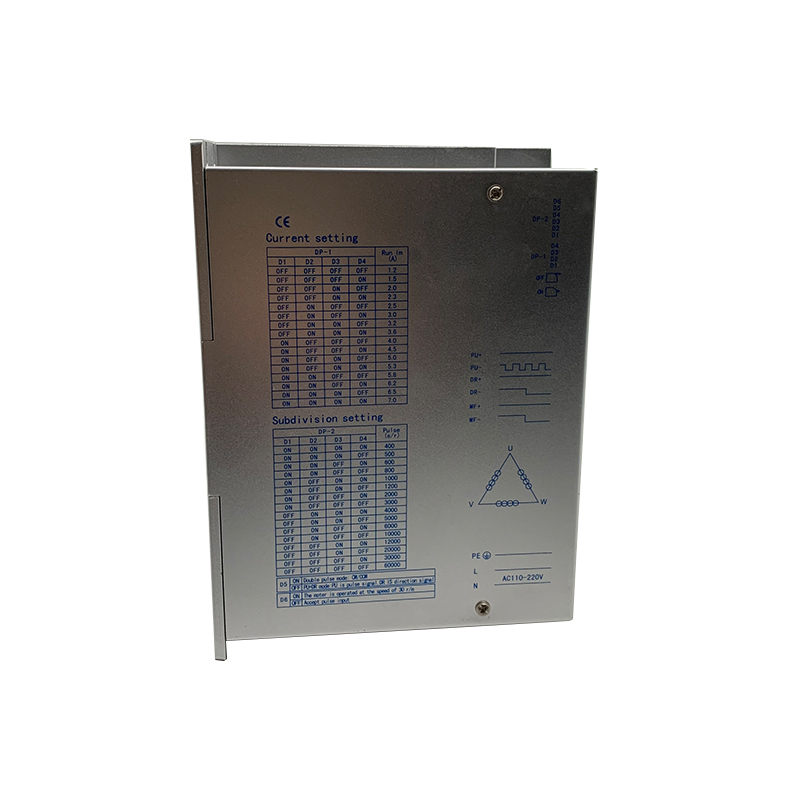

Текущая настройка

Рабочий ток привода устанавливается концом DIP-1, а рабочий ток является нормальным рабочим выходным током.

Настройка подразделения

Драйверное подразделение задается концом ДИП-2, всего имеет 16 архивов.Он устанавливается соответственно первыми четырьмя из шести дисковых переключателей, а последние два предназначены для настройки функций.Форма ниже представляет собой мелкую фракцию (импульс на оборот) для справки.

Вход управляющего сигнала

Все входные сигналы проходят через фотоэлектрическую изоляцию, а интерфейс сигнала имеет не только интерфейс 5 В, но и интерфейс 12 В / 24 В.Пользователям не нужен внешний токоограничивающий резистор.Он поддерживает ввод в дифференциальном режиме и совместное использование анода или катода. вход.
