Шаговый двигатель с редуктором Nema 34 86 мм

Общие технические характеристики:
1. Шаговый двигатель используется в случаях низкой скорости --- скорость не превышает 1000 оборотов в минуту (6666PPS при 0,9 градуса), предпочтительно между 1000-3000PPS (0,9 градуса), и его можно использовать здесь замедляющее устройство.В настоящее время двигатель имеет высокую эффективность работы и низкий уровень шума;
2. Шаговый двигатель лучше не использовать в состоянии полного шага, вибрация в состоянии полного шага велика;
3. Значение напряжения в спецификации двигателя не является значением управляющего напряжения.Конкретное управляющее напряжение может быть выбрано в соответствии с драйвером шагового двигателя (рекомендации: двигатели 42 и ниже используют 12-24 В, 57 двигателей используют 24-48 В постоянного тока, 86 используют 48-80 В постоянного тока, двигатель 110 принимает более высокое, чем 80 В постоянного тока)
4. Для нагрузок с большими моментами инерции следует выбирать двигатель с большим габаритом;

Модель:
86HB
Марка продукта:
HOLRY

Крутящий момент двигателя:	3.5 5 7 10
Этап:	1 2 3
Редуктор:	3.4.5.7.10 9.12.15.20.25.30.40.50.70 100
Угол мотора:	80 98 113 156
штат:

Количество:



Запрос цены Добавить в корзину

шаговый двигатель nema 34 описание

Шаговый двигатель Nema 34 представляет собой шаговый двигатель с лицевой панелью размером 3,4 x 3,4 дюйма (86 x 86 мм).Шаговые двигатели Nema 34 с высоким крутящим моментом обеспечивают отличное соотношение цены и качества без ущерба для качества.Эти двигатели спроектированы таким образом, чтобы обеспечить максимально возможный крутящий момент, но свести к минимуму вибрацию и слышимый шум.Широкий диапазон обмоток двигателей и длин пакетов легко доступен, или двигатели могут быть настроены в соответствии с требованиями вашего оборудования.

шаговый двигатель nema 34 Технические характеристики

Модель	Шаг (°)	Мотор Длина L2 (мм)	Ставка Напряжение (В)	Ставка Текущий (А)	Фаза Сопротивление (В)	Фаза Индуктивность (мГн)	Держа Крутящий момент (Нью-Мексико)	Вести Проволока (НЕТ.)	Мотор Масса (кг)
86ХБ80Ф205АДЖ	1.8	80	2.5	5.5	0.45	3	4.5	4	5
86HB98F5AJ	1.8	98	2.5	5	0.5	3.5	5.0	4	5.5
86HB113F4AJ	1.8	113	3.0	4.0	0.6	5.0	6.5	4	6.2
86ХБ156Ф5АДЖ	1.8	156	4.4	5.5	0.8	7.5	10	4	7.5

Доступные данные редуктора

Передаточное отношение		4,5, 10	16, 20, 25, 40, 45, 50, 100
Длина LI	мм	73	87
Номинальный крутящий момент	Нм	50	80
Максимальная загрузка	Нм	100	160
Эффективность	%	96	94
Люфт	угловой мин	<15	<25

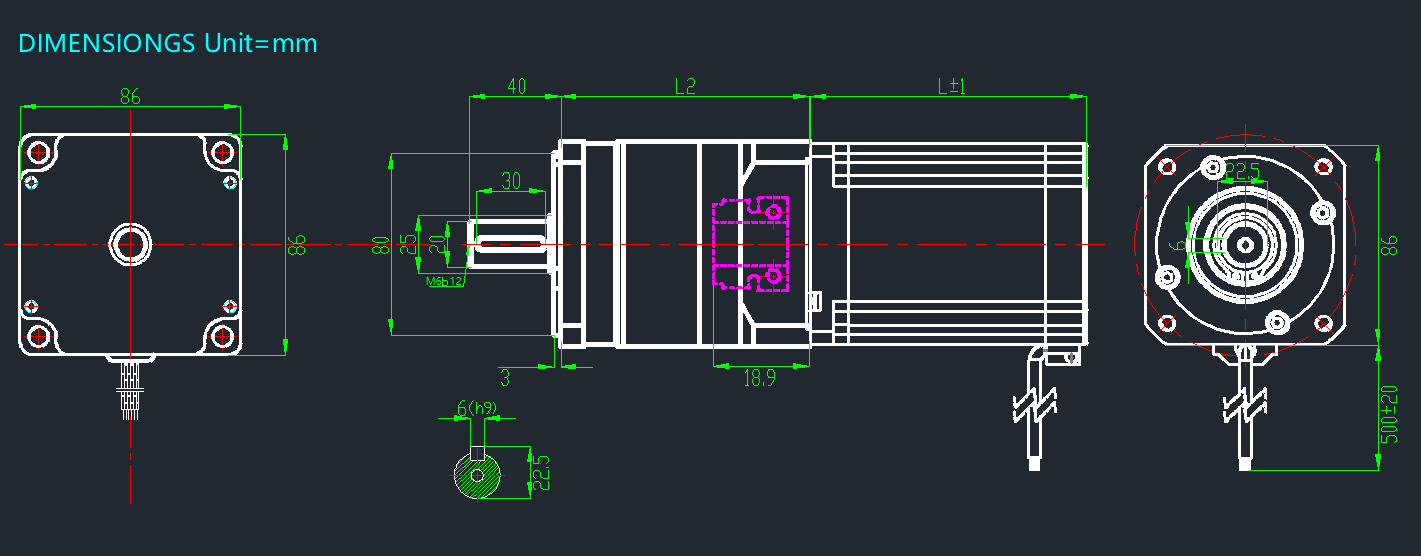

Габаритный чертеж шагового двигателя и метод выхода вала двигателя

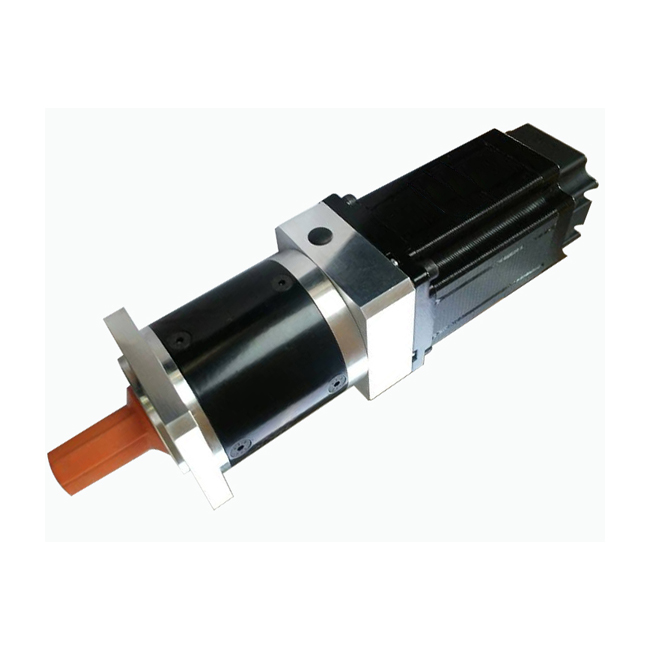

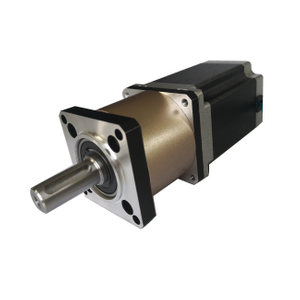

NEMA34 Редуктор Шаговый двигатель

Загрузка чертежей:86HJ.pdf

шаговый двигатель Общие технические характеристики:

1. Шаговый двигатель используется в низкоскоростных случаях - скорость не превышает 1000 оборотов в минуту (6666 импульсов в секунду при 0,9 градуса), предпочтительно от 1000 до 3000 импульсов в секунду (0,9 градуса), и здесь может использоваться замедляющее устройство. .В настоящее время двигатель имеет высокую эффективность работы и низкий уровень шума;
2. Шаговый двигатель лучше не использовать в состоянии полного шага, вибрация в состоянии полного шага велика;
3. Значение напряжения в спецификации двигателя не является значением управляющего напряжения.Конкретное управляющее напряжение может быть выбрано в соответствии с драйвером шагового двигателя (рекомендации: двигатели 42 и ниже используют 12-24 В, 57 двигателей используют 24-48 В постоянного тока, 86 используют 48-80 В постоянного тока, 110 двигателей используют напряжение выше 80 В постоянного тока)
4. Для нагрузок с большими моментами инерции следует выбирать двигатель с большим габаритом;

видео шаговый двигатель

Покупайте качественно и выгодно 86 мм редуктор шаговый двигатель nema 34 в HOLRY Motor, мы шаговый двигатель nema 34 производитель и поставщик и завод.

Краткие сведения

Гарантия: 1 год	Место происхождения: Цзянсу, Китай
Имя бренда: ХОЛРИ	Номер модели: 57HB51F3
Тип: Гибридный	Длина двигателя: 51мм
Номинальное напряжение: 3В	Номинальный ток: 3А
Фазовое сопротивление: 1,1 Ом	Индуктивность фазы: 2,8 мГн
Индуктивность фазы: 2,8 мГн	Удерживающий крутящий момент: 0,65 морских миль
Ведущий провод: 4НО.	Инерция ротора: 120г.см²
Вес двигателя: 0,45 кг	Класс изоляции: B

Возможность питания шагового двигателя

10000 штук/штук в месяц

Шаговый двигатель Упаковка и доставка

Port
Шанхай
Детали упаковки
Коробка с пеной внутри или в соответствии с требованиями заказчика

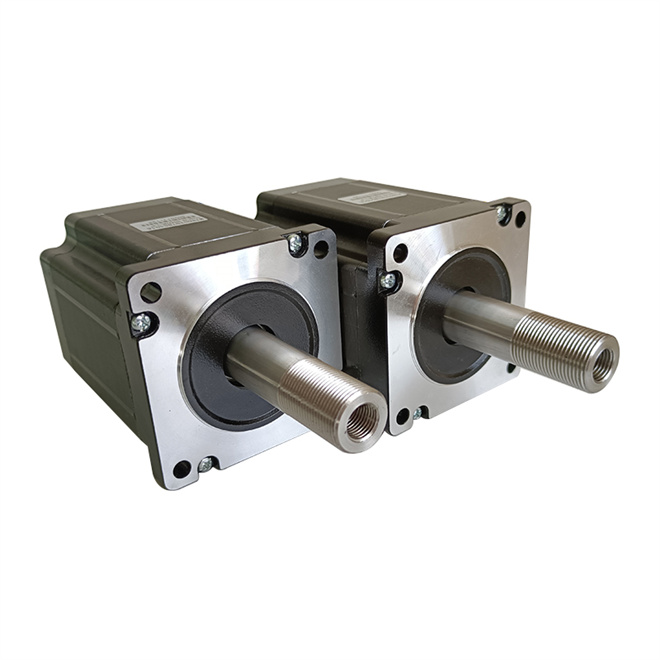

Шаговый двигатель - HOLRY

Упаковка и доставка

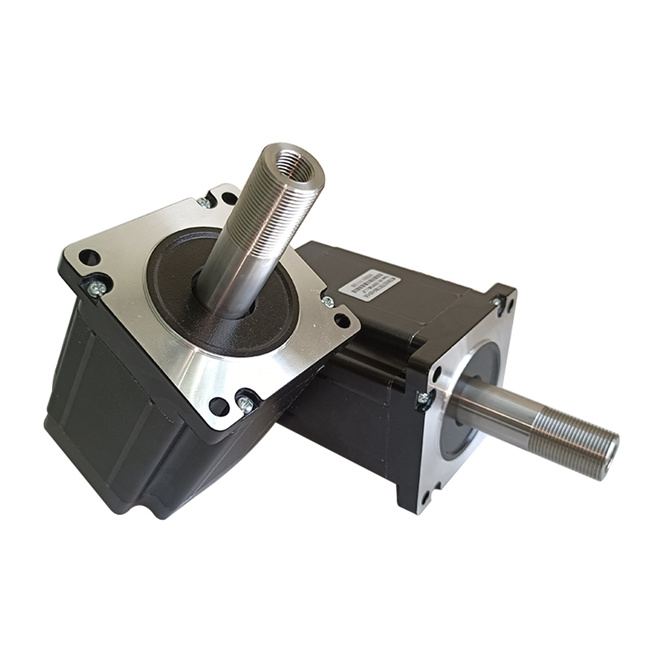

Пример изображения шагового двигателя - HOLRY

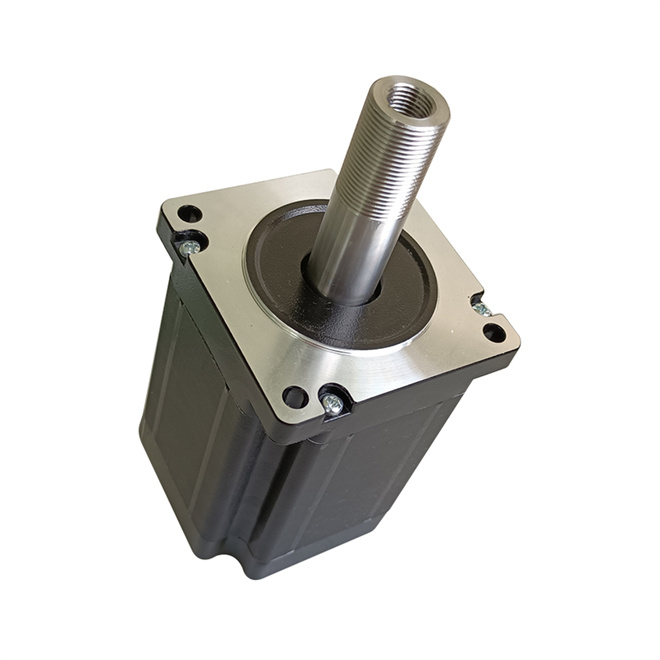

Шаговый двигатель - HOLRY

Упаковка и доставка

Часто задаваемые вопросы

1. Есть ли у вас контактная информация в Интернете?

A1: Да, WhatsApp +86 13646117381

2. Как мы можем узнать качество продукции?

A2: мы предлагаем вам заказать образец.Кроме того, вы можете отправить нам электронное письмо с подробными фотографиями для проверки, если вы не можете получить достаточно информации на странице продукта.
