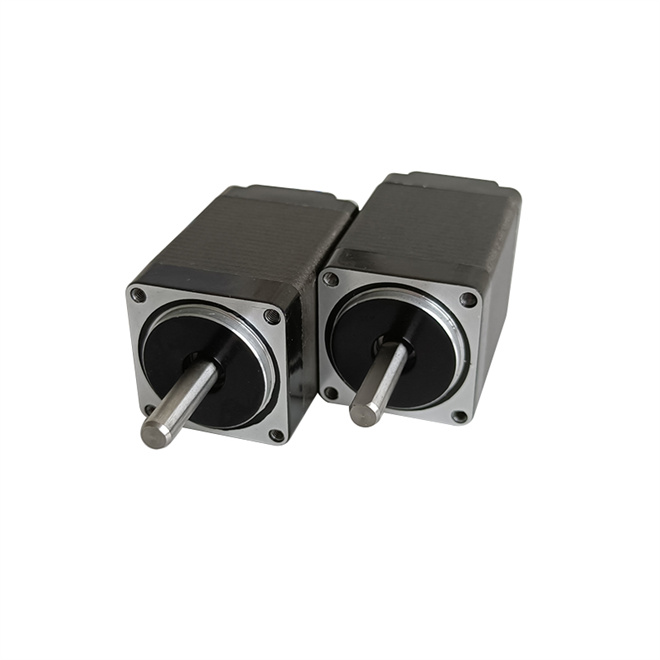

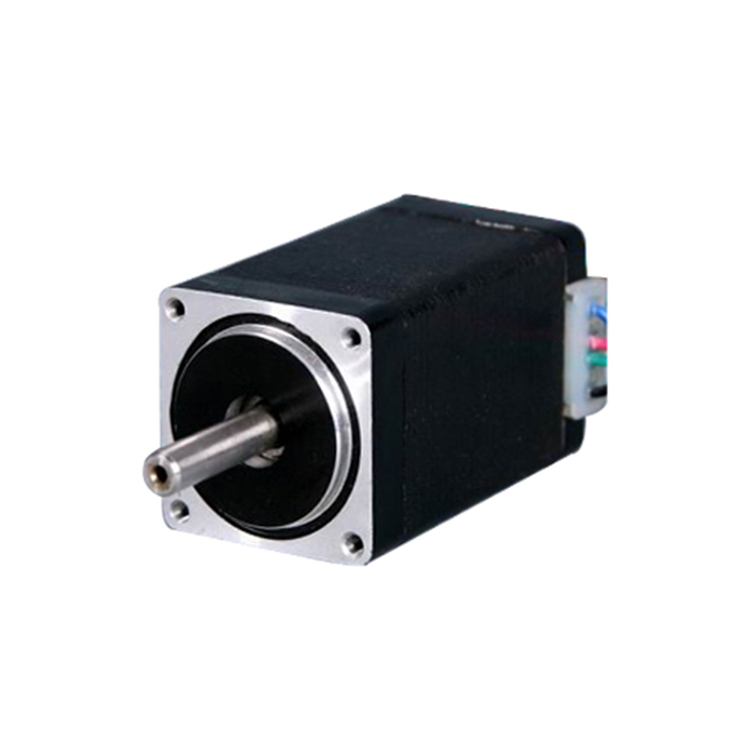

28HB
HOLRY
| ДЛИНА (ММ): | |
|---|---|
| КРУТЯЩИЙ МОМЕНТ (НМ): | |
| Угол шага: | |
| Количество: | |
Описание продукта
● Малый угол шага и высокая точность;
● Количество пар полюсов равно количеству зубьев ротора, которое при необходимости может изменяться в широких пределах;
● Индуктивность обмотки мало меняется в зависимости от положения ротора, что позволяет легко добиться наилучшего контроля работы;
● Магнитная цепь осевого намагничивания с использованием нового типа материала постоянного магнита с высокой магнитной энергией, что способствует улучшению характеристик двигателя;
● Магнит ротора обеспечивает возбуждение;нет явных колебаний во всей рабочей зоне.
● Шаговый двигатель используется в случаях низкой скорости --- скорость не превышает 1000 оборотов в минуту (6666 имп/с при 0,9 градуса), предпочтительно между 1000-3000 имп/с (0,9 градуса), и здесь его можно использовать путем замедления устройство.Когда двигатель имеет высокую эффективность работы и низкий уровень шума;
● Лучше не использовать полношаговое состояние шагового двигателя, поскольку в полношаговом состоянии велика вибрация;
● Значение напряжения в спецификации двигателя не является значением управляющего напряжения.Конкретное управляющее напряжение может быть выбрано в соответствии с драйвером шагового двигателя (рекомендация: двигатели 42 и ниже используют 12-24 В, 57 двигателей используют 24-48 В постоянного тока, 86 используют 48-80 В постоянного тока, 110 двигателей принимают напряжение выше 80 В постоянного тока)
● Для нагрузок с большими моментами инерции следует выбирать двигатель с большим габаритом;
● Когда двигатель работает с относительно высокой скоростью или большой инерционной нагрузкой, он обычно не запускается с рабочей скоростью, а использует постепенное увеличение частоты для увеличения скорости.Во-первых, двигатель не теряет шаг, а во-вторых, это позволяет снизить шум и повысить точность позиционирования упора;
● Для обеспечения высокой точности эту проблему следует решить путем механического замедления, увеличения скорости двигателя или использования драйвера с большим номером подразделения;
● Двигатель не должен работать в зоне вибрации, при необходимости это решается изменением напряжения, тока или добавлением некоторого демпфирования;
● Когда двигатель работает со скоростью ниже 600 имп/с (0,9 градуса), он должен приводиться в действие малым током, большой индуктивностью и низким напряжением.
● При установке/демонтаже конца вала шагового двигателя с муфтой не ударяйте молотком по концу вала.(Молоток ударяет прямо по концу вала, и энкодер на другом конце вала шагового двигателя может быть поврежден);
● Старайтесь выровнять концы вала в наилучшем состоянии, чтобы обеспечить хорошую концентричность, в противном случае может возникнуть вибрация, подшипник может быть поврежден, и вал может даже сломаться;
● Двигатель можно использовать в местах, на которые могут попасть капли воды или масла, но он не является полностью водонепроницаемым или маслостойким.Уровень защиты по умолчанию — IP54.Поэтому двигатель нельзя размещать или использовать в среде, подверженной коррозии из-за воды или масла (при необходимости для получения специального уровня защиты свяжитесь с нами!);
● Если двигатель подключен к редуктору, при использовании шагового двигателя необходимо добавить сальники, чтобы предотвратить попадание редуктора в шаговый двигатель;
● Не погружайте кабель двигателя в масло или воду.Убедитесь, что на кабель не действует момент или вертикальная нагрузка из-за внешнего изгибающего усилия или собственного веса, особенно на кабельном выходе или соединении.
● При движении двигателя кабель (то есть тот, который сконфигурирован с двигателем) должен быть прочно закреплен на неподвижной части (относительно двигателя) и для его задержки должен использоваться дополнительный трос, нагруженный в тросовой опоре, чтобы напряжение изгиба можно было свести к минимуму.Радиус колена кабеля должен быть как можно больше.
Элемент |
|
Угол шага | 1.8。 |
Точность угла шага | ±5% (полный шаг, без нагрузки) |
Точность сопротивления | ±10% |
Индуктивность Точность | ±20% |
Повышение температуры | 80。C Макс. (номинальный ток, 2 фазы) |
Температура окружающей среды | -20。С~+50。C |
Изоляционное сопротивление | 100 МОм мин.,500 В постоянного тока |
Диэлектрическая прочность | 500 В переменного тока в течение одной минуты |
Радиальный зазор вала | 0,02Макс.(нагрузка 450 г) |
Осевой люфт вала | 0,08 Макс.(нагрузка 450 г) |
Класс изоляции | B |

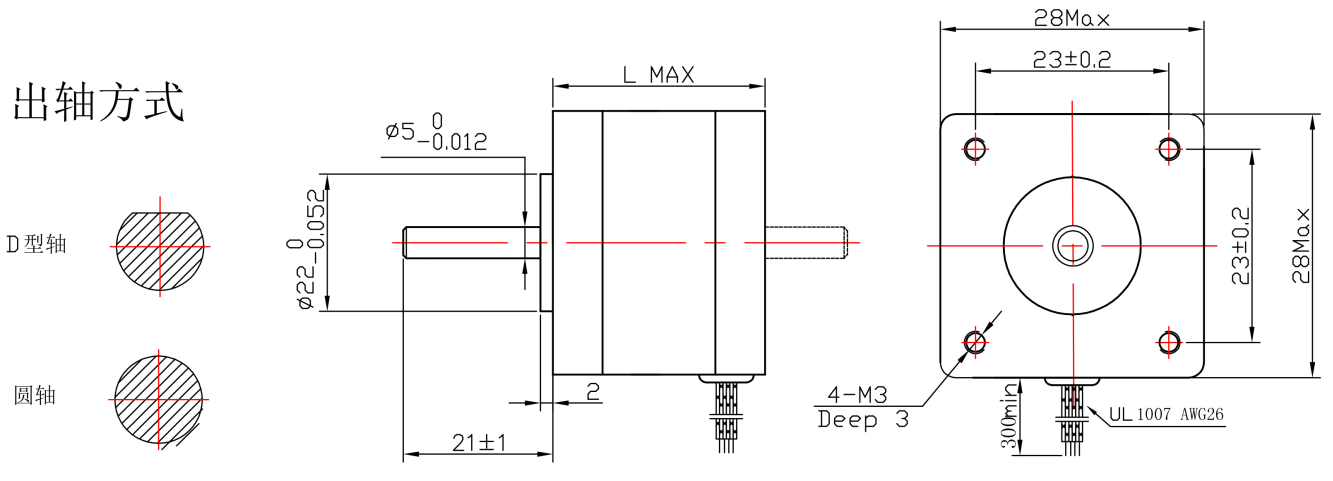

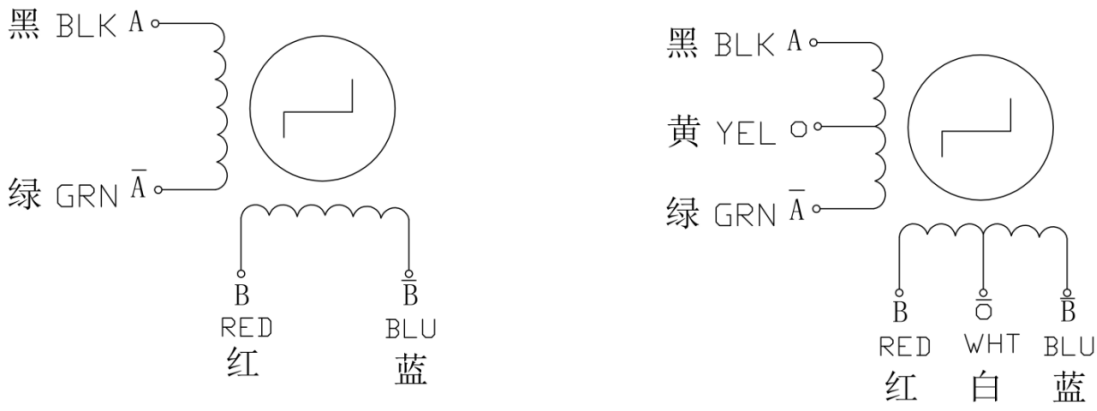

Ряд Модель | Длина двигателя | Номинальный ток | Фазовое сопротивление | Индуктивность фазы | удерживающий крутящий момент | Ведущий провод | Инерция ротора | Вес двигателя |
Л (мм) | (А) | (Ом) | (мГн) | (кг.см) | (НЕТ.) | (г.см²) | (г) | |
28ХБ31Ф068Б | 31 | 0.68 | 5.6 | 3.4 | 0.6 | 4 | 9 | 110 |
28ХБ31Ф095Б | 31 | 0.95 | 2.8 | 2.3 | 0.6 | 4 | 9 | 110 |
28ХБ44Ф095Б | 44 | 0.95 | 4.7 | 3.7 | 0.9 | 4 | 12 | 140 |
28ХБ44Ф068Б | 44 | 0.68 | 6.8 | 4.9 | 0.95 | 4 | 12 | 140 |
28ХБ51Ф095Б | 51 | 0.95 | 5.6 | 5.0 | 1.1 | 4 | 18 | 180 |
28ХБ51С095Б | 51 | 0.95 | 4.6 | 1.8 | 0.9 | 4 | 18 | 180 |
