BHD21Серия продуктов 78 представляет собой двухфазный высоковольтный гибридный шаговый двигатель (шаговый двигатель) нового поколения, основанный на управлении DSP, подходит для различных типов двухфазного гибридного шагового двигателя (шагового двигателя) с током 8,0 А ниже и внешним диаметром. 57-130 мм. Область применения: лазерная маркировочная машина, оборудование для обработки жгутов проводов, автоматическая паяльная машина, дозатор, рекламное оборудование и медицинские приборы.
БХД2178
HOLRY
| цвет: | |
|---|---|
| Размер: | |
| Количество: | |
Описание продукта

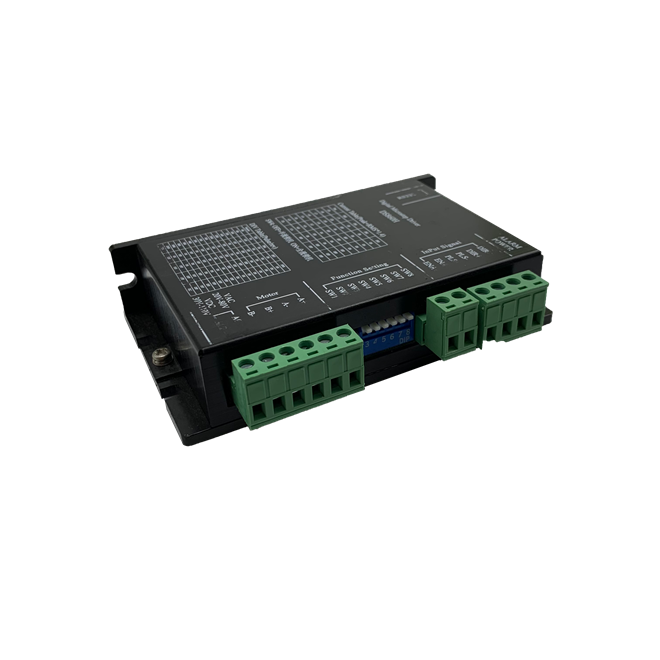

ВОДИТЕЛИ---BHD2178
Серия продуктов BHD2178 представляет собой двухфазный высоковольтный гибридный шаговый двигатель (шаговый двигатель) нового поколения, основанный на управлении DSP, подходит для различных типов двухфазного гибридного шагового двигателя (шагового двигателя) с током 8,0 А ниже и наружным диаметром. 57-130мм.Внутренняя схема драйвера аналогична принципу управления сервоприводом, что позволяет двигателю работать плавно, без вибрации и шума.Крутящий момент двигателя на высокой скорости намного выше, чем у аналогичных продуктов на рынке, а точность позиционирования может достигать 40000 шагов/оборотов.Продукция широко используется в деревообрабатывающих гравировальных станках, средних станках с ЧПУ, компьютерных вышивальных машинах, упаковочном оборудовании.
Технические характеристики
Установка 16 угловых передач с постоянным крутящим моментом, максимальное разрешение 40000 шагов/оборот.
Максимальная частота отклика может достигать 500 тысяч пакетов в секунду.
Если ступенчатый импульс останавливается более чем на 1,5 с, ток катушки автоматически уменьшится до половины установленного тока.
Вход/выход сигнала фотоэлектрической изоляции
Текущее эффективное значение драйвера составляет от 0,5 А/фазу до 8,0 А/фазу, которое можно разделить на 16 регулируемых уровней.
с одним входом питания, диапазон напряжения: AC40V-110V
Функция памяти фаз (Примечание: после остановки ввода более чем на 3 секунды драйвер автоматически запоминает фазу двигателя в это время. Когда питание снова включается или сигнал MF изменяется с низкого уровня на высокий уровень, драйвер автоматически восстановить фазу двигателя).
Текущая настройка
Рабочий ток драйвера устанавливается клеммами D1-D4, а рабочий ток является переключателем настройки нормального рабочего выходного тока (подробности см. в таблице ниже).
Рабочий ток (А) | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
Д1 | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ |
Д2 | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | НА | НА | НА | НА |
Д3 | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | НА | НА | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | НА | НА |
Д4 | ВЫКЛЮЧЕННЫЙ | НА | ВЫКЛЮЧЕННЫЙ | НА | ВЫКЛЮЧЕННЫЙ | НА | ВЫКЛЮЧЕННЫЙ | НА |
Рабочий ток (А) | 4.5 | 5.0 | 5.5 | 6.0 | 6.5 | 7.0 | 7.5 | 8.0 |
Д1 | НА | НА | НА | НА | НА | НА | НА | НА |
Д2 | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | НА | НА | НА | НА |
Д3 | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | НА | НА | ВЫКЛЮЧЕННЫЙ | ВЫКЛЮЧЕННЫЙ | НА | НА |
Д4 | ВЫКЛЮЧЕННЫЙ | НА | ВЫКЛЮЧЕННЫЙ | НА | ВЫКЛЮЧЕННЫЙ | НА | ВЫКЛЮЧЕННЫЙ | НА |
Описание функции контакта
Определение порта | № контакта разъема | Символ маркировки | Функция | Примечание |
ДБ15 | 1 | 5PU+ | Положительный конец ввода/вывода с фотоэлектрической развязкой | Подключен к источнику питания + 5 В, + 5 В - + 24 В может управляться, выше + 5 В необходимо подключить токоограничивающий резистор |
2 | ПУ- | DP9= OFF, PU - шагающий импульсный сигнал | Спадающий фронт действителен.Когда импульс меняется с высокого на низкий, двигатель перемещается на один шаг, а входное сопротивление составляет 220 Ом.Требования: низкий уровень 0–0,5 В, высокий уровень 4–5 В, ширина импульса > 2,5 мкСм | |
DP9=ON, PU – положительная фаза шагового импульсного сигнала | ||||
3 | 5ДР+ | Положительный конец ввода/вывода с фотоэлектрической развязкой | Подключен к источнику питания + 5 В, + 5 В - + 24 В может управляться, выше + 5 В необходимо подключить токоограничивающий резистор | |
4 | ДР- | DP9= OFF, DR - сигнал управления направлением | Используется для изменения направления вращения двигателя.Входное сопротивление 220 Ом, требования: низкий уровень 0-0,5В, высокий уровень 4-5В, длительность импульса > 2,5 мкСм | |
DP9=ON, DR - отрицательное направление шагового импульса сигнал | ||||
7 | 5МФ+ | Положительный конец ввода/вывода с фотоэлектрической развязкой | Подключен к источнику питания + 5 В, + 5 В - + 24 В может управляться, выше + 5 В необходимо подключить токоограничивающий резистор | |
8 | МФ- | Сигнал запуска двигателя | Когда действует (низкий уровень), отключает ток катушки двигателя, драйвер перестает работать, а двигатель находится в состоянии отпускания. | |
9 | АЛМ+ | Выходной сигнал положительной неисправности заканчивается на входе/выходе с фотоэлектрической развязкой | Когда драйвер имеет ошибку перегрузки по току или перегреву, драйвер выводит сигнал ошибки, который является действительным (низкий уровень). | |
10 | АЛМ- | Отрицательный конец выходного сигнала неисправности фотоэлектрически изолированного ввода/вывода | ||
11 | RDY+ | Драйвер готов выводить сигнал на положительный конец фотоэлектрически изолированного ввода/вывода | Состояние драйвера нормальное, и сигнал действителен, когда он готов принять сигнал драйвера (низкий уровень) | |
12 | RDY- | Драйвер готов выводить сигнал на отрицательный конец фотоэлектрически изолированного ввода/вывода | ||
13 | 24PU+ | Положительный конец ввода/вывода с фотоэлектрической развязкой | +24 В управляемый | |
14 | 24DR+ | Положительный конец ввода/вывода с фотоэлектрической развязкой | +24 В управляемый | |
15 | 24МФ+ | Положительный конец ввода/вывода с фотоэлектрической развязкой | +24 В управляемый | |
Двигатель и клемма питания | 1、2 | Л1, Л2 | Источник питания | Мощность: AC40-110 В |
3 | А+ | Проводка двигателя |
|
