Безрамные двигатели с корпусом 60 мм

Технические характеристики:
Размер корпуса 60 мм
Длина стека 25 мм
Внутренний диаметр ротора 27,25 мм
Номинальный крутящий момент 0,6 Нм
Номинальное напряжение 48 В постоянного тока

Особенности и преимущества:
Высокое соотношение крутящего момента и веса
Компактный и легкий
Доступны датчик Холла и термистор.

Марка продукта:
HOLRY

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

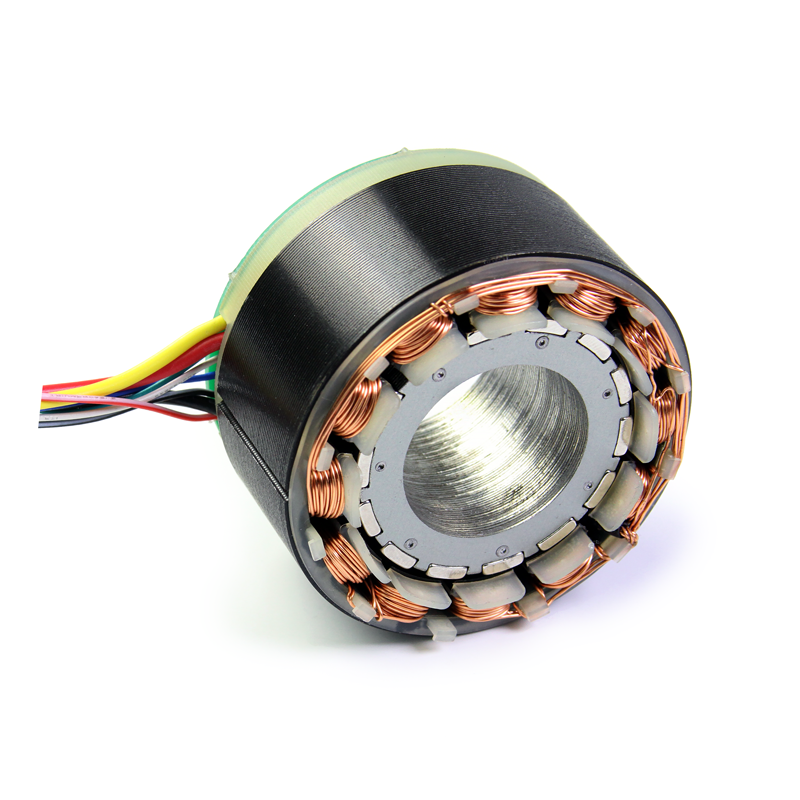

Безрамные двигатели диаметром 60 мм Описание

Серия бескаркасных двигателей BLDC HOLRY 60 мм имеет разделенный статор и полый ротор с внешним диаметром 60 мм. Обеспечивает высокую плотность крутящего момента, прямой привод с нулевым люфтом, сверхнизкий крутящий момент и быстрый динамический отклик. Настройте длину стека, напряжение, напряжение и датчики для роботизированных соединений, оптических стабилизаторов, прецизионной автоматизации и медицинских устройств.

Безрамные двигатели с корпусом 60 мм - HOLRY

Размер корпуса 60 мм Производитель безрамных двигателей - HOLRY

Безрамные двигатели широко используются в узлах коллаборативных роботов - HOLRY

Безрамные двигатели диаметром 60 мм широко используются в соединениях коллаборативных роботов - HOLRY

Введение в бескаркасный двигатель BLDC 60 мм

Безрамный двигатель BLDC диаметром 60 мм — это высокопроизводительный разделенный бесщеточный двигатель с разделенной конструкцией статора и ротора без внешнего корпуса и узла вала. Благодаря компактной конструкции с внешним диаметром 60 мм он отличается сверхвысокой удельной мощностью и миниатюрной формой установки, что идеально соответствует требованиям к легкому и интегрированному дизайну прецизионного движущегося оборудования.

Благодаря оптимизированной технологии электромагнитной обмотки и высококачественным постоянным магнитам из редкоземельных металлов этот бескорпусный двигатель BLDC эффективно снижает зубчатый крутящий момент и пульсации крутящего момента, обеспечивая плавную, стабильную работу с низким уровнем вибрации как на низких, так и на высоких скоростях. Он обеспечивает надежный и стабильный выходной крутящий момент с отличным динамическим откликом и эксплуатационной эффективностью, что значительно повышает точность перемещения терминального оборудования.

Благодаря полой конструкции внутреннего отверстия двигатель оставляет гибкое пространство для внутренней проводки, проникновения вала и расположения оптических путей, что значительно упрощает общую конструкцию механической конструкции оборудования. Свободный от ограничений традиционных интегрированных двигателей, он может быть непосредственно встроен в индивидуальные механические конструкции заказчика, обеспечивая прямой привод с нулевым люфтом и более высокую жесткость трансмиссии.

Поддерживая разнообразную настройку параметров напряжения, высоты штабеля, датчиков положения и компонентов температурной защиты, безрамный двигатель BLDC диаметром 60 мм легко адаптируется. Он широко применяется в суставах совместных роботов, роботах-гуманоидах, прецизионных системах стабилизации карданного подвеса, интеллектуальном медицинском оборудовании и миниатюрных автоматизированных прецизионных приводах, выступая в качестве идеального основного силового компонента для сценариев высокоточного интеллектуального движения.

Кривые

Кривые производительности

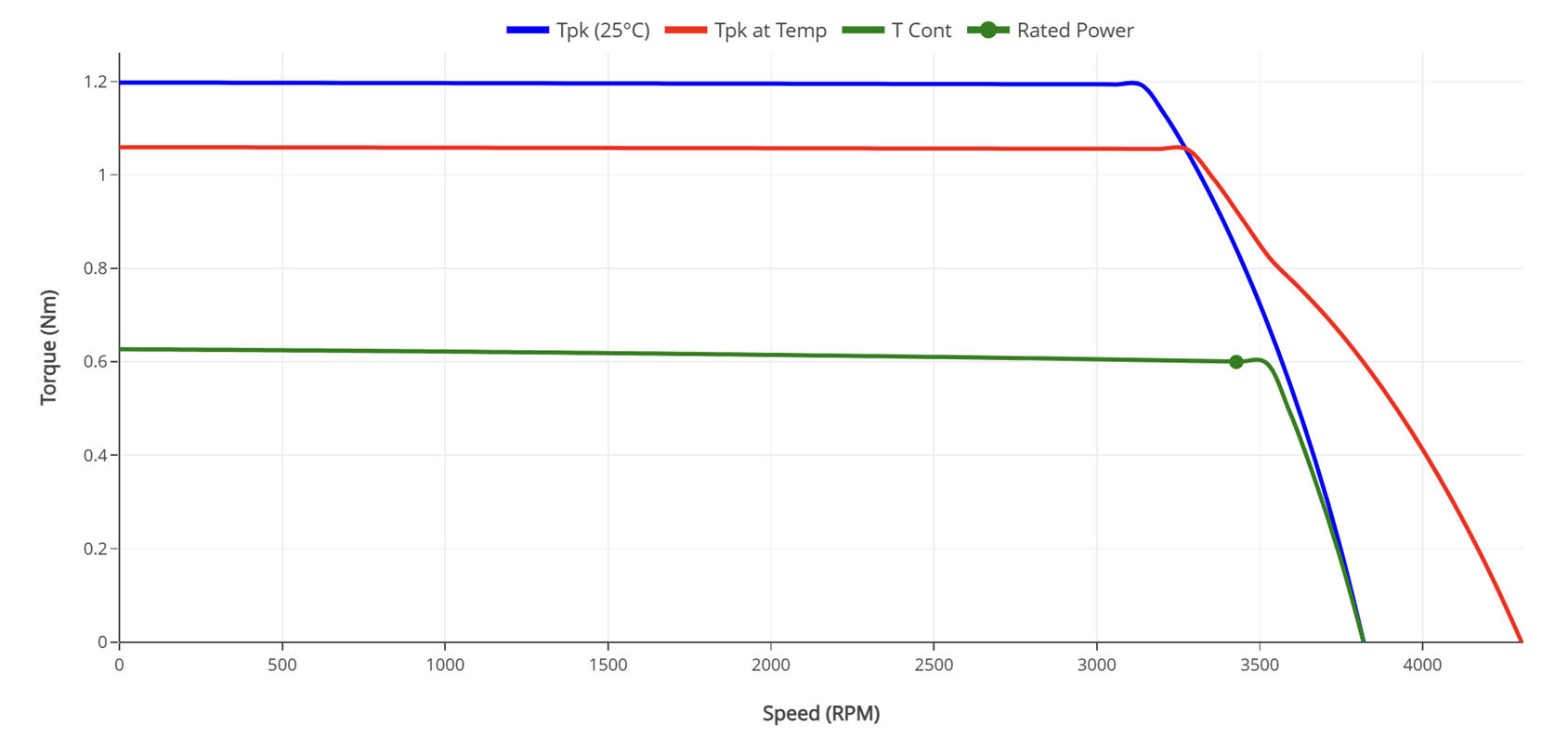

Кривые производительности безрамных моментных двигателей 60 мм - HOLRY

Технические характеристики

Эксплуатационные характеристики

Температура окружающей среды	25 ℃
Температура обмотки	155°С
Регулировка обмотки	0
Системное трение	0 Н·м
Радиатор	7,87 дюйма х 7,87 дюйма х 0,5 дюйма

Технические характеристики

Напряжение шины (Vbus)	48 В постоянного тока
Макс Продолж. Крутящий момент (Tконт)	0,627 Нм
Макс Продолж. Текущий (значок)	5.27
Пиковый крутящий момент (Тпк)	1,197 Нм
Пиковый ток (ИПК)	10.4 Оружие
Номинальный крутящий момент (Trtd)	0,600 Нм
Номинальная мощность (Пртд)	215 Вт
Номинальная скорость (Nrtd)	3428 об/мин

Электрические характеристики

Рм в Тамбе	0.49 Ω
ЛМ	0.44 мГн
Обратная ЭДС	12,56 Впк/коб/мин
Кт при температуре	0,119 Н·м/арм.
км	0.171 Нм/√Вт
коммутация	синус
Частота связи в Нидерландах	446 Гц
