| Количество: | |
|---|---|
Описание продукта
| Интегрированный привод | Компактный, удобный, простой в подключении |
| Высокоскоростной | Диапазон скоростей: 150-3000 об/мин. |
| Длительный срок службы | Срок службы более 30 000 часов. Минимальное обслуживание (только удаление пыли) |
| Низкий уровень шума | Низкое трение, низкий уровень шума, стабильная и плавная работа |
Обеспечьте чистое, сухое и проветриваемое помещение. Установите время ускорения/замедления и торможения в пределах 0,3–1,5 секунды. Более длительная настройка в этом диапазоне защищает двигатель и продлевает срок его службы.
Бесщеточные двигатели широко используются в производстве электроники, медицинских приборах, промышленных роботах, средствах автоматизации и т. д.
| MODEL | Длина двигателя (L) мм | Длина вала (мм) | Диаметр вала (мм) | Номинальное напряжение (В постоянного тока) | Номинальная мощность (ж) | Номинальная скорость (об/мин) | Номинальный крутящий момент (Нм) | Инерция ротора (кг.см2) | Вес двигателя (К9) |
| 80BLDC100 | 60 | 32 | 14 | 24–48 | 400 | 3000 | 1.27 | 53 | 2.5 |
| СИЛОВАЯ ПРОВОДКА | ПРОВОДКА УПРАВЛЕНИЯ | ||||||||
| GND | ВКК | +5В | СВ | PG | CW | КОО | GND | 485- | 485+ |
| DC- | 24В+ | Выходное напряжение регулирования скорости 5 В | Входной разъем напряжения регулирования скорости | Импульсный выход скорости двигателя | Мотор Форнард | Реверс двигателя | Публичная сторона | RS485- | RS485+ |

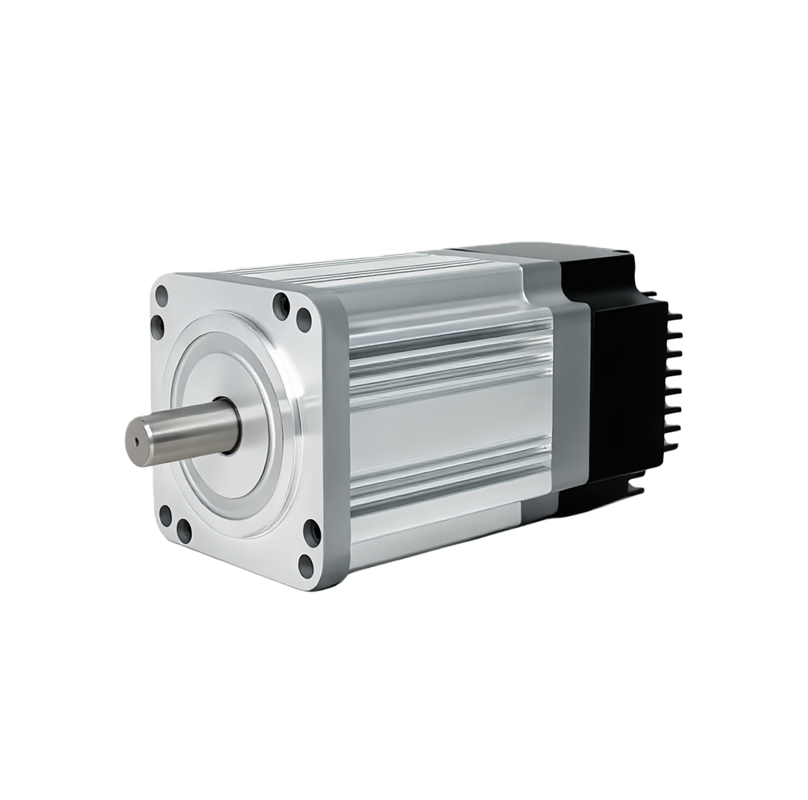

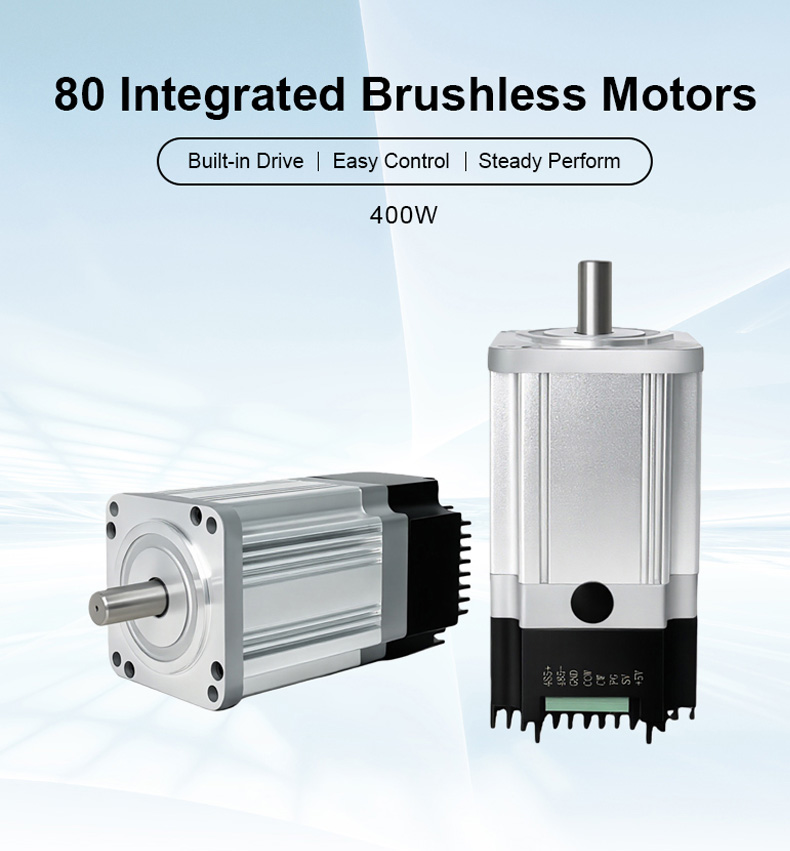

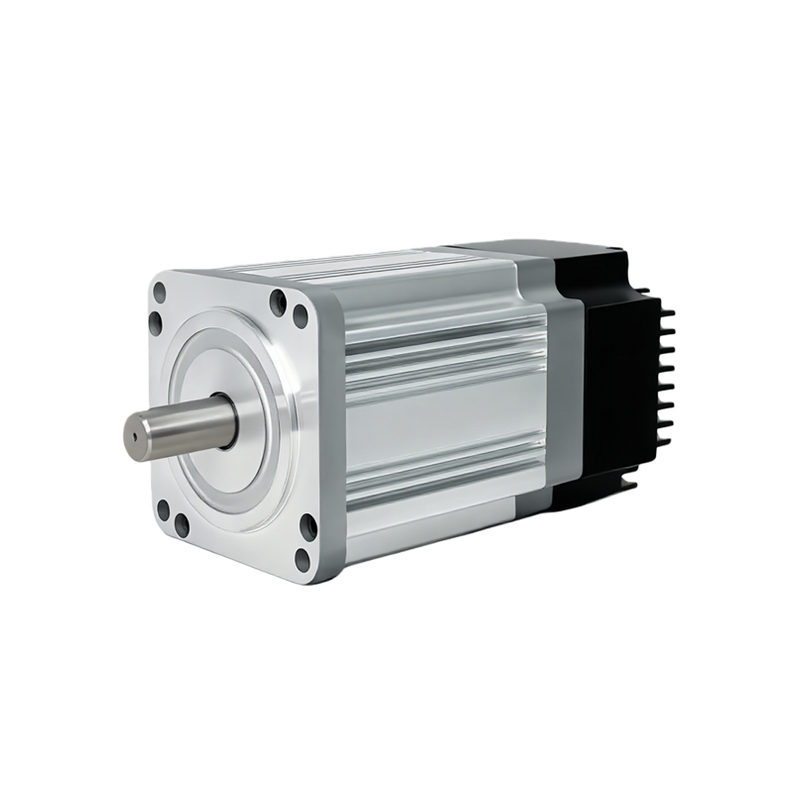

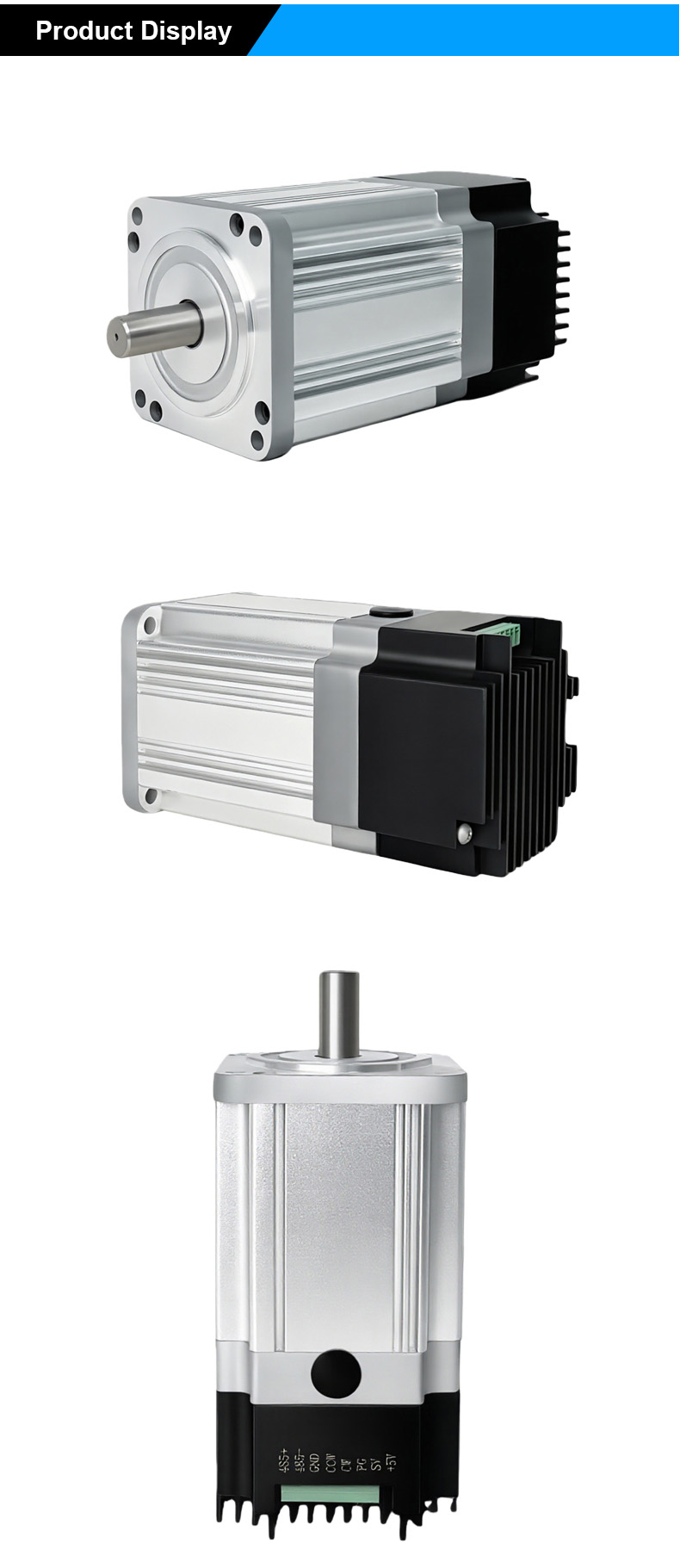

Интегрированный бесщеточный двигатель 80 — это компактный бесщеточный двигатель постоянного тока (BLDC) с размером фланца 80 мм, который объединяет двигатель, электронный драйвер/контроллер и часто энкодер (а иногда и тормоз) в один блок. Эта конструкция «все в одном» упрощает проводку и установку по сравнению с отдельными компонентами.
«Интегрированный» означает, что двигатель включает в себя встроенный драйвер (контроллер) и часто устройства обратной связи, такие как энкодер. Это устраняет необходимость во внешнем контроллере, снижает сложность системы, требования к прокладке кабелей и пространству, обеспечивая при этом прямое управление через входы, такие как аналоговые сигналы, импульсы/направления или протоколы полевой шины.
Ключевые преимущества включают компактный размер, более простую установку, уменьшение количества ошибок при монтаже, более низкую общую стоимость системы, повышенную надежность (меньшее количество соединений) и лучшие характеристики электромагнитных помех. Он также обеспечивает точность, подобную сервоприводу, и долговечность бесщеточной технологии.
Общие характеристики включают: диапазон мощности 300–1000 Вт, номинальный крутящий момент 0,9–3 Нм (или выше с редуктором), скорость 3000–6000 об/мин, напряжение 24–48 В постоянного тока, степень защиты IP65 и дополнительный абсолютный энкодер или стояночный тормоз. Точные значения зависят от производителя и модели.
Большинство моделей поддерживают несколько режимов: аналоговые/цифровые входы, импульс/направление (для позиционирования), полевая шина (например, CANopen, Modbus, EtherCAT) или тактовый сигнал/направление. Такая гибкость позволяет легко интегрировать его в различные системы автоматизации.
Он широко используется в промышленной автоматизации, робототехнике (например, роботизированных манипуляторах), транспортных средствах AGV/AMR, медицинском оборудовании, насосах/клапанах, конвейерных системах и точном оборудовании, где пространство ограничено и требуется высокая производительность.
Бесщеточные двигатели обеспечивают более высокий КПД (до 90%+), более длительный срок службы (без износа щеток), более низкий уровень шума/вибрации, меньшие затраты на техническое обслуживание, лучший контроль скорости/крутящего момента и пригодность для суровых условий эксплуатации, что делает их намного превосходящими их для современных применений.
Да, многие производители предлагают варианты индивидуальной настройки, такие как номинальное напряжение, кривые скорости/крутящего момента, модификации валов, встроенные редукторы, энкодеры (инкрементные или абсолютные), тормоза, разъемы и степени защиты IP в соответствии с конкретными требованиями.
Большинство встроенных моделей диаметром 80 мм имеют класс защиты IP65 (пыленепроницаемость и водостойкость), что позволяет использовать их в суровых промышленных условиях с пылью, влагой или брызгами. Рабочие температуры обычно находятся в диапазоне от -20°C до +50°C.
Он обеспечивает точность и контроль на уровне сервопривода (особенно с обратной связью от энкодера) при меньших затратах и большей долговечности, чем сервоприводы переменного тока. Хотя он не всегда такой высококачественный, как полные сервосистемы, он подходит ко многим фланцам сервоприводов переменного тока (например, 80 мм) и уровням мощности и является экономически эффективной альтернативой.
