Описание продукта

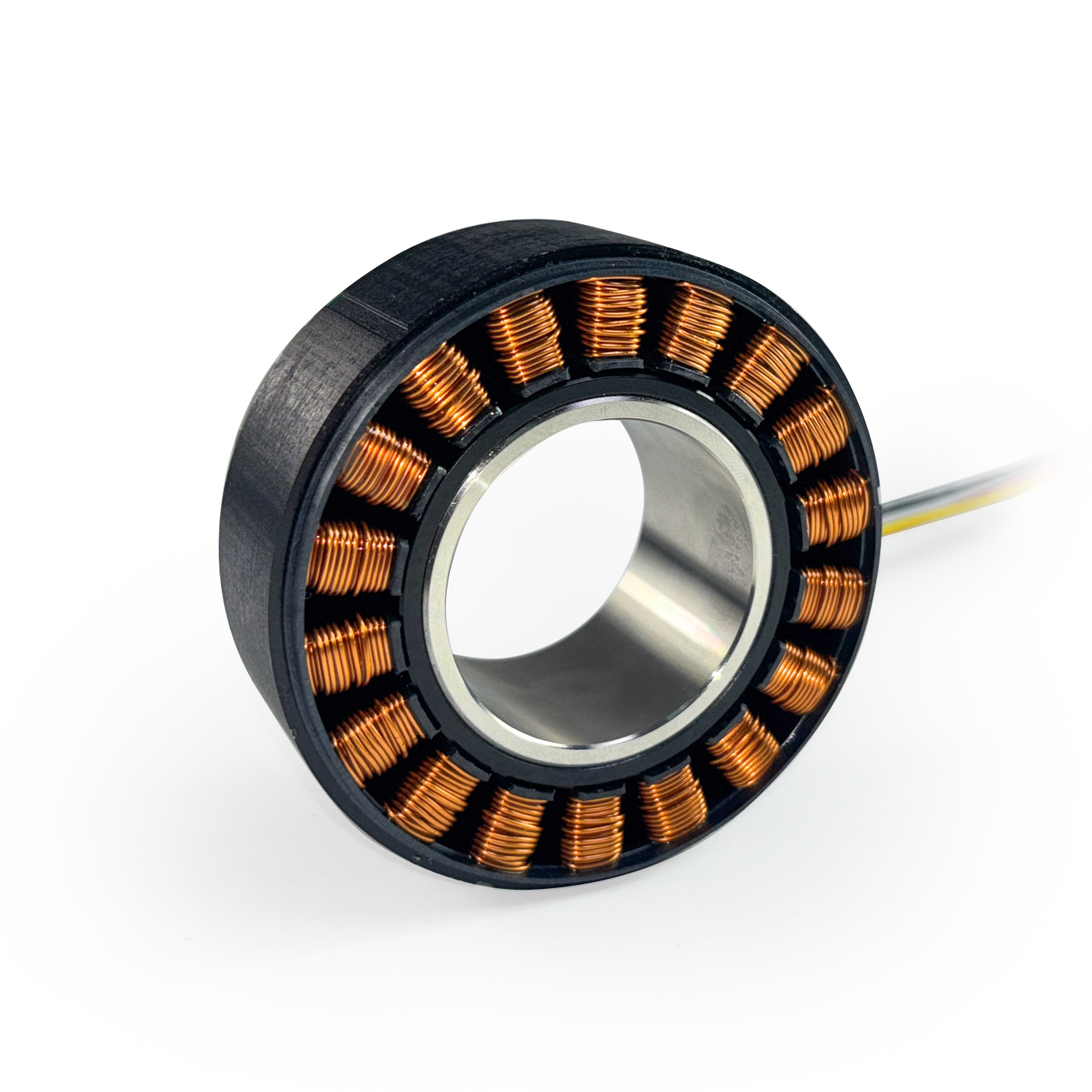

Бескаркасный бесщеточный двигатель постоянного тока диаметром 68 мм с разделенным статором и полой конструкцией ротора, с высокой плотностью крутящего момента, прямым приводом с нулевым люфтом, подходит для коллаборативных роботов, медицинского оборудования и прецизионных поворотно-наклонных устройств, а также поддерживает настройку параметров.
Внешний диаметр 68 мм. Разъемная конструкция в форме кольца. Оснащен большими и полыми сквозными отверстиями для облегчения прокладки проводов и труб. Не имея внешней оболочки, он имеет легкую конструкцию. Зубчатый паз имеет низкий крутящий момент, плавную работу на низких скоростях, быстрый динамический отклик. Он может напрямую управлять нагрузкой без редуктора. Напряжение, толщину пакета и датчики можно настроить по мере необходимости.

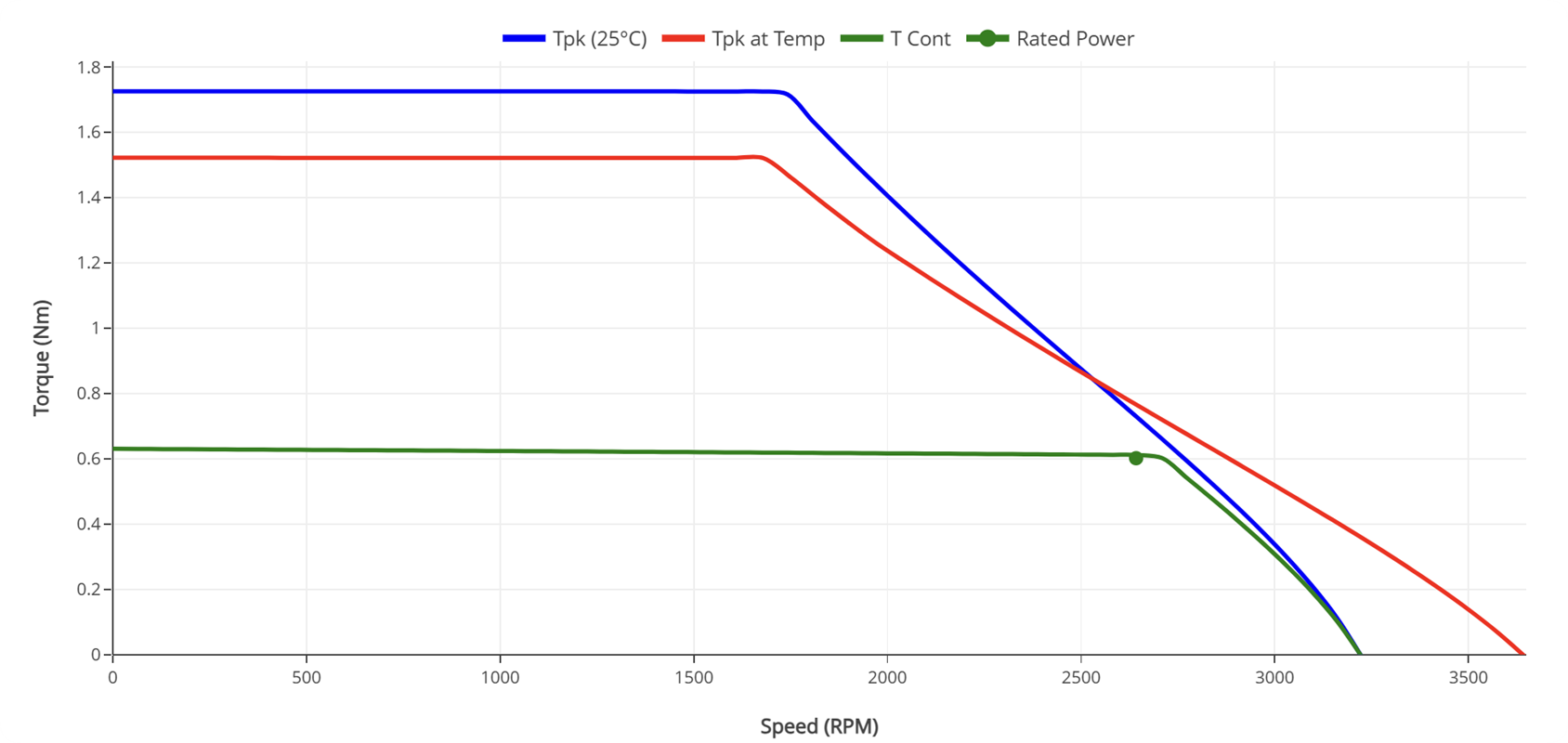

Кривые
Технические характеристики
| Температура окружающей среды | 25 ℃ |
| Температура обмотки | 155°С |
| Регулировка обмотки | 0 |
| Системное трение | 0 Н·м |
| Радиатор | 7,5 дюйма х 7 дюймов х 0,375 дюйма |
| Напряжение шины (Vbus) | 48 В постоянного тока |
| Макс Продолж. Крутящий момент (Tконт) | 0.631 Нм |
| Макс Продолж. Текущий (значок) | 4.19 |
| Пиковый крутящий момент (Тпк) | 1.726 Нм |
| Пиковый ток (ИПК) | 10.78 Оружие |
| Номинальный крутящий момент (Trtd) | 0.602 Нм |
| Номинальная мощность (Пртд) | 166 W |
| Номинальная скорость (Nrtd) | 2642 об/мин |
| Рм в Тамбе | 0.9522 Ω |
| ЛМ | 1,062 мГн |
| Обратная ЭДС | 14,88 Впк/коб/мин |
| Кт при температуре | 0.15 Н·м/оружие |
| Км: | 0.146 Нм/√Вт |
| коммутация | синус |
| Частота связи в Нидерландах | 538 Гц |
| Длина стека | 8,2 мм |
| Идентификатор ротора | 34 мм |
| Масса | 0.173 кг |
| поляки | 20 |

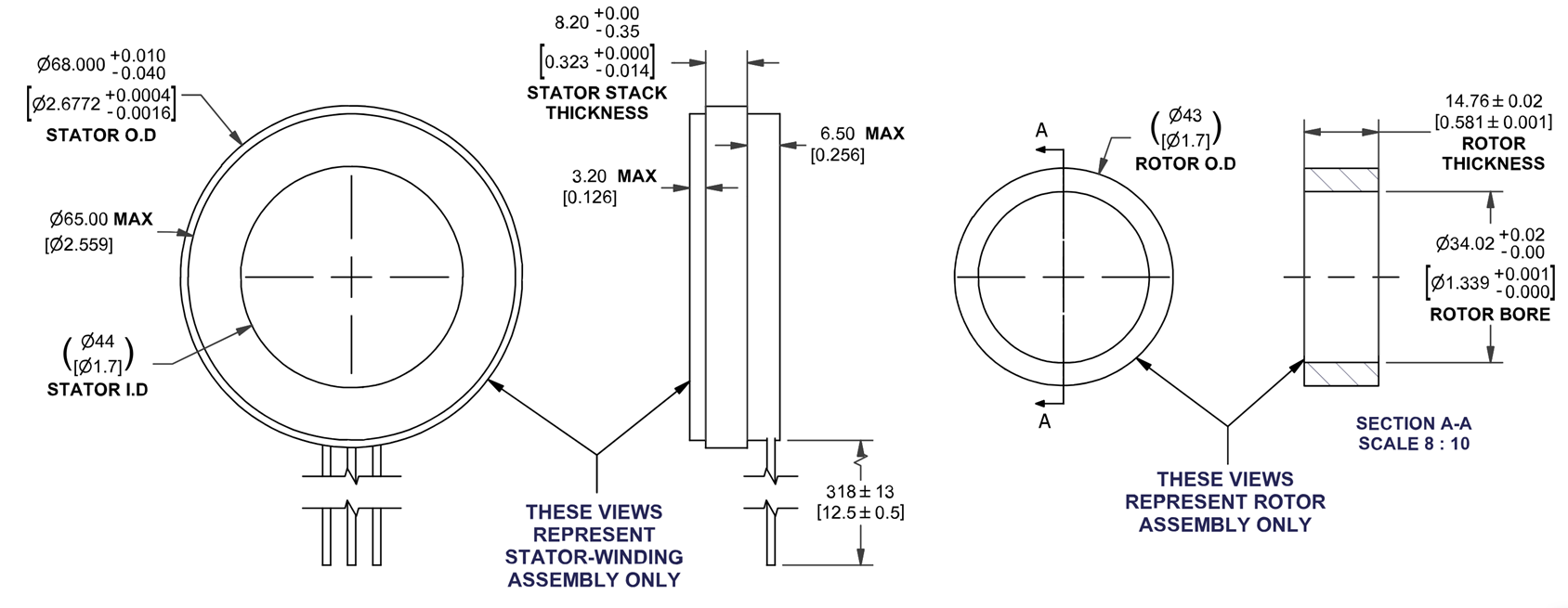

Dimensions
