Описание продукта

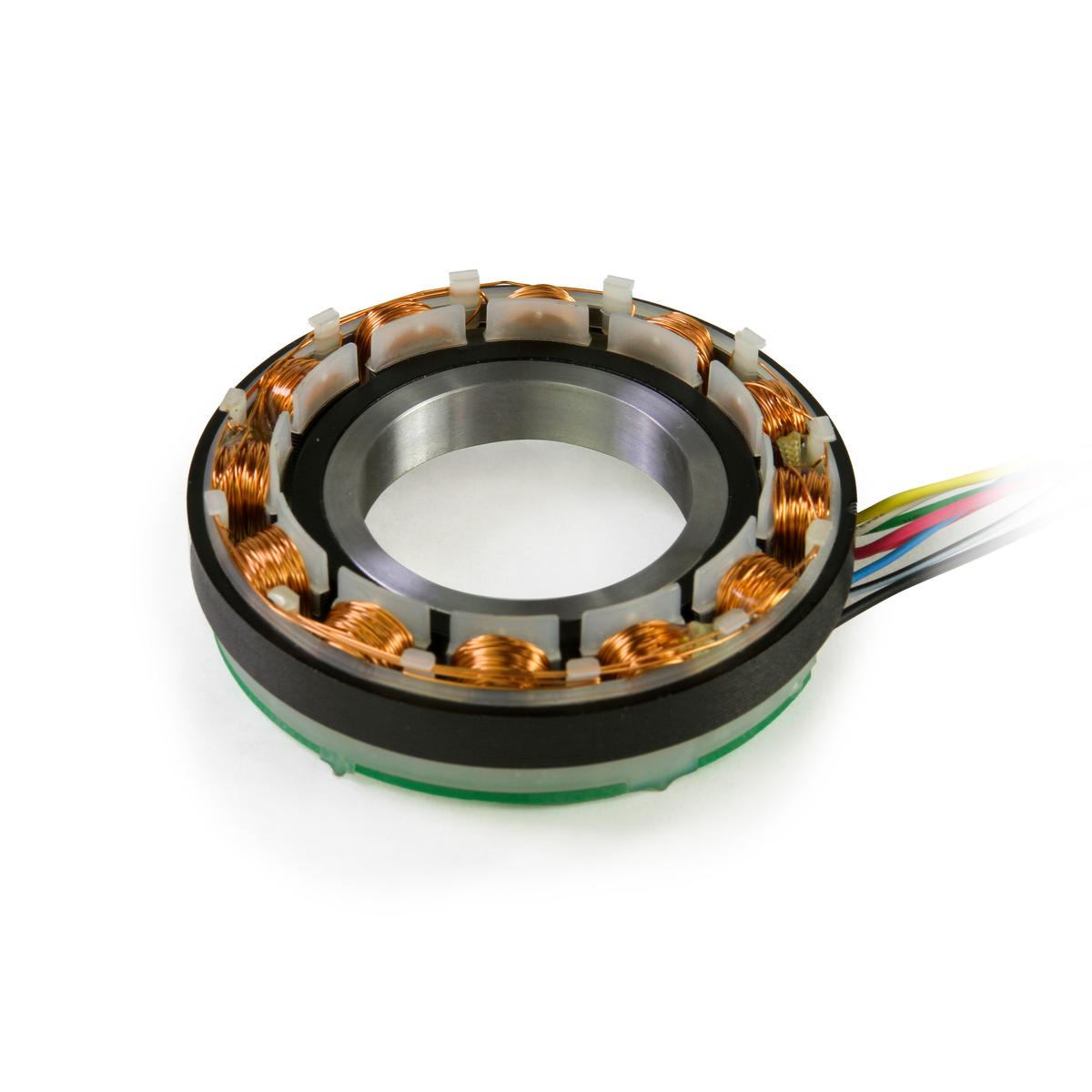

Безрамный двигатель BLDC диаметром 70 мм состоит из независимого статора и ротора с постоянными магнитами. Полые отверстия большого и среднего размера облегчают прокладку проводов и прохождение света, устраняя необходимость в зубчатой передаче и обеспечивая прямой привод с нулевым люфтом. Оптимизированная магнитная цепь снижает крутящий момент при прорезании, что приводит к снижению вибрации и шума, а также к быстрому динамическому отклику. Статор плотно прилегает к корпусу оборудования, обеспечивая высокую эффективность рассеивания тепла. Доступны дополнительные датчики положения Холла и встроенная термисторная защита от перегрева. Он поддерживает нестандартную настройку OEM и подходит для высокоточного компактного оборудования, такого как коллаборативные роботы, минимально инвазивные хирургические инструменты, прецизионные промышленные проигрыватели, экзоскелетные устройства и т. д.
Размер корпуса 70 мм
Длина стека 7,1 мм
Внутренний диаметр ротора 35 мм
Номинальный крутящий момент 0,186 Нм
Номинальное напряжение 24 В постоянного тока
Высокое соотношение крутящего момента и веса
Компактный и легкий
Доступны датчик Холла и термистор.

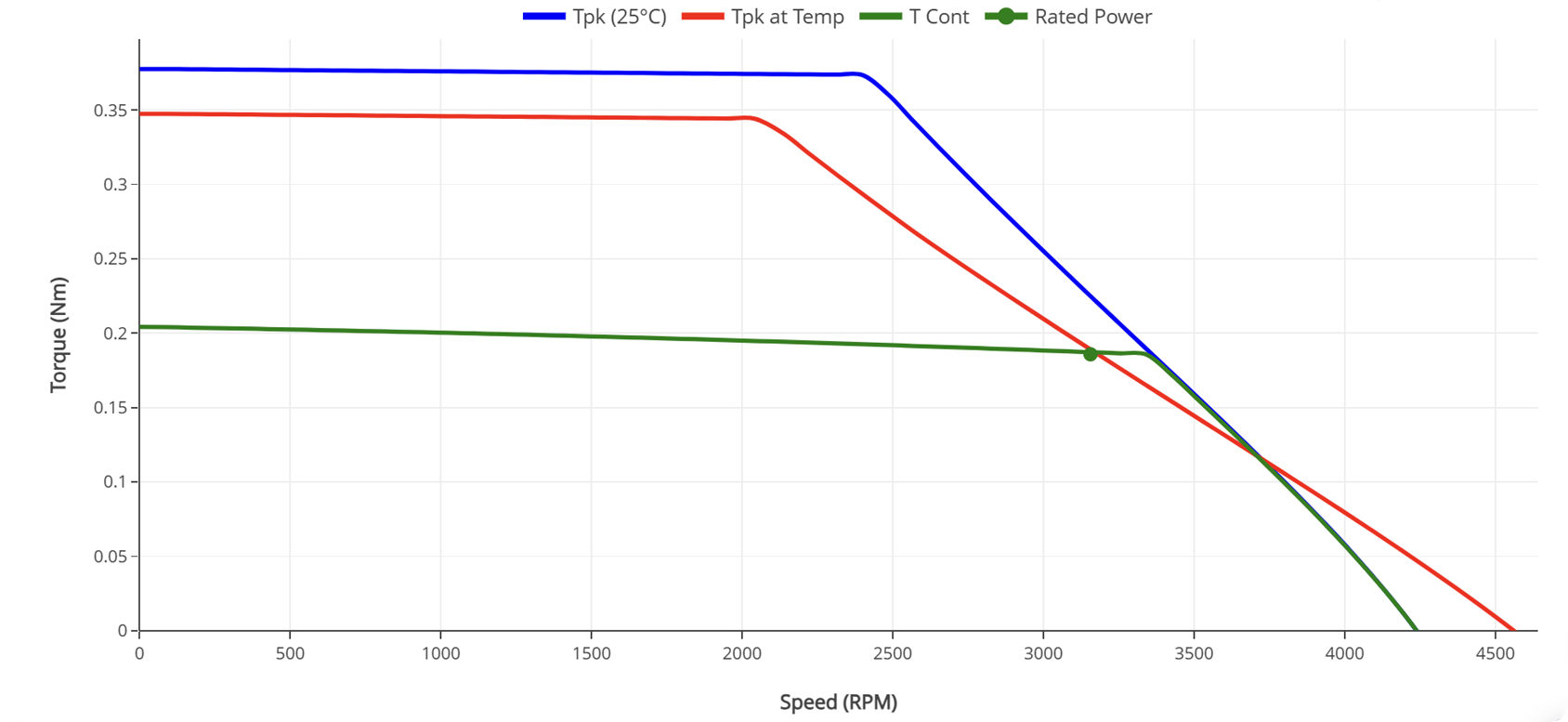

Кривые
Технические характеристики
| Температура окружающей среды | 25 ℃ |
| Температура обмотки | 155°С |
| Регулировка обмотки | 0 |
| Системное трение | 0 Н·м |
| Радиатор | 7,87 дюйма х 7,87 дюйма х 0,5 дюйма |
| Напряжение шины (Vbus) | 24 В постоянного тока |
| Макс Продолж. Крутящий момент (Tконт) | 0.204 Нм |
| Макс Продолж. Текущий (значок) | 3.5 |
| Пиковый крутящий момент (Тпк) | 0.378 Нм |
| Пиковый ток (ИПК) | 6.47 Оружие |
| Номинальный крутящий момент (Trtd) | 0.186 Нм |
| Номинальная мощность (Пртд) | 61 W |
| Номинальная скорость (Nrtd) | 3156 об/мин |
| Рм в Тамбе | 0.98 Ω |
| ЛМ | 0,718 мГн |
| Обратная ЭДС | 5.606 Впк/кРПМ |
| Кт при температуре | 0.058 Н·м/оружие |
| Км: | 0.054 Нм/√Вт |
| коммутация | синус |
| Частота связи в Нидерландах | 499 Гц |
| Длина стека | 7,1 мм |
| Идентификатор ротора | 35 мм |
| Масса | 0.139 кг |
| поляки | 14 |

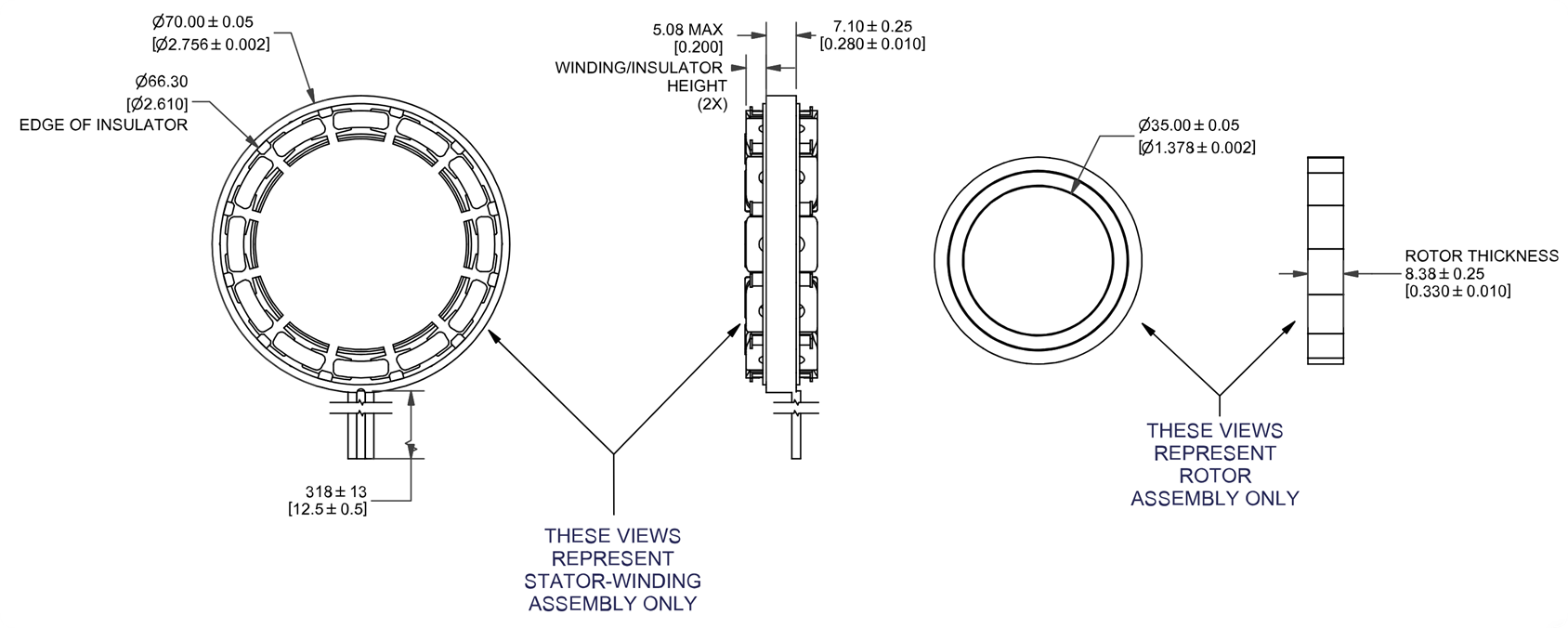

Dimensions
